| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板ケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 毎月5セット |

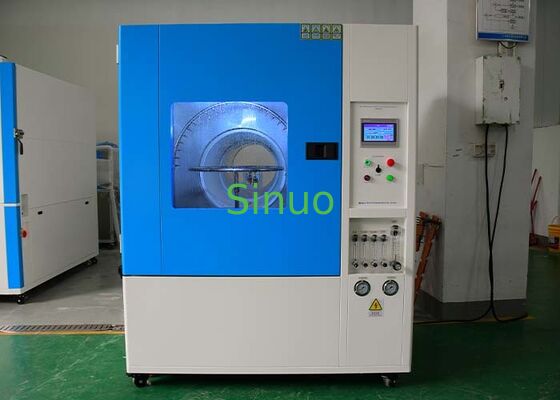

についてシヌオ SN4419 IPX1-IPX6 防水試験室電気製品と電子製品の保護具が異なるレベルの水への曝露に対して提供する保護を評価するために開発された統合された水浸透試験システムです.
試験の要求に基づいて設計されたIEC 60529水噴霧と強力な水噴射テストを1つのプラットフォームで組み合わせています.IPX1,IPX2,IPX3,IPX4,IPX5およびIPX6試験条件
持ってる1000 × 1000 × 1000 mm の試験室この防水試験室は,研究開発研究室,品質検査部門,認証ラボと生産ラインの検証.
検査に使える電気用箱,家電,照明製品,自動車用電気部品,屋外機器,コネクタ,制御箱,およびIP保護の検証を必要とする他の製品.
SN4419は,異なる水浸透レベルのための別々の機器を購入するのではなく,複数の試験方法を1つの統合されたプラットフォームに組み合わせます.
このシステムは,滴滴プレート,振動管,噴霧ノズル,ジェットノズルを含む,異なるIP保護レベルのための専用水配送コンポーネントで構成されています.
統合されたØ 400mm ターンテーブル最大サンプル負荷を支える10kg調整可能な速度で動作する1〜5回転/分.
ターンテーブルは,継続的な前向き回転または交互の前向き回転/逆向き回転で動作し,電動試験中にケーブルの扭曲を減らすことができます.
A について7インチタッチスクリーンとPLC制御システムテストプロセスを設定し,監視するための簡単なインターフェースを提供します.
試験期間を0~999分信頼性の高い実験室操作のための工業用電気部品で
試験室内に防水電源ソケットを設置し,適用される試験手順が要求する場合には,水浸透試験中に試験標本に電源を供給できるようにします.
このシステムは,以下を含む複数の保護機能を含んでいます.
| IP 評価 | 試験方法 | 主構成 |
|---|---|---|
| IPX1 | 垂直水滴 | 600 × 600 mm 滴水面 |
| IPX2 | 蓋が傾いたままの滴水 | 600 × 600 mm 滴水面 |
| IPX3 | 水噴霧 | 振動チューブ/スプレーノズル |
| IPX4 | 水の噴出 | 振動チューブ/スプレーノズル |
| IPX5 | 水噴流 | Ø6.3mmジェットノズル |
| IPX6 | 強力な水噴射機 | Ø12.5mmジェットノズル |
| モデル | SN4419 |
| 適用される基準 | IEC 60529 |
| 試験範囲 | IPX1-IPX6 |
| 内室の大きさ | 1000 × 1000 × 1000 mm |
| 設備の寸法 | 約2770 × 1330 × 1750 mm |
| ターンテーブル直径 | Ø400 mm |
| ターンテーブルの負荷容量 | 最大10kg |
| ターンテーブル速度 | 1〜5回転/分,調整可能 |
| 試験時間 | 0~999分 プログラム可能 |
| 制御システム | 7インチタッチスクリーン + PLC |
| 装置の電源 | 約3.0 kW |
| 電源 | AC 380 V ±10%,50 Hz ±10%,3相4ワイヤ + PE |
| 体重について | 350kg |
| ドリップエリア | 600 × 600 mm |
| ノズルの直径 | Ø0.4 mm |
| 穴間隔 | 20 × 20 mm |
| 水流量 - IPX1 | 1mm/min |
| 水流量 - IPX2 | 3mm/min |
| パラメータ | IPX5 | IPX6 |
|---|---|---|
| ジェットノズルの直径 | Ø6.3 mm | Ø12.5 mm |
| 水流量 | 12.5 ±0.625 L/min | 100 ±5 L/min |
| ジェット距離 | 2.5m | 2.5m |
についてIPX1-IPX6 防水試験室製品開発,品質保証,コンプライアンステストのワークフローに組み込める:
