IEC 60529 IPX3 IPX4 防水試験システム 振動チューブ雨試験装置
| Raining speed IPX3: | 4s/時間（2×120°） | Raining speed IPX4: | 12秒/時間（2×360°） |
| Swing angle: | マックス。 ±175° | Water flow rate: | >10L/min±5% |
| Test time: | 1-99999S | Pressure gauge: | 0~0.25MPa |
| Needle hole: | Φ0.4mm | Water flow: | 設定可能 |
| High Light: | IPX3 IPX4 waterproof test system,oscillating tube rain test equipment,IEC 60529 water ingress tester |
||
IEC 60529 IPX3 IPX4 防水試験システム 振動チューブ 雨試験装置t
基準の遵守
IEC60529 に準拠して設計および製造:2013この試験システムは,電気および電子製品のIPX3およびIPX4防水保護レベルを評価するために使用されます.安全性と信頼性の検証のための国際防水試験基準の遵守を保証します.
適用する
IPX3~4振動管の防水試験システムは,雨と水噴霧条件をシミュレートして,噴水や噴水に対する製品の耐性をチェックします.家電に広く使われています,照明製品,電子機器,自動車部品,その他の電気機器.

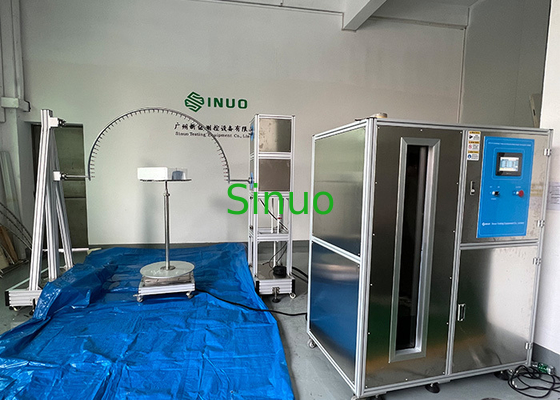

システム構成
振動チューブスイングデバイス: 雨の露出をシミュレートするための正確な振動を備えています.
振動チューブ全セット:R200mm,R400mm,R600mm,R800mm,R1000mm,R1200mm,R1400mm,R1600mm,異なるサンプルサイズに適応可能.
ターンテーブル: 試験サンプルを回転させ,水への均等な露出を保証する.
インテリジェント 水供給と制御キャビネット: 水供給タンク,ポンプ,制御システムを含む.
制御システム
インテリジェントな水供給システムは,PLC,周波数変換器,流量計によって制御され,安定した精密な水流が保証されます.IEC標準に従って正確な繰り返し防水テストを可能にします.
主要 な 特徴
IEC60529 IPX3/IPX4 防水基準に完全に適合している.
異なる製品サイズに対応する振動管の幅広い種類
PLCと周波数コンバータを備えたプログラム可能な制御システムで 精密な流量調節を可能にします
リアルタイムモニタリングと安定した性能を持つインテリジェント水道システム
安定した構造で,信頼性と繰り返し可能な試験結果が保証されます.
R&Dラボ,品質検査センター,製造企業に適しています.
技術パラメータ:
| 違う 違う | ポイント | パラメータ |
| 1 | 水供給 |
水流量>10L/min±5% 含水なしの清水 この装置は,清潔な水のフィルタリングユニットで装備されています |
| 2 | 振動チューブの大きさ | R200mm,R400mm,R600mm,R800mm,R1000mm,R1200mm,R1400mm,R1600mmの振動管で提供されています |
| 3 | 針の穴 | Φ0.4mm |
| 4 | 2つの穴の角を含んでいる | IPX3:120°;IPX4:180° |
| 5 | 振動管の振動角 |
最大 ±175°を事前に設定できます (注:標準ではIPX3:120°;IPX4:360°が要求されますが,試験中に振動管の下にある回転台があるため,回転台なしで実際の試験中に360°を達成することはできません.360° を達成できる) |
| 6 | 雨速さ |
IPX3:4s/時間 (2×120°) IPX4:12s/時間 (2×360°) |
| 7 | 水流量 |
振動の大きさとピンホールの数 (0.07 L/minX 1 ホール) に応じて設定できます
|
| 8 | 試験時間 | 1-99999S を事前に設定できます |
| 9 | 圧力計 | 0~0.25MPa |
| 10 | ターンテーブル | 直径: Φ600mm,回転速度: 1r/min,軸承容量: ≤50kgs |
| 11 | サイト要件 |
専用IP防水試験室 地面は照明で平らで 10 設備に使用される防水漏れスイッチ (またはソケット). 入水と排水機能が良好. 基礎装置 |
| 12 | 電気制御 | PLCとタッチスクリーン |
| 13 | この装置の電源 | 単相交流 220V,60Hz,2KW |
| 14 | 試料の電源 | 単相 AC0~220V,0~16A |
