IEC60529 IPX3~IPX6 スプレーノズルおよびホースノズルテストチャンバー 512L

製品

IEC 62368の試験装置

連絡ください

sales@sinuotek.com

+86 13527656435

今連絡してください

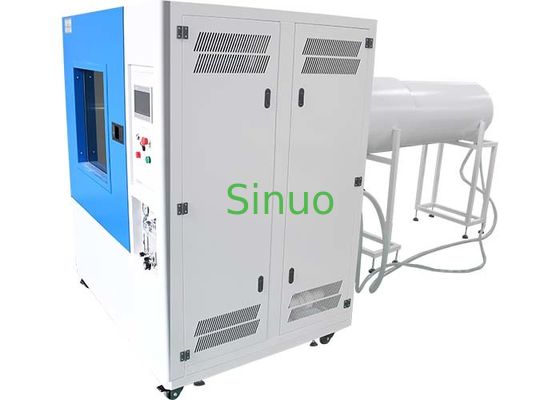

IEC60529 IPX3~IPX6 スプレーノズルおよびホースノズルテストチャンバー 512L

MOQ:	1
価格:	Customized
標準パッケージ:	合板
配達期間:	30日
支払方法:	T/T
供給能力:	1ヶ月あたり10セット

起源の場所

ブランド名

Sinuo

Calibration Certificate (Cost Additional)

モデル番号

SN4416-512L

制御と運用:

PLCとタッチスクリーン

±160°

全体のサイズ:

1280mm*3600mm*1600mm

振動チューブ:

カスタマイズ可能

ターンテーブルの速度:

1〜5r/min

800mm×800mm×800mm

サンプルベアリング:

適用規格:

IEC60529-2013など

ジェット機の間隔:

ハイライト:

IPX3-IPX6スプレーノズル試験チャンバー

512L防水試験装置

IEC60529ホースノズル試験チャンバー

製品説明

製品概要

SN4416-512L IPX3～IPX6スプレー・ホースノズル試験チャンバーは、厳格に準拠して構築された統合防水侵入保護試験システムです。IEC 60529:1989 +A1:1999 +A2:2013（エンクロージャの保護等級、IPコード）。本機は、規格の図5および図6で定義されているIPX3およびIPX4のスプレー/スプラッシュ試験、ならびにIPX5およびIPX6の高圧水ジェット試験をサポートします。雨、飛沫、高速水ジェットを含む自然な水の暴露は、電気・電子製品に短絡、腐食、カビ、変形、構造的故障といった重大なリスクをもたらします。このチャンバーは、これらの現実世界の水の暴露条件を正確に再現し、製造業者や第三者検査機関が製品の防水性能を検証し、エンクロージャ設計を最適化し、信頼性の高い工場出荷前検査を実施できるようにします。

屋外照明、家電製品、自動車部品、電気キャビネット、制御部品、その他の電気・電子アセンブリに広く採用されており、IPX3/IPX4スプレーノズルとIPX5/IPX6ホースジェットノズルを単一の試験ユニットに統合し、柔軟で効率的なIP等級検証を実現します。

主な利点と機器の特徴

1台のチャンバーで4種類のIP防水試験が可能：

複数の機械を切り替えることなく、IPX3、IPX4、IPX5、IPX6試験を実行できます。個別に校正されたノズルは、IEC 60529 図5（IPX3/4）および図6（IPX5/6）に準拠しています。耐腐食性SUS304ステンレス鋼内部構造：
チャンバー内部と回転式ターンテーブルはSUS304ステンレス鋼製で、外殻は焼付塗装鋼板製で、水や湿気による腐食に対して長寿命です。内部LEDライト付きクリア強化ガラス観察窓：
スプレーおよびジェット試験中にサンプルをリアルタイムで視覚的に監視できます。ステッピングモーターによるプログラム可能なターンテーブル：
回転速度は1～5 rpmで調整可能で、単方向回転または正逆交互回転をサポートします。逆回転は、通電中のサンプル試験中にケーブルの絡まりを防ぎます。PLC + 7インチタッチスクリーン制御システム：
試験時間（0～999分）を簡単に設定できます。主要な電気部品には、安定した信頼性の高い動作のために輸入されたオムロン部品を使用しています。精密な流量および圧力調整：
パネルロータメータによる手動流量調整、オプションで電子流量計も利用可能。安定した水圧制御は、標準的な流量許容誤差要件を満たします。完全な安全保護：
安定した実験室運用のため、漏電保護、水不足保護、短絡保護を内蔵しています。精密機械加工された標準ノズル：
IPX3/4用真鍮121穴スプレーノズル。IPX5用6.3mm、IPX6用12.5mmジェットノズルで、高流量水ジェット試験に対応。応用

このIPスプレー試験チャンバーは、以下の防水性能検証に使用されます：

屋外照明および照明器具

家電製品
自動車・二輪車部品
電気キャビネット、コネクタ、電子アセンブリ
準拠規格

IEC 60529:1989 +A1:1999 +A2:2013 — エンクロージャの保護等級（IPコード）。

図5および図6のIPX3、IPX4、IPX5、IPX6試験要件をカバーします。技術パラメータ

項目

仕様	内部チャンバー寸法
L800 × W800 × H800 mm	外部寸法
L1280 × W3600 × H1600 mm	ターンテーブル直径
φ400 mm	最大ターンテーブル負荷
30 kg	ターンテーブル速度
1～5 r/min、調整可能	回転モード
連続正転 / 正逆交互	試験タイマー範囲
0～999分	総重量
350 kg	電源
AC380V、50Hz、3相4線式+PE	定格電力
3.0 KW	安全保護
漏電、水不足、短絡保護	ノズル仕様

IPX3 & IPX4 スプレーノズル

材質：真鍮

外径：φ102 mm；球径 Sφ75.5 mm
合計121個のφ0.5 mm穴
流量：10 L/min ±5%、ロータメータ調整可能、電子流量計オプション
作動圧力：50～150 kPa；ゲージ範囲 0～0.25 MPa
スプレー距離：300～500 mm
取り外し可能なアルミニウム製移動シールド
IPX5 & IPX6 ジェットホースノズル

IPX5ノズル開口部：6.3 mm、流量 12.5 ±0.625 L/min

IPX6ノズル開口部：12.5 mm、流量 100 ±5 L/min
ジェット距離：ノズルからターンテーブル中心まで2.5 m
IEC 60529に従って目標流量に達するように圧力を調整
操作および設置要件

周囲条件

周囲温度：5℃～35℃

相対湿度：≤85%
気圧：86 kPa～106 kPa
設置要件

排水が容易な水平な床；防水床および壁

床耐荷重 ≥200 kg/m²；良好な換気
近くに強い振動、強い電磁場、可燃性/腐食性粉塵がないこと
メンテナンスクリアランス：背面/左/右/上部800 mm；前面1400 mm
水と電力

水供給 ≥0.2 MPa；2 m以内に4点タップ

機械から2 m以内に独立した漏電遮断器
