| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板ケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月額10セット |

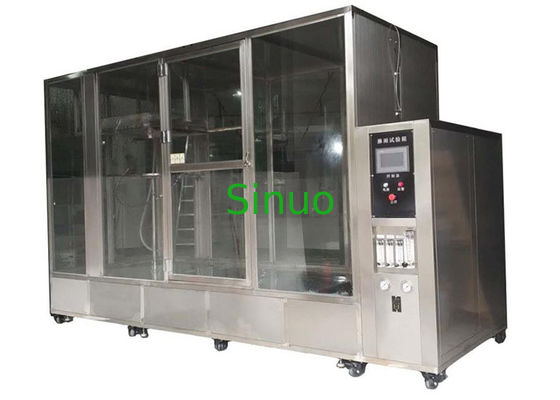

IEC 60529 IPX1?? IPX6 防水試験室 1800L 滴水試験用スイングパイプとジェットノズル
製品概要
IEC 60529 IPX1 〜 IPX6 レイン テスト チャンバルは,電機および電子製品,キャビネットおよびコンポーネントが,シミュレーションされたレイン下で信頼性の高い性能を維持できるかどうかを評価するために設計されています.滴水このシステムは,様々な環境の雨条件を正確に再現し,研究開発,品質管理,認証.
電気機器,照明製品,制御キャビネット,電子部品,自動車部品,バス,オートバイ,その他の機器に広く使用されています.試験室は,製品の防水性の信頼性を適切に確認することを保証します.設計の改善や工場の検査
特徴:
1. 製品のIPX1,IPX2,IPX3,IPX4,IPX5,IPX6の防水評価試験に適しています.
2表面はベーキング・バーニッシュで塗装され,美しく耐久性があります.
3内部室,ターンテーブル,振動管は SUS304#ステンレス鋼板で作られ,耐久性のある使用を保証します.
4. 室構造:自閉式水タンク,水は循環できる;水タンク浮気バルブが水タンクに設置され,自動的に水の入力を制御する.装置には低水位アラーム検出機能がある.
5ドアに透明な観察窓 (温かいガラス材料) と,室内にはLED照明があり,操作者が内部試験を観察するのに便利です.
6. PX12:滴水タンクは真空でステンレス鋼で作られています.噴霧ノズルの設置が簡単であるノズルの接触位置は銅のコーンで作られています.
7. IPX12: 圧縮空気の乾燥機能があります. 試験が完了した後,滴滴タンク内の余分な水は,水の汚れを避けるために取り除き,ピンホールを遮断することができます.(注):利用者は空気供給を提供する必要があります).
8. IPX34:振動チューブ駆動は,高品質のサーボモーターを採用しています.振動速度と角度は正確に調整できます. ステップの問題はありません. (ステップ:振動管の不具合を引き起こします振動管は,ターンテーブルの中央の軸に衝突し,機器に損傷を与える.)
9. IPX3/4スプレーノズルとIPX5/6ホースノズルは,次のとおり製造されます.
10フィルタリング対策:標準高精度フィルタ,水道水中の不浄物を効果的にフィルタリングできます.フィルターは定期的に交換できます.
11. ターンテーブル駆動: 高品質のステップモーターを使用し,速度と角度はタッチスクリーン (調整可能) に設定され,正および負の回転 (前後) を自動的に制御できます.試料の電源試験に適し,ケーブルの巻き込みを防止する).
12. 試験室は,サンプル電源ソケット (AC220, 10A) で装備されています. サンプル電源は,プログラムによって制御することができます: 停電 (0-999min) - 停電 (0-999min) - 停電 (0-999min),試験中に電源を入れ/消す必要があるサンプルに適している.
13. テスト時間はタッチスクリーンで設定できます. 設定範囲は0~999min (調整可能) です.
14. コア制御システムは7インチタッチスクリーン+PLCを採用. 電気コンポーネントはLSやオムロンなどの輸入ブランドを採用. 配線プロセスは,国家標準の要件を満たしています..電気ボードの配置は合理的で ワイヤリングはしっかりしていて 標識ははっきりしています
15チャンバーは,インラインのスペアパーツボックスで装備されており,一般的なスペアパーツ (ヘキススクリュードライバー,フィルター要素,針など) は,便利な保管と使用のために配置されています.
技術パラメータ:
| カテゴリー | ポイント | 仕様 |
|---|---|---|
| IPX1~IPX2滴滴検査 | 内室の大きさ | 1800 × 1800 × 1800 mm (W×D×H) |
| 外部 寸法 | 約 2500 × 3300 × 2600 mm (W×D×H) | |
| ドリッププレートの大きさ | 1200 × 1200 × 60 mm | |
| サンプルまでの距離 | 200mm | |
| ドリップホールの直径 | 0.4mm | |
| 穴間隔 | 20mm | |
| 降雨率 | 1 ±0.5 mm/min; 3 ±0.5 mm/min | |
| ターンテーブル | IPX1 平面;IPX2 15°傾き | |
| 空気源 | ≥ 5 kg (ユーザーから提供される) | |
| IPX3 〜 IPX4 オスイレーティングチューブ試験 | 振動半径 | 200 / 400 / 600 / 800 mm (オプション) |
| 試料へのノズルの距離 | 200mm | |
| 穴間隔 | 50mm | |
| 噴射する角度 | 120° (IPX3) / 180° (IPX4) | |
| 振動速度 | IPX3: 30°/s, 15サイクル/分; IPX4: 5サイクル/分 | |
| 水噴射孔直径 | 0.4mm | |
| 穴あたり流量 | 0.07 L/min ±5% | |
| 噴霧圧 | 80~150kPa | |
| IPX5・IPX6 ジェットスプレー試験 | ノズルの量 | 1 pc (IPX5) + 1 pc (IPX6) |
| ノズルの内径 | IPX5: 6.3 mm / IPX6: 12.5 mm | |
| 噴射距離 | 2500~3000mm | |
| 流量 | IPX5: 12.5 ±0.625 L/min;IPX6: 100 ±5 L/min | |
| 噴霧圧 | 30~200kPa | |
| 噴霧の持続時間 | 3 円9999分 | |
| 計時器の範囲 | 1 ′′9999分 | |
| 圧力表示 | アナログ圧力計 | |
| 構造と材料 | カメラ素材 | SUS304ステンレス鋼 + テンプレートガラス |
| フレーム素材 | SUS304 不同鋼 (ブラシ) | |
| 噴霧システム | 高圧ポンプ+不?? 鋼のスプレーパイプ | |
| 噴霧管の材料 | SUS304ステンレス鋼 | |
| ターンテーブル速度 | 調整可能な 1 〜 7 r/min | |
| ターンテーブルの負荷 | 20kg | |
| ターンテーブルの高さ | 300~600mm 調節可能 | |
| ターンテーブル直径 | 200 / 400 / 1000 mm | |
| 水循環システム | 組み込み水タンク + 循環型不?? 鋼ポンプ | |
| 制御システム | コントローラー | タッチスクリーン制御システム |
| テスト 時間 設定 | 1999,999分 | |
| ターンテーブルドライブ | ギア付きモーター (安定速度) | |
| 振動駆動 | ステップモーター (スムーズ振動) | |
| 流量測定 | デジタル流量計 | |
| 圧力モニタリング | アナログ圧力計 | |
| 流量/圧力制御 | マニュアルバルブ + デジタル表示 | |
| 環境要件 | 環境温度 | 10~35°C (24時間平均 ≤28°C) |
| 相対 の 湿度 | ≤85% RH | |
| 電気 の 必要 性 | 電源 | 380V,50Hz,三相5ワイヤー |
| 電力消費量 | 約 5 kW | |
| 地面抵抗 | < 4 Ω | |
| 安全保護 | 漏れ防止,相序列保護,アラーム | |
| 標準アクセサリー | 測定器 | 1pc |
| ベルト | 1pc | |
| フィルターコア | 2個 | |
| 水槽 (Ø200mm) | 1pc | |
| 斜いトレイ | 1pc | |
| ウィンドウワイパー | 1pc | |
| 滴滴針 | 150個 |
