| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 10 セット / 月 |

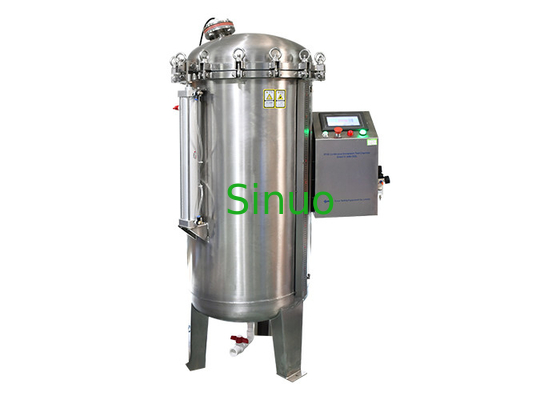

IEC 60529 IPX8 連続浸水試験室 350L 高圧水タンク
製品概要:
このIPX8連続浸水試験室は,IEC 60529-2013の"保護度 (IPコード) ".電子製品や電気製品の保護装置の保護性能を確認するために使用されます.,自動車,オートバイ部品,家電,シール,ランプは,IPX8度水に連続浸水されている.水中のサンプルの深さを制御して標準相当圧を得ること試験容器の表面全体に水圧を生成するために,一定気圧の圧力によって水深圧をシミュレートする.IPX8の水深シミュレーションはIPX7よりも厳しい.
装備の特徴:
1圧力容器は,高精度な全体的な亜弧溶接と良好な圧力耐性を持つ304ステンレス鋼で作られています.
2タンクの外側は透明なチューブで接続され,外側の層はステンレス鋼のレギュラーで固定され,内部水位がはっきりと観察できます.
3特殊なシリコンシールリング 弾性も良い 損傷が容易ではない
4装置の上のタンクの蓋は8つのリングスクリュー (配送補助鋼棒) で固定されています.
5試験器は,操作者の不適切な操作を防ぐために,指定圧力が高くすぎると自動的に圧力を放出する安全バルブを装備しています.
6電気制御部品は輸入品牌 (LS,パナソニック,オムロンなど) であり,空気制御部品は,設備の安定性と使用寿命を確保するためにAirtacブランドです.
7試験時間は0~999分に設定できます. 試験時間が達成されると,圧力は自動的に停止され,タンク内の空気は自動的に排出されます.操作者は試験標本を取り出すためにタンクの蓋を開くことができます..
8圧力表示:圧力は圧力センサーによって表示され,内部圧力は自動的に安定させることができます.制御精度: ± 0.002Mpa,センサー表示精度: 0.001Mpa.
9. 4 装置の下部に水入口と排水バルブが設置されている.
技術パラメータ:
| モデル番号: |
SN4411-30M-250L (選択可能) |
SN4411-30M-350L |
SN4411-50M-250L (選択可能) |
SN4411-50M-350L (選択可能) |
|||
| 外部サイズ | 約 L600*W780*H1750mm | 約 L700*W880*H1750mm | 約 L600*W780*H1750mm | 約 L800*W950*H1750mm | |||
| 内部サイズ |
φ500mm*1200mm H
|
φ600mm*1200mm H
|
φ500mm*1200mm H
|
φ600mm*1200mm H
|
|||
| 容器壁の厚さ | 3mm | 3mm | 4mm | 4mm | |||
| 船舶の材料 | ステンレス鋼 | ||||||
| フレンズの厚さ | 20mm | 20mm | 25mm | 25mm | |||
| フレンズ材料 | ステンレス鋼 | ||||||
| 上蓋を開ける方法 | シリンダーによる上げ | ||||||
| 機器の重量 | 120KGS | 130KGS | 140KGS | 150KGS | |||
| 圧力制御方法 | オート調整 | ||||||
| 圧力の誤り | ±0.002Mpa | ||||||
| センサーの表示精度 | 0.001Mpa | ||||||
| 試験水深域 | 030M | 030M | 050M | 050M | |||
| 圧力調整範囲 | 0.00 ¥0.3Mpa | 0.00 ¥0.3Mpa | 0.00 ¥0.5Mpa | 0.00 ¥0.5Mpa | |||
| 安全バルブの排気圧 | 0.35Mpa | 0.35Mpa | 0.55Mpa | 0.55Mpa | |||
| 最大極圧 | 0.4Mpa | 0.4Mpa | 0.6Mpa | 0.6Mpa | |||
| 試験時間 | 0~999分 | ||||||
| 試料用電源端末 |
サンプル用の電源接続用の端末とともに,15Aの負荷容量を持っています.注:外部電源装置はクライアントによって準備する必要があります. 端末は次のように表示されています:
|
||||||
| 保護装置 | 圧力の保護バランブ,地漏れスイッチ保護 | ||||||
| 圧力調整方法 | 圧力センサーの値を設定することで | ||||||
| アクセサリー |
補助鋼棒*1個 吸入パイプ * 1 PC 水管 *1PC (約5メートル) |
||||||
作業環境
*以下の作業環境は,ユーザーから提供されるべきです
| サイトを使用 | 地面 は 平ら で,排水 は 滑らか で,床 と 壁 は 防水 で,床 の 排水 管 や 排水 溝 が 設置 さ れ て い ます 地面負荷容量は300kg/m2未満ではない フィールドはよく換気しています 装置の周りに強い振動がない 設備の周りに燃やす,爆発する,腐食性のある物質や塵がないこと 設備の周りに適切な使用・維持スペースを設けます. 装置の裏側,左側,右側,上部: 600mm; 装置の前側: 1000mm |
| 環境条件 |
温度:5°C~35°C 相対湿度:≤85% 空気圧:86kPa106kPa |
| 電源 | AC 220V,50Hz |
| 水供給 | 蛇口水 / 純粋な水 |
| ガス源 | 使用者は空気圧縮機を準備し,推奨出力気圧:0.6Mpa 〜0.8Mpa. |
