| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 5 セット / 月 |

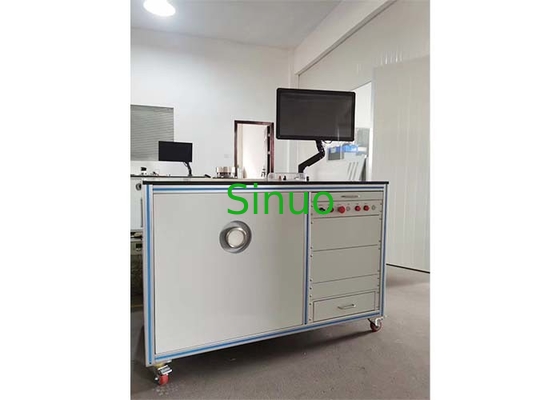

IEC 60312 掃除機 空気性能試験システム PC 自動操作
製品情報:
標準:IEC60312,IEC62885-2016などに準拠する
適用:主要試験パラメータは,真空掃除機の電圧 (U),電流 (I),入力電量 (P1),電量因子 (AC),吸気電量 (P2),空気体積 (Q),真空度 (H),効率 (N) である. The test system tests the vacuum cleaner's input electrical performance parameters through an electrical parameter meter (using digital synchronous sampling technology to accurately measure parameters such as voltage輸出パラメータ (吸気力,流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流量,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,流量と真空センサーと二次儀器の組み合わせによって測定されます.自動的に測定するPCコンピュータと制御システムで装備され,すべてのテストデータは曲線に描かれ,クエリされ,報告,曲線,試験報告を保存して印刷できますテストソフトウェアの自動操作は,様々な掃除機メーカーや試験機関による掃除機試験に適しています.
測定範囲と技術指標:
1ACパラメータメーター
| パラメータ | 試験範囲 | 技術指標 (レベル0.5) |
| 電圧 (V) | 10.00-300 だった00最低解像度は0.01V | 測定範囲の0.25% |
| 電流 (A) | 0.010-50. 銃を撃った00最低解像度は0.001A | 測定範囲の0.25% |
| パワー (W) | 15000W | 測定範囲の0.25% |
| パワーファクター | 0.05-100 | 測定範囲の0.25% |
2DCパラメータメーター
| パラメータ | 試験範囲 | 技術指標 (レベル0.5) |
| 電圧 (V) | 1.00から10000最低解像度は0.01V | 測定範囲の0.25% |
| 電流 (A) | 0.050 -5000最低解像度は0.001A | 測定範囲の0.25% |
| パワー (W) | U*I 最低解像度は0.01W | 測定範囲の0.25% |
3バキュムトランスミッター: -50.0~0.0kPa,出力信号4~20mA,精度は0.5%
4欧州標準Bの要件に従って,欧州標準Bのタイプ試験方法は,開口プレートタイプであり,開口プレートの開口サイズはミリメートルで制御されます (50, 40, 30, 2319歳 16歳 13歳 10歳 6歳5合計10ポイントが集まる).
5均衡ボックス:欧州標準B型サイズと材料は,IEC60312 (B型) に基づいて設計および製造されています.欧州標準B型サイズ: 500mmX500mmX500mm.
6交流電源:単相変頻電源 (お客様が用意する).
7DC電源: DC安定電源 (クライアントによって用意される).
8流量試験範囲: (0.5~5) m3/min,精度: 0.5%.
9. 固定点試験機能を追加し,与えられた基準に基づいて合格/失敗判断を行う. テストが失敗した場合,音声および視覚アラームが発生します. 固定点は:完全に開いている, Ф13, Ф6.5完全に閉ざされた.
労働条件
a. 測定精度を確保するための温度条件:20°C±5°C.
作業温度範囲: 0~40°C,相対湿度: 30%~90%.
c. 室内には腐食性または爆発性ガスが含まれない.
d.電源:AC220V/50H電源消費量 ≤200W.
ファイューズ:0.5A
f 試験電源: 製品の要求を満たすことができる.
計器の安全指標:
a. 隔熱抵抗: シェルと電源入力端末の間の距離は5MQ以上である.
抵抗電圧:電源入力端末とキャビネット間の抵抗電圧は2秒間1800Vで,定電力は10mAである.
c. 接地:電源の接地電極,隔壁間の抵抗は0.2Ω未満である.
システム構成:
a. 電動制御キャビネット (AC/DCパラメータメーターHL120E (50A),コンピュータ,真空送信機,データ取得カード,制御スイッチ,空気スイッチ,制御回路など)
欧州規格B: 試験台には欧州規格Bの圧力均衡箱,ファンインターフェース,掃除機インターフェース,接続信号線,試験孔プレートが装備されている.オリフィスプレート制御システム電気回路,開口プレート保護プレートなど).
主な機能は
a. システムは空気入口孔プレートを大きくから小さく自動的に調整し,入力電圧,電流,入力電源,電源因子,周波数,掃除機の出力力と真空度試験値はLEDで表示され,コンピュータは0~10の空気体積収集点を完了します.
b. コンピュータ制御で,すべての特徴曲線が同時に完成します.
1) P1=f(Q) 特徴曲線
2) Ps=f(Q) 特徴曲線
3) Hm=f(Q) 特徴曲線
4)n=f(Q) 特徴曲線
5)U=f(Q) 特徴曲線
6)I=f(Q) 特徴曲線
c. 試験は最大真空度試験Hmmax,最大気体積測定Qmax,最大吸気力測定Psmax,最大効率測定 ηmaxと各試験のデータをマークすることができます..
d. 試験データは保存され,試験報告と曲線は使用者の要求に応じて出力できます.
