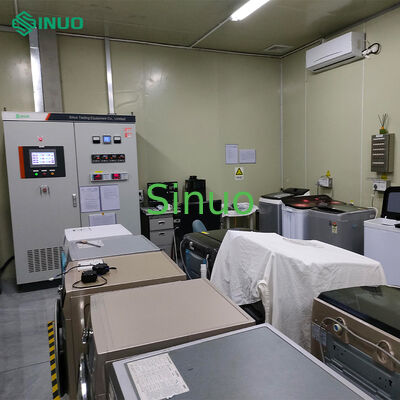

IEC 62552 2 つの駅の冷蔵庫のエネルギー効率試験システム

ISO 15502 冷蔵庫冷凍庫エネルギー効率性能テストチャンバーは、冷蔵庫タイプのテストと開発に安定した信頼性の高い環境を提供します。このシステムは、さまざまな標準動作条件およびシミュレートされた使用シナリオの下で包括的なテストを行うために、2 台の冷蔵庫を同時に収容できます。

準拠基準:IEC 62552:2015

テスト機能:

• 冷凍速度試験
• 保管温度分析
• 作用係数測定
• 消費電力監視
• 冷凍能力の評価
• 負荷回復テスト
• 製氷能力評価
• 結露試験

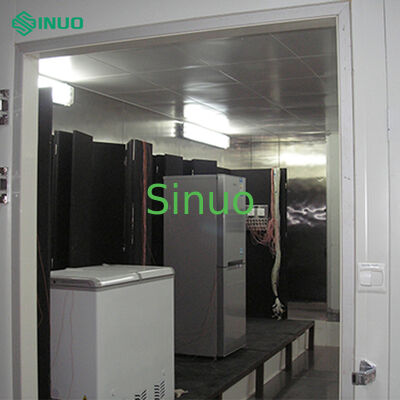

研究室の構造:

• B1グレード100mm厚ポリウレタンフォーム断熱パネル
• 上部供給および両側リターンエアシステム
• 内外面0.6mm厚鋼板
• アルミ穴あきパネル天井
• 外形寸法：幅4000mm×奥行き4000mm×高さ3200mm
• 電気加熱式フレームと観察窓を備えた片開きドア
• 木製テストベンチ 2 台 (幅 2300mm * 奥行き 1200mm * 高さ 2300mm)

パフォーマンスパラメータ:

• 温度範囲: 0°C ～ +50°C ±0.3°C
• 湿度範囲：35%RH～93%RH±3.0%RH（10℃～45℃に制御）
• 風速：0.25m/s以下
• 加熱/冷却速度: 90 分以内に -10°C から 50°C に移行
• 垂直温度勾配：0.88℃/m未満

温度と湿度の管理:

• 温度コントローラー：SR93
• 制御範囲：0℃～50℃
• 制御精度：±0.3℃
• 湿度制御範囲：35%～95%RH
• 湿度制御精度：±3％RH

温度測定:

• 熱電対: 2 * 0.254 mm (Ø)、オメガ、ステーションあたり 20 ポイント
• 測定精度：±0.3℃（-5℃～80℃）
• 等温端子：American Omega SMP-MF専用ソケット
• 温度パラメータ取得：横河電機 GM10、40チャンネル

コンピュータシステム:

• インテル i7 プロセッサー
• 8GB RAM
• 1TBハードドライブ
• 27インチ液晶モニター
• 英語インターフェイスを備えた Windows ベースのテスト ソフトウェア

エアコンユニット:

• 無段階制御の水冷圧縮凝縮ユニット
• 3HP+3HP コープランド/ダンフォス コンプレッサー
• 銅製熱交換器とコイル
• ソリッドステートリレー制御付きステンレス電気ヒーター
• 自動給水付き超音波加湿器
• 遠心ファンシステム
• オールステンレス空調キャビネット（1.0mm）

制御システム:

• 温湿度コントローラー：SR93
• プログラマブルロジックコントローラ：三菱PLC
• タッチスクリーン: 三菱 10 インチ
• ソリッドステート リレー: Ximaden または同等の信頼できるブランド
• サーキットブレーカーおよびコンタクター: Schneider ブランド
• 総合的な警報および保護機能

構造と材料:

• ステンレス製エアハンドリングキャビネット (厚さ ≥1.0mm)
• 厚さ1.2mmのステンレス鋼製等温端子箱
• 1.2mm厚鋼板を使用した制御盤
• すべての機器とコンポーネントは新品で高品質であり、有効な保証が付いています
• 専用ラベルによるプロフェッショナルなケーブル管理

安全機能:

• 可燃性ガス警報システム (0-1000 ppm または 0-100% LEL 範囲)
• 温度、圧力、水位、電圧、電流の異常に対する保護装置
• 国家規格に準拠した電気安全設計
• 2.5mm²の銅芯線による確実な接地
• 霜取りなしで72時間の連続運転能力

ラボ試験ソフトウェアは、冷蔵庫の性能評価のための包括的な機能を提供します。

• IEC 62552に準拠した最新の規格試験ソフトウェア
• 調整可能なデータ収集速度 (3 ～ 30 秒)
• 以下を含む包括的なテスト機能:
  • 消費電力解析
  • 保管温度の監視
  • 冷凍能力の評価
  • 冷却速度測定
  • 温度回復試験
  • 製氷能力評価
  • 電圧変動解析
• 優れた安定性と信頼性
