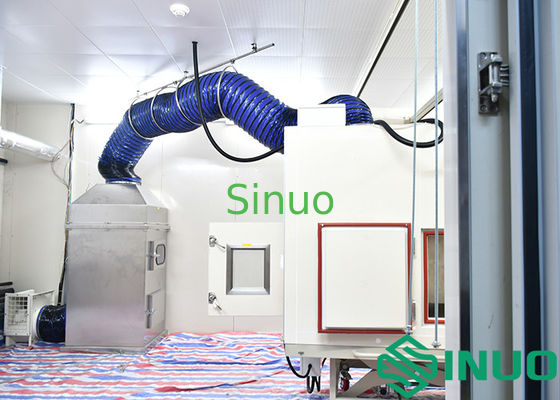

ISO5151 25RTエアコン 空調エンタルピー差試験室
システム概要
この25RTエンタルピー差水システム試験室プロジェクトは、2つの部屋（室内1つ、室外1つ）、2組の空側エンタルピー差装置、および1つの恒温水システムで構成されており、最大容量25RTの試作品を試験できます。2つの室内風洞は同時に運転でき、VRFマルチスプリットシステムの試験要件を満たします。AHRI校正実験に対応するため、冷媒質量流量計も備えています。
この試験室の室内側には、運転条件およびエンタルピー差風量試験用のシステムが装備されています。エンタルピー差法を使用し、試験室環境の温度と湿度を測定・制御できます。空冷チラー（ヒートポンプ）、一般的な住宅用および業務用エアコン、VRF試作品の冷却・暖房能力試験、および様々な運転条件試験を実施できます。システム圧力、各コンポーネントの運転温度分布、電気性能、および電気パラメータのデータサンプリングと分析も含まれます。
（1）可燃性冷媒R32およびR454B用の安全試験機能を装備し、R32およびR454B漏洩時の自動警報、自動強制換気機能を備え、試験室内のすべての電気部品は防爆仕様です。
（2）試験室の屋外エリアは低温設計で、最低温度-35℃、最高温度65℃です。同時に、試験室には従来の水を供給する恒温水システムが装備されており、空冷チラー（ヒートポンプ）ユニットの性能試験要件を満たすことができます。
適用規格
以下の規格に基づき設計・試験を行います：
● ISO5151
● ARI 210/240-2005
● AHIR 340/360-2007
● SASO 2682:2013
● AHRI 440-2008
● ASHRAE37
● S5010-5:2014
● S5010-1:2019
● ISO 13253
● ISO 15042
.......
試験項目
この試験室は、家庭用エアコンの型式試験に使用され、以下の安定した試験環境条件を提供できる必要があります：
（1）定格冷却（T1、T2、T3条件）；
（2）ヒートポンプ暖房（高温、低温、超低温）；
（3）定格暖房；
（4）最大運転冷却（T1、T2、T3条件）；
（5）最小運転冷却；
（6）ヒートポンプの最大運転暖房；
（7）ヒートポンプの最小運転暖房；
（8）結露およびドレン除去；
（9）凍結（T1、T2、T3条件）；
（10）自動霜取り；
（11）風量および静圧；
（12）特殊条件下での霜取り；
室内DB：0～50℃、RH：30～95％；室外DB：-35～60℃、RH：30～95％の範囲内で任意の運転条件を設定できます。（特定の温度と湿度の組み合わせは、関連規格の運転条件の組み合わせと大きく異ならないようにしてください。）注：試験中、試験対象サンプルの周囲の風速は2m/sを超えないようにしてください。
試験パラメータ
● 試験対象エアコンの電気パラメータ測定
数量：1台。
三相電力計：輸入0.25級。
測定精度：（±0.25%RD）+（±0.25%FS）。
データ取得：RS-232Cポート経由でコンピュータと通信。
三相電力計：横河電機WT333（日本）、1台；
● 試験対象エアコンの冷媒高圧・低圧測定
室外圧力ポイント：1セットあたり3点、室内圧力ポイント：1セットあたり3点、合計6点。
Mc圧力トランスミッター：0.5級、0～6MPa、合計6台。
データ取得：横河電機データ収集装置（日本）。
● 試験対象エアコンの熱電対温度測定
要件：合計40点、室内20点、室外20点。熱電対コネクタはクイック接続方式を使用。
温度範囲：-270～400℃。
温度センサー：φ0.5mm²、T型熱電対。
データ取得：横河電機データ収集装置（日本）。
試験室の主要コンポーネント
● 試験室
● 空調ユニット（水冷式）
● 計測・制御・サンプリング装置
● 室内風量・エンタルピー差測定装置（2セット）
● 恒温恒圧給水システム
● 電源および保護
● 制御システム
● データ処理装置
● 試験室防爆安全設備（R290およびR32冷媒試験機能装備）
ラボ表示：
