| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板ケース |
| 配達期間: | 60日 |
| 支払方法: | T/T |
| 供給能力: | 1 1ヶ月あたりにセット |

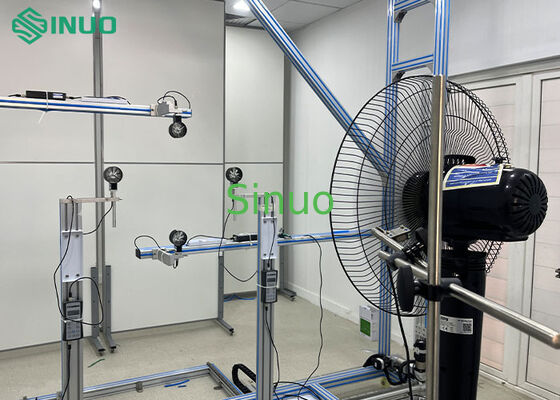

ES7821 タワー/卓上/コンフォートファンおよびレギュレーター エネルギー効率試験ラボ
適用規格:
ES 7821「家庭用および類似用途のコンフォートファンおよびレギュレーター - 性能測定方法」
このタワー/卓上/コンフォートファンおよびレギュレーター エネルギー効率試験ラボは、IEC 60879:2019、ES 7821:2024、およびその他の適用規格に準拠して開発されています。卓上ファン、フロアスタンディングファン、ペデスタルファンなど、さまざまな種類のファンの風速、風量、回転速度、消費電力、エネルギー効率を含む主要なパフォーマンス指標の正確な測定を可能にします。このシステムは、ファン製品の評価、品質検査、研究開発目的のためのデータ取得と分析をサポートします。
システム概要:
このテストソリューションは、コンパクトな単一チャンバー構成を採用し、専用の風量測定モジュールを組み込んでおり、パフォーマンス評価における高精度と長期安定性を保証します。チャンバー構造は、厚さ100mmの硬質ポリウレタン断熱パネルと、両面0.6mmカラーコーティング鋼板を組み合わせて構築されており、優れた断熱性と安定した試験環境を提供します。
正確な環境制御を保証するために、システムは独立した外部空調ユニットと組み合わされています。冷却、加熱、加湿機能を統合することにより、試験チャンバーは非常に正確な温度と湿度条件を維持でき、幅広い試験シナリオに完全に適合します。
試験チャンバーの外側には、オフィスワークステーション、統合電源および制御キャビネット、可変周波数電源装置を収容するための独立した制御・操作室が配置されています。この補助室は通常、顧客がモジュラーパネル構造を使用してチャンバーの隣に建設され、柔軟性、簡単な設置、効率的なスペース利用を提供します。
テストプロセス全体は、コンピューターベースの制御システムを通じて管理され、オペレーターは内部の風場に影響を与えることなくリモートでテストを実行できます。すべてのテスト手順は自動化されており、リアルタイムのデータ収集、保存、分析が行われます。テストが完了すると、風量性能結果とエネルギー効率評価が自動的に生成され、高い再現性、改善された効率、合理化されたデータ管理が保証されます。
の技術基準を完全に満たしています。
被試験機器 (UUT)
* 卓上ファン
* フロアファン
* ペデスタルファン
* 電源: AC 0～250V 無段階調整、±1%
試験内容
* 風速: ペデスタルファン、フロアファン、卓上ファン
* 風量: ペデスタルファン、フロアファン、卓上ファン
* 回転速度: ペデスタルファン、フロアファン、卓上ファン
* 入力電力: ペデスタルファン、フロアファン、卓上ファン
* エネルギー効率値: ペデスタルファン、フロアファン、卓上ファン
試験精度
* 風量: 取り付け後、3回の試験結果と平均値との偏差は±3%以内。
主な電気制御部品:
| 番号: | 名称 | 内容 | 範囲 | 測定精度 |
| 1 | 温度センサー | 温度 | -30℃～80℃ | ±0.5℃ |
| 2 | 湿度センサー | 相対湿度 | 0%～100%RH | ±3%RH |
| 3 | 気圧センサー | 気圧 | 30-110kPa | ±0.2%FS |
| 3 | デジタル電力計 | 入力電気パラメータ | / | ±0.1% |
| 4 | 風速計 | 風速 | 0.3～35m/s | ±0.2m/s |
ファンタイプとブレード仕様
| カタログ | ブレード直径/mm |
| 卓上ファン | 200,230,250,300,350,400,450 |
| フロアファン | 300,350,400,450, 500,600 |
| ペデスタルファン | 400,450,500,550,600 |
| 外形寸法(mm) | 6300(幅)×4700(奥行)×3100(高さ) |
| 内寸(mm) | 6000(幅)×4500(奥行)×3000(高さ)±15、中央の仕切り壁は厚さ50mm |
| 試験室メンテナンス構造 | 100mm 硬質ポリウレタンフォーム断熱 |
| ドア | 内側 800×2000(高さ)×2 (両開きドア) |
| 試験室窓サイズ | 400×400mm×2 |
電気制御およびセンサーシステム（このリストには一部のブランドモデルのみが表示されています）:
| 機器名 | 精度とグレード | 参考写真 |
| 電源・制御キャビネット | ブランド: Sinuo |
|
| 温度・湿度センサー |
ブランド: DIHUI モデル:DSWP-T5W1 表示小数点: 0.01 ℃ 機器精度: 0.5 ℃ 湿度:±3%RH |
|
| 風速計 |
ブランド: OMEGA モデル: HHF142B 範囲: 40 FPM～7800 FPM 機器精度: ± 1 % 精度 |
|
| 気圧センサー | DWSP-T5W1 | |
| 電気パラメータ取得モジュール |
ブランド: 横河 モデル: WT310 精度: 0.1% |
|
| 産業用コンピューター |
ブランド: ADVANTECH モデル: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
特定の顧客ニーズに合わせて設計・カスタマイズされたこのテストシステムは、主に卓上ファン、フロアファン、ペデスタルファンのパフォーマンス評価を対象としており、幅広いアプリケーションシナリオをカバーしています。
従来のテストリグと比較して、このシステムは測定精度が高く、信頼性が高く一貫したデータ出力、短いテストサイクル、簡単な操作を実現し、さらにエネルギー消費量が少なく初期投資が削減の技術基準を完全に満たしています。
このシステムは、コンピューターベースの操作と独立したデータ保護を備えたデュアルレイヤー自動制御アーキテクチャを備えています。この設計により、コンピューターのクラッシュ、再起動、オペレーターのエラーによるデータ損失やテスト中断を効果的に防止しながら、長期的な運用安定性とユーザーフレンドリーな制御が保証されます。テスト中、システムは同時生データロギング、リアルタイムプロセス曲線表示、自動計算、レポート印刷、および結果の視覚化をサポートします。最終テストレポートは、顧客指定の形式の技術基準を完全に満たしています。
最適化されたエネルギー効率の高い試験室設計を採用し、高速応答と安定した制御を組み合わせています。高速安定化メカニズムにより、システムは約2.5時間以内の技術基準を完全に満たしています。
すべての主要コンポーネントは国際的に認められたブランドから調達されており、優れた信頼性と低い故障率を保証します。温度と湿度の測定はDIHUIセンサーによって提供され、風速はTestoまたはTSI機器を使用して監視され、モーションコントロールは日本ブランドのステッピングモーターおよびサーボモーターまたは同等の高性能代替品の技術基準を完全に満たしています。
試験室は高効率で省エネな運用を重視し、選択されたセクションで熱回収技術と多段階制御戦略を利用して、長期運用中の消費電力を大幅に削減します。
全体的な構造はクリーンでモダンな外観を備え、冷蔵倉庫用途で一般的に使用される有名ブランドの断熱パネルで構築されており、優れた断熱性能と滑らかで平坦な外装仕上げの両方を提供します。
耐久性に合わせて設計された試験室は、高い信頼性で連続的な長期運用をサポートし、通常の条件下で10年を超える耐用年数を達成します。
テスト結果は、国の参照研究所との間で優れた一貫性を示しており、比較偏差は3%以内に制御されており、国の研究所認定および生産ライセンス申請の技術基準を完全に満たしています。
