この実験室は,隔離室パネルとそれに伴う空気再処理装置を使用して,洗濯機の性能試験のために安定した温度と湿度環境を提供します.恒温水システムと関連する測定・制御システムを使用する試験装置は,23±2°Cの温度と65%±5%の湿度制御で連続的に動作することができる.この設備は,洗濯機のエネルギー消費量と他の性能試験の試験に必要な条件を提供します..

このプロジェクトでは,洗濯機の性能研究室が主に洗濯機のための3つのテストステーションと,基準マシンのための1つのテストステーションを含んでいます.洗濯機を検査できる最先端の研究室を設立する商品の合格率と市場競争力を向上させる.

研究所の主要構成要素

実験室構造

この実験室は,約51m2の面積で,洗濯機の性能試験を行うことができる試験室と設備室で構成されています.この実験室は3つのステーションで同時に検査を行うことができます実験室の構造は主に以下の部分を含みます.

試験室
冷蔵機と冷却装置
環境制御システム
恒温・圧力の水供給システムとパイプシステム
制御システム
水の硬さを制御するシステム
測定システム (試験ステーションは,入水水温,圧力,水硬さ,電気パラメータを測定できる)
電源システムと二次電源配送技術
設計,設置,運用

性能に関する技術指標

試験環境制御指標

試験室の環境温度要求:10°C〜35°C,通常23°C,制御精度は±1°C
試験室の環境湿度要件: 55% RH-75% RH,通常は 65% RH,制御精度は ±2% RH
温度均一性:水平温度不均一性: ≤±1°C (10°C-45°C)
垂直温度グラデーション: ≤±0.5°C/m (16°C-45°C),その他の場合 ≤1.2°C/m
風速: ≤0.25m/s
電源電圧制御: ±1%
給水温度要求:10°C~60°C ±1°C以内調整可能.直接給水も可能です.
水供給圧: (0.03MPa~1.2MPa), ±0.02MPa以内調整可能,通常は0.24MPa ±0.02
水温安定性 ≤±2.0°C
水の硬度範囲: (0.1~3.0 mmol/L) ±0.2 mmol/L,手動調整

試験精度要求

電動機器:電流,電圧,電源等,0.25レベル,電圧範囲0~600V,電流0~20A,精度: ±0.5%
温度測定: ±0.1°C,解像度: 0.01°C
湿度制御の精度: ±3%RH
エネルギー消費: ±0.5% 単位: 0.001kWh
電流: 0-20A,精度: ≤±0.5%
電圧: 0〜300V,精度: ≤±0.5%,0〜330V,精度: ≤±0.5%
電力: 0〜4kW,精度: ≤±0.5%
水供給圧,精度: ≤±0.02MPa

試験用物件

電力消費量
水の消費量
洗浄比
洗濯着用率
脱水性能
洗浄性能

試験システム要件

試験室の要件

試験室: 厚さ100mmのポリウレタン隔熱層,厚さ0.6mmの双面色で覆われた鋼パネル
泡密度が38kg/m3未満で,炎阻害性B1の点数を持つ耐火ポリウレタンパネル
試験室の寸法: L6000mm x W3000mm x H3200mm;実際の条件に応じて具体的な寸法が調整可能
試験ステーション: 4 ステーション,ステンレス鋼の作業ステーション
試験室のドア:W1200mm x H2200mm,上限なし,観察窓
照明: 防霧防水双管の 4 つの投光ランプが設置されています (保護蓋を備える)
壁 (ドア) に 1 段階のACバックアップ電源出口が設置されています
試験室には,試験操作を示す標識があります.
天井: 600×600mm 孔付きアルミパネルが使用され,均等な空気配分が確保されます
試験室の床は,水に耐えるコンクリートで作られ,防滑タイルで舗装され,排水溝があります

環境温度と湿度制御装置

空気処理ユニット:不?? 鋼の箱 (1個)
空気供給:遠心風機 (2台)
水冷蔵庫: 1 台
暖房装置: ステンレス鋼の電気ヒーター,三相電源調節器,取り外し,維持しやすい
湿化制御: ステンレス鋼の電気湿化管,三相電源調節器,取り外し洗える蓋付きのステンレス鋼の水タンク (1台)
防護装置: 空気圧,過熱,水切断,高低圧,過電圧のための1セット

違う違う	名前	モデル
1	圧縮機	スクロール
2	コンデンサー	R22 羽付き空気冷却
3	フィルタードライヤー	EKシリーズ
4	視力ガラス	HMIシリーズ
5	電子膨張弁	Fシリーズ
6	磁気弁	200RBシリーズ
7	ハンドバルブ	BMシリーズ
8	枝管	¢3
9	アルミニウムフィン蒸発機	水素性アルミホイル
10	高圧計	-1~3.0MPa
11	低圧計	-1.0〜1.6MPa
12	高圧・低圧保護装置	PS2-L7A
13	オイルセパレーター	A-WZシリーズ
14	ガス分離機	SAシリーズ
15	他のバルブ	---

試験電源

3相変周波調電源の2セット: 15kVA,調節電圧0~400V,解像度0.1V,周波数50/60Hz
洗濯機と基準機械の電源
すべての電源電圧はプログラム可能

恒温・圧力の水供給システム

各作業ステーションには三方向水道システムがあります.そのうちの2つは恒温と恒圧の水道システムで,冷水タンクと熱水タンクを含むものです.水温と圧力は調節可能1つ目は水供給のタップです.すべての水ポンプは南部のステンレス鋼のポンプです.

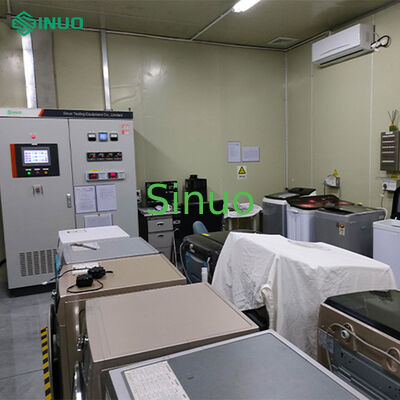

テストサイトプレゼンテーション

タグ:

製品

MOQ:	1
価格:	Tailored
標準パッケージ:	合板
配達期間:	2ヶ月
支払方法:	T/T
供給能力:	1 1ヶ月あたりにセット

詳細情報

製品説明

詳細情報

起源の場所

中国

ブランド名

Sinuo

証明

Calibration Certificate (Cost Additional)

モデル番号

SN333-4

UUTのタイプ:

洗濯機

メイン温度と温度:

通常 23°C & 65% RH

水平方向の温度不均一性:

≤±1℃ (10℃～45℃)

垂直温度勾配:

≤±0.5℃/分（16℃～45℃）

風速:

≤0.25m/秒

テストステーション:

4駅

最小注文数量:

価格:

Tailored

パッケージの詳細:

合板

受渡し時間:

2ヶ月

支払条件:

T/T

供給の能力:

1 1ヶ月あたりにセット

製品説明

4 駅洗濯機消費量試験システム

システム概要

研究室の紹介

研究所の主要構成要素

実験室構造

試験室
冷蔵機と冷却装置
環境制御システム
恒温・圧力の水供給システムとパイプシステム
制御システム
水の硬さを制御するシステム
測定システム (試験ステーションは,入水水温,圧力,水硬さ,電気パラメータを測定できる)
電源システムと二次電源配送技術
設計,設置,運用

性能に関する技術指標

試験環境制御指標

試験室の環境温度要求:10°C〜35°C,通常23°C,制御精度は±1°C
試験室の環境湿度要件: 55% RH-75% RH,通常は 65% RH,制御精度は ±2% RH
温度均一性:水平温度不均一性: ≤±1°C (10°C-45°C)
垂直温度グラデーション: ≤±0.5°C/m (16°C-45°C),その他の場合 ≤1.2°C/m
風速: ≤0.25m/s
電源電圧制御: ±1%
給水温度要求:10°C~60°C ±1°C以内調整可能.直接給水も可能です.
水供給圧: (0.03MPa~1.2MPa), ±0.02MPa以内調整可能,通常は0.24MPa ±0.02
水温安定性 ≤±2.0°C
水の硬度範囲: (0.1~3.0 mmol/L) ±0.2 mmol/L,手動調整

試験精度要求

電動機器:電流,電圧,電源等,0.25レベル,電圧範囲0~600V,電流0~20A,精度: ±0.5%
温度測定: ±0.1°C,解像度: 0.01°C
湿度制御の精度: ±3%RH
エネルギー消費: ±0.5% 単位: 0.001kWh
電流: 0-20A,精度: ≤±0.5%
電圧: 0〜300V,精度: ≤±0.5%,0〜330V,精度: ≤±0.5%
電力: 0〜4kW,精度: ≤±0.5%
水供給圧,精度: ≤±0.02MPa

試験用物件

電力消費量
水の消費量
洗浄比
洗濯着用率
脱水性能
洗浄性能

試験システム要件

試験室の要件

試験室: 厚さ100mmのポリウレタン隔熱層,厚さ0.6mmの双面色で覆われた鋼パネル
泡密度が38kg/m3未満で,炎阻害性B1の点数を持つ耐火ポリウレタンパネル
試験室の寸法: L6000mm x W3000mm x H3200mm;実際の条件に応じて具体的な寸法が調整可能
試験ステーション: 4 ステーション,ステンレス鋼の作業ステーション
試験室のドア:W1200mm x H2200mm,上限なし,観察窓
照明: 防霧防水双管の 4 つの投光ランプが設置されています (保護蓋を備える)
壁 (ドア) に 1 段階のACバックアップ電源出口が設置されています
試験室には,試験操作を示す標識があります.
天井: 600×600mm 孔付きアルミパネルが使用され,均等な空気配分が確保されます
試験室の床は,水に耐えるコンクリートで作られ,防滑タイルで舗装され,排水溝があります

環境温度と湿度制御装置

空気処理ユニット:不?? 鋼の箱 (1個)
空気供給:遠心風機 (2台)
水冷蔵庫: 1 台
暖房装置: ステンレス鋼の電気ヒーター,三相電源調節器,取り外し,維持しやすい
湿化制御: ステンレス鋼の電気湿化管,三相電源調節器,取り外し洗える蓋付きのステンレス鋼の水タンク (1台)
防護装置: 空気圧,過熱,水切断,高低圧,過電圧のための1セット

違う違う	名前	モデル
1	圧縮機	スクロール
2	コンデンサー	R22 羽付き空気冷却
3	フィルタードライヤー	EKシリーズ
4	視力ガラス	HMIシリーズ
5	電子膨張弁	Fシリーズ
6	磁気弁	200RBシリーズ
7	ハンドバルブ	BMシリーズ
8	枝管	¢3
9	アルミニウムフィン蒸発機	水素性アルミホイル
10	高圧計	-1~3.0MPa
11	低圧計	-1.0〜1.6MPa
12	高圧・低圧保護装置	PS2-L7A
13	オイルセパレーター	A-WZシリーズ
14	ガス分離機	SAシリーズ
15	他のバルブ	---

試験電源

3相変周波調電源の2セット: 15kVA,調節電圧0~400V,解像度0.1V,周波数50/60Hz
洗濯機と基準機械の電源
すべての電源電圧はプログラム可能

恒温・圧力の水供給システム

テストサイトプレゼンテーション
