| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30 日 |
| 支払方法: | T/T |
| 供給能力: | 10 セット / 月 |

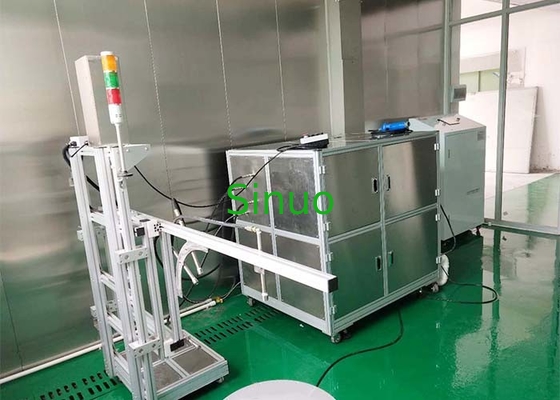

IEC60529 IPX6K9K 高圧・高温水噴射試験システム 防水試験
標準:
1. DIN 40050-9:1993 保護層のIPコード
2. ISO 20653:2013 道路車両 - 保護クラス (IPコード) - 外部物体,水,接触に対する電気機器の保護
3. GB/T 30038-2013 道路車両 電気電子機器の保護レベル (IPコード)
4. IEC 60529: 2013 電気用囲いの保護レベル (IP) コード
5. GB 4208-2017 シェル保護レベル
機能情報:
この機器の主な目的は,自動車の電気部品,ランプ,電子製品および電気製品の外蓋の保護に関するIPX9K防水試験を実施することです.これは自然環境や人工高圧洗車をシミュレートするために設計された防水試験装置です設備の主要構成要素には,高圧および高温のポンプ水,三相アシンクロンモーター,水ポンプの入口と出口パイプは高圧ホースで接続する必要があります設備は主に制御キャビネット,水道システム,高圧ノズル,ノズルの電気調整支架,サンプルターンテーブルで構成されています.
技術パラメータ:
IPX9K テクニカルパラメータ
1試験は,小殻 (最大サイズが250mmを超えないサンプル) と大殻 (最大サイズが250mm以上のサンプル) のニーズを満たす.試験対象の最大サンプルサイズは: Ø1150mmX750mm
2試験水温: 80±5 °C 制御可能
3ノズルの仕様:標準グラフィックに従ってカスタマイズされ,標準IPX9K要件を満たす
4ノズルの角度:小さな殻 (0°,30°,60°,90°),大きな殻の垂直表面90°
5噴水圧: 8MPa〜10MPa (調整可能)
6噴水流量: 14L/min-16L/min (調節可能)
7水噴射距離: 100~250mm 調節可能
8. 試験製品電源のオン作業: 試料の電源インターフェースを提供
9. 水ポンプ:イタリアから輸入された高圧および高温水ポンプ.水型シェルは,各ノズルの作業を制御するために4つの高温および高圧ピストンバルブを使用します.
10. 大型の製品ノズルの支架に使用:底は,電気的に前後移動することができます,上下の高さは,電気的に移動することができます.そして90度ダウンノズルは,電気的に左と右に移動することができます.
11センサー:電子圧力センサー出力圧力値,タービン流量計出力流量値
12. 制御: 時間,圧力,流量の自動制御. 各ノズルの作業時間,流量,圧力を制御できます.セット流量と圧力を達成するために周波数コンバーターの周波数を変更することによってブースターポンプの速度を制御することができます制御パネルにインテリジェントな機器のディスプレイを通して変換されます.
13ディスプレイ: 7インチ Weinview カラータッチスクリーン
14インタフェース言語: 英語,タッチスクリーン入力
15操作モード: 小型製品では0°,30°,60°,90°サイクル操作,大型製品ではノズルの垂直移動90°,または両モードの組み合わせ
16. ディスプレイ機能: サンプリングデータと設定パラメータをリアルタイムで動的にリフレッシュします. 圧力,流量,温度,試験時間,などを表示できます.
17保護機能:漏れ防止,過負荷防止,短回路防止,人事操作の安全保護
18水タンク容量: ≥ 200L
19ターンテーブル: 下方直径800mm,上部ターンテーブル350mm,下部ターンテーブル負荷150KG,上部ターンテーブル負荷25KG,ポールは取り外すことができます.小さい製品が上部ターンテーブルに置くことができます上の回転台を取り除いた後,大きな製品が直接下部回転台に置かれ,回転速度: 5r/min± 1r/min
20設備の電源:AC380V,50Hz,30KW
IPX6K 技術パラメータ
1製品のIPX6K試験に適しています
2噴孔開口: ф6.3mm
3ノジルの材料:ステンレス鋼
4噴水流量: 75L/min
5噴水圧:約1000KPa/分
6試験時間:少なくとも3分,使用者によって設定される時間 (制御システムによって制御される)
7ノズルとシェル間の距離: 2.5-3m (テストによって制御される)
8. ノズルホルダー: 引き上げの高さと角度は,ノズルを固定するために便利で,手持ち操作を必要としない調整可能
9流量および圧力制御: 流量および圧力センサーのリアルタイムモニタリング,周波数変換機のインテリジェント制御,パラメータは制御キャビネットで選択および設定できます.
10コントローラー: 三?? PLC
11人機インターフェース:ワインビュー,7インチ 色タッチスクリーン
12周波数コンバーター:デルタ周波数コンバーター
13水ポンプ:南ポンプ ステンレス鋼の垂直ポンプ
14貯水タンク: ≥500L ステンレス鋼の貯水タンク
15ターンテーブル: 下方直径800mm,上部ターンテーブル350mm,下部ターンテーブル負荷150KG,上部ターンテーブル負荷25KG,ポールは取り外すことができます.小さい製品が上部ターンテーブルに置くことができます上の回転台を取り除いた後,大きな製品が直接下部回転台に置かれ,回転速度: 5r/min± 1r/min (IPX6KとIPX9Kで共有)
16保護機能:漏れ防止,過負荷防止,ショート回路防止
17水スプレーパイプ:高圧ホース
