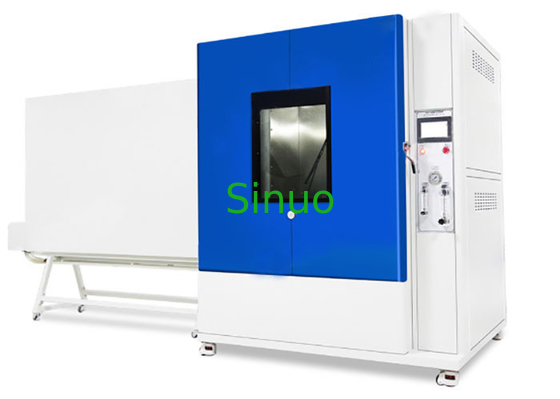

IPX6K9K水進入試験装置高温水スプレーのステンレス鋼の部屋
| Material: | ステンレス鋼 | Inner Size: | 1500 x1500 x1500mm |
| Controller: | SIEMENS PLC | Testing Range: | IPX6K/9K |
| High Light: | 雨試験室,IEC の試験装置 |
||
IPX6K9Kの高温回線速度の雨水のスプレーの試験装置
概観:
テスト部屋は良質材料から成り、中国の最先端のプロセス用機器によって処理されます。外の部屋の表面はスプレー上塗を施してあり、美しく、そして滑らかです。色は調整され、ラインは滑らか、自然です。内部は国際的な良質のステンレス鋼から成っています。屋内サンプル ホールダーおよび他の付属品はステンレス鋼か銅から成っています。設計は適度、耐久です。標準に従うことの前提の下で、装置はすべての面の安定性に基づいて制御により実用的、容易です。
防水試験装置の全部屋は全構造を採用し、3部に分けられます:上部、下および右。上部は働く部屋です、下方部分は機械部屋であり、右側は電気制御キャビネットです。
DIN40050標準の関連した指定に従って電気機器（IPの補助暗号テスト）のためにIECのエンクロージャを、点検することを使用します。主に自動車部品の準備のために、自然環境のモーターおよび電子産業、シミュレーションまたはヒューマン ファクターズ設計テスト機械を防水します。
この装置はIEC 60529:1992+A2の節14.2.9に従って設計され、製造されます:2013年、ISO 20653-2006、QC/T 413-2002、DIN40050-9。
技術的な変数:
| 次元 | |
| 内法 | 1500 x1500 x1500mm （カスタマイズすることができます） |
| 外法 | 2000x3800x2450mm （D*W*H） |
| IP9K | |
| 水温 | 80±5°C （熱湯の注入テスト、高圧熱スプレー） |
| 回転式テーブル | 直径:Φ800mm.負荷bearing≤50kg （カスタマイズすることができます） |
| ノズルの位置 |
0°、30°、60°、90°の平均配分の垂直方向
|
| ノズルの数 | 4 |
| 水流 | 14-16L/min |
| スプレー圧力 | 8000~10000Kpa |
| ノズルからのサンプルへの間隔 | 100-150mm |
| 回転式テーブルの回転速度 | 5±1r.p.m |
| 接続管 | 高圧ステンレス鋼の油圧管 |
| 電磁弁 | イタリアの高温および高圧電磁弁 |
| 水ポンプ | イタリアの高温および高圧水ポンプ |
| ヒーター ワイヤー | 6KWドイツのヒーター ワイヤー |
| 時間をテストして下さい | 0-99h 59min |
| コントローラー | ドイツSiemens + Siemensのタッチ画面（他は任意を決め付けます） |
| スプレー システム | 4つのノズルは、1つのノズルをあらゆる30 °C取付けます |
| 外の部屋 | SUS202#のステンレス鋼の版か冷間圧延された版のスプレー |
| 内部の部屋 | SUS304#のステンレス鋼材料 |
| IP6K | |
| ノズルの直径 | Ф6.3mm |
| 水圧 | 1000kpa （流れによって調節される） |
| 水流 | 75±5 L /min （高圧および高温高圧電子流量計） |
| 時間をテストして下さい | 調節可能な3,10,30,9999分 |
| ランタイム制御 | 1-9999調節可能な分 |
| スプレーの管 | 高圧抵抗力がある油圧管 |
| 高圧電磁弁 | 国際的な高圧電磁弁 |
| 高圧配水管 | 油圧高圧油圧管 |
| 電圧安定器 | 台湾のデルタ |
| 環境を使用して下さい | |
| 温度 | RT+10℃~+40℃ |
| 湿気 | ≤85% |
| 力 | AC380 （±10%） V、50Hz、（カスタマイズ可能な）、三相五線式 |
| 電源容量 |
保安用接地ワイヤーの基づいている抵抗は4Ωよりより少しです; ユーザーは設置場所で空気または電源スイッチの対応する容量と装置を形成するように要求されこのスイッチはこの装置のために専ら使用されなければなりません。 |
| 保護装置 | 漏出保護、短絡の保護、水不足、モーター過熱する保護 |
