| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板 |
| 配達期間: | 30日 |
| 支払方法: | T/T、ウェスタンユニオン |
| 供給能力: | 毎月10セット |
| いいえ。 | コンポーネント名 | IPコード | 仕様 |
|---|---|---|---|
| 1 | 垂直雨滴試験装置 | IPX1~2 | 滴下エリア: 1000mm*1000mm |
| 2 | 振動管試験装置 | IPX3~4 | 複数のチューブ半径: R200mm ～ R1600mm |
| 3 | スプレーノズル | IPX3~4 | 手の届きにくい場所でも手動で操作可能 |
| 4 | ホースノズル | IPX5～6 | 高圧ウォータージェット試験 |
| 5 | 統合された浸漬チャンバーと制御システム | IPX7 | チャンバーサイズ: 650mm*600mm*1500mm |
| 6 | 深浸タンク | IPX8 | 圧力容器：φ600×1000mm |
| 7 | ターンテーブル | アクセサリー | φ600mm、耐荷重150kg |
| パラメータ | 仕様 |
|---|---|
| 応用 | IPX1、IPX2試験 |
| 降雨地域 | 1000mm×1000mm |
| タンク材質 | ステンレス鋼 |
| 滴下絞り | ￠0.4mm |
| 穴の距離 | 20mm |
| 降雨の流れ | 1mm/分、3mm/分、ユーザー設定パラメータ（誤差±0.5mm/分） |
| 水滴高さ | 200mm（自動制御） |
| 試験時間 | 最小 10 分 (ユーザー設定可能) |
| 本体材質 | 工業用アルミニウム合金 |
| 寸法 (L×D×H) | 1100×1200×2800mm |
| パラメータ | 仕様 |
|---|---|
| 給水 | ＞10L/min±5%のきれいな濾過水 |
| 振動管 | R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm（ステンレス） |
| 針穴 | Φ0.4mm |
| 開先角度 | IPX3: 120°; IPX4:180° |
| スイング角度 | 最大±175°（プリセット可能） |
| スイングスピード | IPX3: 4秒/回(2×120°); IPX4：12秒/回（2×360°） |
| 水の流れ | 穴あたり 0.07 L/min (設定可能) |
| 試験時間 | 0.01秒～99時間59分（プリセット可能） |
| 圧力計 | 0～0.25MPa |
| パラメータ | 仕様 |
|---|---|
| 給水 | 50～150kpaの清水 |
| ノズル径 | 外形：Ф102mm;球面：SФ75.5mm |
| 穴の構成 | 合計121穴：中穴1個、内側穴24個（30°）、外側穴96個（15°） |
| 穴径 | Ф0.5mm |
| 材料 | 真鍮 |
| 水の流れ | 10L/min±5%（流量計にて調整可能） |
| バッフル | IPX4試験用に取り外し可能 |
| パラメータ | IPX5仕様 | IPX6仕様 |
|---|---|---|
| 給水 | ＞12.5L/min±5%の浄水 | ＞100L/min±5%浄水 |
| ノズル径 | Ф6.3mm | Ф12.5mm |
| 水の流れ | 12.5±0.625L/min | 100±5L/min |
| エンクロージャまでの距離 | 2.5～3m | 2.5～3m |
| 試験時間 | ≥1分/㎡ (最低3分) | ≥1分/㎡ (最低3分) |
| 試験室の要件 | 幅 >3m (排水あり) | 幅 >3m (排水あり) |
| パラメータ | 仕様 |
|---|---|
| ターンテーブル直径 | Ø600mm |
| ターンテーブルの速度 | 1rpm |
| 傾斜角度 | 0°および15°の位置 |
| 回転角度のテスト | 90°、連続回転 |
| 本体材質 | 工業用アルミニウム合金 |
| 寸法 (L×D×H) | 800×800×250mm |
| 耐荷重 | 最大150kg |
| コントロール | 制御盤による可逆制御 |

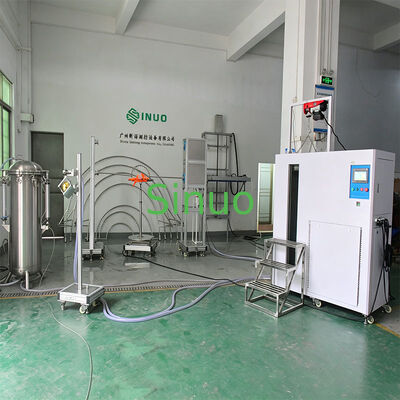

IEC 60529 フル機能の IPX1 ～ IPX8 統合防水試験システムは、完全な浸水保護試験を必要とするメーカー、試験所、認証機関、研究機関向けに設計された包括的なソリューションです。
異なる IPX 定格に対して複数の独立したシステムを必要とする従来のテスト設定とは異なり、この統合ソリューションは、IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、および IPX8 のテスト機能を 1 つの効率的なプラットフォームに組み合わせます。
ユーザーは 1 回の投資で、IEC 60529 および関連する国際規格で要求される全範囲の防水テストを実行できます。
✔ IPX1 ～ IPX8 テスト用の 1 つの統合システム
✔ IEC 60529準拠の設計
✔ 研究室のスペース要件の削減
✔ 設備投資コストの削減
✔ テスト効率の向上
✔ 製品開発、認証、品質管理に最適
多くの研究室では、滴下、噴霧、噴射、浸漬試験に個別のシステムを使用しているため、投資コストが高くなり、必要な床面積も増加します。
Sinuo の統合された IPX1 ～ IPX8 防水試験システムを使用すると、ユーザーは 1 つの調整されたソリューションを使用して、必要なすべての浸水保護試験を完了できるため、実験室の効率が向上し、機器管理が簡素化されます。
新しい試験ラボを建設する場合でも、既存の施設をアップグレードする場合でも、このシステムは完全な IEC 60529 防水試験のための実用的でコスト効率の高いソリューションを提供します。
| テスト | 説明 |
|---|---|
| IPX1 | 垂直に落ちる水滴 |
| IPX2 | 傾斜滴下水試験 |
| IPX3 | 振動管スプレー試験 |
| IPX4 | 飛沫水試験 |
| IPX5 | ウォータージェット試験 |
| IPX6 | 強力ウォータージェット試験 |
| IPX7 | 仮浸漬試験 |
| IPX8 | 連続浸漬試験 |
✔ 無料の技術相談
✔ 研究室計画の支援
✔ カスタマイズされたテストソリューション
✔ グローバルインストールサポート
