| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 10 セット / 月 |

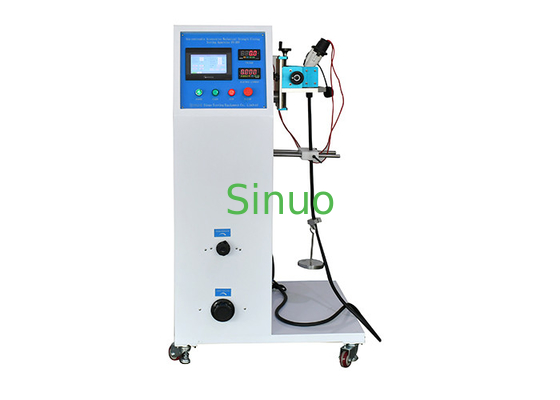

IEC 60309-1 充電インターフェイスケーブルの折りたたみ試験機械 車両試験機器
製品概要:
標準:IEC62196-1:2014第7.11節と第7節に従って15IEC60309-1:2012 第24項4.
サンプルと制限:電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラー
適用: 充電車両のプラグとソケットの電源接続ケーブルの"機械的強度"部分の曲がり接続部分の試験に使用される.
試験原理: サーボモーターがターンテーブルを動かし,作業部位を左と右に振動させるのに使用され,数回に達すると機械は自動的に停止します.
構造と特徴: 装置はサーボモーターで駆動され,大型の試料はアルミニウムプレートに設置されています.試料を固定するときに,コードが可能な限り装置に入る点と,スイング軸を一致させることができるロープと負荷の最小の横移動を達成する.
使用環境:電源:AC220V±10%/50-60Hz,電力は3KW.
技術パラメータ:
| 装置の寸法 | 約:W1000*D800*H1600mm | |
| 機器の重量 | 150kg | |
| テストステーション | 単一の駅 | |
| 電気制御方法 | PLC インテリジェント統合制御,7インチの人機タッチインターフェース操作 | |
| ドライブモード | サーボモーター駆動 | |
| 試料を固定する方法 | メカニカル・クランプ,調整可能なクランプポイント位置 | |
| 曲がり角 | 0-360°調整可能 (デフォルト ±45°) | |
| 曲がり速さ | 0〜60回/分,事前設定可能 | |
| 曲がる頻度 | 0~999999をプリセットできます デフォルトは20000回です | |
| 荷重 | 20N,25N,50N,75N,100N,140N | |
| 負荷電源 | 外部接続,電源 0-250V と電流 0-400A の間を調整可能な電圧とオプションの負荷キャビネット | |
| テスト判断 | 電流が伝導しているか否かの信号に基づく判断 | |
| 違う 違う | 欠点 | 理由 | 治療法 |
|
1 |
パワーのスイッチをオンにしてください,しかし指示灯をオンにしない | 外部の電源が接続されていない | 外部の電源に接続してください. |
| シューティングが壊れた | 原因を突き止め ファイジを交換する | ||
| 指示灯が損傷している | ライトを入れ替える | ||
|
2 |
パワースイッチを入れ,タッチスクリーンは動作しない | 内部DC24V電源に問題がある | DC24V電源を交換する |
| タッチスクリーンが損傷 | タッチスクリーンを置き換える | ||
| 3 | タッチスクリーン 応答なし | PLCへの接続が解け | 再接続する |
| タッチスクリーンが損傷 | タッチスクリーンを置き換える | ||
| 4 | 負荷電源がない | 負荷ソケットが損傷 | ソケットを入れ替える |
| シューティングが壊れた | シューズ交換 | ||
|
5 |
スタートボタンを押すが,装置は動作しない. |
試験時間の表示値と事前に設定された値は同じです. | 押すカウント クリア |
| E-STOP ボタンはリセットされていません. | E-STOP ボタンを解放する | ||
| 機械に異物があります,機械は固定されています | 異物を取り除く | ||
| 自動テストモードではありません. | スタートボタンを押します | ||
| モーターを緩めることへの接続 | 再接続する | ||
| スタートポジションではない | ホーミング | ||
| 6 | モーターは回転するが,操作機は回転しない | モーター出力シャフトのコネクタがゆるいかどうかをチェック | 再接続する |
| ドライブベルトが壊れているか,またはあまりにも緩いかどうかをチェック | ドライブベルトを交換する | ||
| 7 | 騒音 | 回転速度が低か高すぎる | 速度をリセットする |
| モーターを緩めることへの接続 | 再接続する |
