| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30 日 |
| 支払方法: | T/T |
| 供給能力: | 1ヶ月あたりの5セット |
IEC 60309 充電インターフェイス温度上昇試験システム EV充電銃試験
標準:
温度モニタリング 対応する項 6.2.9と724温度の上昇は,第6項に該当します.3GB/T 20234.1-2023規格の第13項と第7.24項に該当する温度検知第10項3.20GB/T 20234.4-2023規格の 8.13 項と 9 項に対応する表面温度と端温度13充電接続部品の温度上昇試験は,付録FのF.2とF.3で規定する方法に従って実施する.
GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70温度上昇 試験用の基準試験器具は,付録Bに対応する..
装備の特徴:
独立したプログラミングソフトウェアとコンピュータ制御操作を採用.すべての標準テスト手順とデータ判断はシステムによって制御され,操作が簡単です.負荷電流が接続されたとき,充電インターフェイスと電気アクセサリーの表面加熱を評価するために使用されます標準の要件を満たしているかどうか.
主な技術パラメータ:
1出力ステーション: 1 AC ステーション
最大出力電圧:AC単相 AC10V
出力常定調整可能な試験電流 AC10~1400A
電流表示精度: ± (0.25%読み込み + 0.25%範囲),解像度 1A.
電圧表示精度: ± (0.25%読み込み + 0.25%範囲),解像度は0.01V.
試験電流安定性: ± ((1%設定値+0.5A),反応時間は約1秒である.
2制御コンタクト電源: AC (0~2) A の電流範囲
3作業モード:連続モード,オンオフモード,自動温度制御モード
連続オンオフモード:
連続モード試験時間:0.01~99.99時間
オン/オフモード 電源 オン/オフ時間:0.01~99.99時間
オンオフ回数: 1~9999回,数値に達すると自動停止
現在の設定: プログラム可能な設定
自動温度制御モード: 安定した温度上昇値を設定し,自動的に適切な現在の値を見つけることができます
温度上昇設定範囲: 0~100°C
安定した精度 ±0.5°C
自動的に温度上昇値を必要とする現在の結果を取得
4温度上昇試験 (輸入温度収集モジュール):
温度測定範囲: 0~260°C,読み取りの ±0.3%の精度 +1°C;解像度: 0.1°C.
温度測定点: 20チャンネル (環境温度測定の1点を含む).
熱対:この装置はJ,K,T,E,S,N,B,Rなどの熱対をサポートする.
温度測定熱カップル:アメリカン・オー・カンパニーK型30AWG線材熱カップル,長さ2メートル,合計20本
温度探査機は,儀器を損傷することなく電気で試験することができます.
温度スキャン速度,記録保存間隔: 0.1 ~ 1800 秒 すべてのチャンネル
温度データ記録: コンピュータで自動で完了し,コンピュータテストソフトウェアで構成される.
ソフトウェアは環境温度のチャネルを設定し,データを収集するときに環境温度は自動的に引くことができます.
5触覚画面を組み込んだ産業用制御コンピュータ (4/1.8G以上のCPU,4Gメモリ,64Gソリッドステートドライブ,15インチLCDモニター)XP 英語のオペレーティングシステムとOFFICE処理ソフトウェアをインストール.
A. 電源設定モード: プログラム可能な編集設定があり,現在のプログラムの 10 つのセグメント未満を設定することができ,さまざまな現在の値を継続的に実装できます.時計スイッチ機能操作インターフェイス設定,自動調整,自動リセット
B.複数の作業モードオプション:連続モード,オンオフモード,自動温度制御モード.
C. データ表示: 各チャネルの温度値,電流値,時間軸曲線をリアルタイムで表示できます. サンプリング周波数は100msから1800sまで調整できます.データ記録間隔は100msから1800sまで調整できます.
D. データ保存: 試験データを自動的にまたは手動で保存する機能があり,保存容量は少なくとも8Gである.
E. データ輸出: USBデータ輸出機能があり,データ CSV,XLSX,その他のフォーマットファイルに輸出することができます.
F.電源設定モード: プログラム可能な編集設定があり,電源出力プログラムの10段未満を設定することができ,さまざまな電源値を連続的に実装できます.時計スイッチ機能操作インターフェイス設定,自動調整,自動リセット
6電源: AC220V±10%, 50/60Hz, 10KVA
7寸法:幅1000mm × 深さ1000mm × 高さ1600mm,重量は300kg
固定や移動を容易にするため,重荷のブレーキ可能な移動式ホールで装備されている.
8オーバーロード保護とオーバー電流保護機能が装備されています.
装置が停止すると,電流は自動的に切断されます.
装置は長時間連続で動作し,安定して信頼性があります.

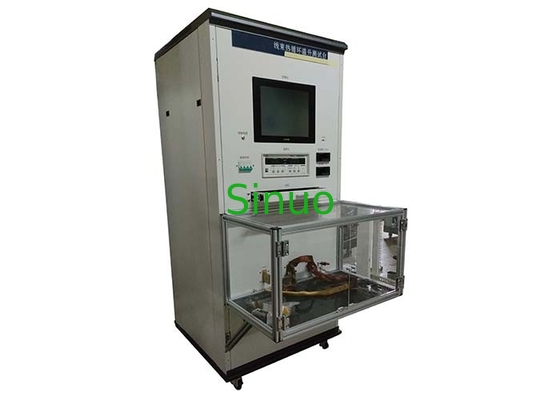

9装置の図 (画像にはコンピュータが含まれています):
