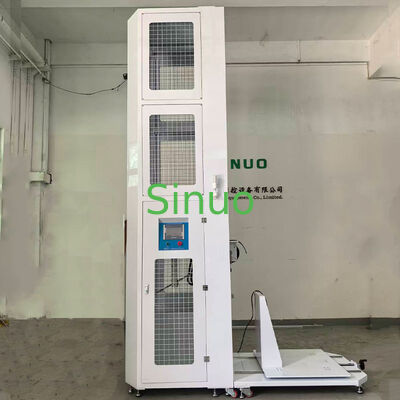

本装置は、電気自動車充電パイルまたは充電車両用配電キャビネットの機械的強度試験を実施するために使用されます。
試験Ehaによる：振り子および衝撃要素は、1メートルの振り子管を介して一定の高さから自由に解放されます。それらは垂直方向に最低点でサンプルに衝撃を与えます。重力ポテンシャルエネルギーから運動エネルギーへの変換により、サンプルの衝撃試験の目的が達成されます。
試験Ehcによる：垂直落下ハンマー、衝撃要素は、コンジットを介して静止状態から水平面に垂直に落下し、サンプルの水平面に衝撃を与えます。重力ポテンシャルエネルギーから運動エネルギーへの変換により、サンプルの衝撃試験の目的が達成されます。
PLC制御、タッチスクリーン操作、昇降制御、解放制御はすべてタッチスクリーン操作に統合されています。赤外線リモートコントロールによるリモート操作も可能です。
注：サンプルプラットフォームに取り付けられる充電パイルのサイズは、幅高さ奥行き=1*1*2.0mを超えないものとします。床置き型充電パイルは2.5mを超えないものとします。
駆動：昇降はモーターと減速機によって駆動され、解放は電磁石によって達成されます。
伝達：精密ボールねじ+リニアガイドレール
| 耐衝撃二次効果機能 | はい、自動ロック式反跳スイングチューブがあり、二次衝撃が発生しないことを保証します。 |
| スイングチューブ昇降方法 | モーター駆動、高さ値のタッチスクリーン入力 |
| 振り子解放方法 | 電磁石解放、ワンクリック解放 |
| 振り子衝撃エネルギー | 5、20Jエネルギー（IK08、IK10レベル） |
| 振り子衝撃要素等価質量 | 1.7 kg、5 kg ±1%、振動チューブと組み合わせた場合の等価質量を達成 |
| スイングチューブ | 長さ1000mm、外径15.9mmの鋼管（5、20J） |
| サンプルの衝撃高さ位置 | 上下電動調整可能、ストローク範囲300～2000mm、タッチスクリーン制御 |
| 落下高さ | 0～500mm、スケール表示付き、衝撃角度調整可能 |
| 落下ハンマー昇降方法 | モーター駆動、高さ値のタッチスクリーン入力 |
| 落下ハンマー解放方法 | 電磁石解放、ワンクリック解放 |
| 落下重量衝撃エネルギー | 5、20Jエネルギー（IK08、IK10レベル） |
| 落下ハンマー衝撃要素等価質量 | 1.7 kg、5 kg ±1%、落下ハンマーの等価質量は自重に等しい |
| カテーテル | 5Jおよび20J落下ハンマーコンジット各1個 |
| ベースプレート | 厚みのある耐荷重鋼ベースプレート |
| 試験片の衝撃高さ位置 | 上下電動調整可能、トラベル範囲300～2000mm、タッチスクリーン制御 |
| 試験片の衝撃水平位置 | 落下ハンマー機構の延長位置を調整して、上面の異なる点に衝撃を与える目的を達成 |
| 落下ハンマーの落下高さ | 0～500mm、タッチスクリーン表示。タッチスクリーンのボタンを使用すると、初期接触後に設定高さを調整できます。 |
| サイズ | 1.0 * 1.2メートル、1 * 1メートルのサンプルを保持可能 |
| ベースプレート | 厚さ10mm、上面にサンプル取り付け用のねじ込み取り付け穴を配置 |
| コラム | コラムを取り付け、サンプル取り付け用のバックプレートと組み合わせる |
| クイック接続分離構造 | 衝撃フレームと接続・分離可能。小サンプル試験時は接続モードで使用し、大規模DCパイル試験時は分離モードで使用します。 |
| 機能 | モーター過負荷保護 緊急停止保護 3色インジケータライト装備：黄色 - 待機状態を示す、緑 - 実行状態を示す、赤 - アラーム状態を示す。リアルタイムステータス表示を提供。漏電保護 |
| 移動モード | 衝撃フレームとサンプルプラットフォームには、支持脚とローラー式脚が装備されており、移動可能で、支持脚を地面に固定するためにロックできます。 |
| エネルギー / J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
|---|---|---|---|---|---|---|
| 等価質量 ±2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 材料 | ナイロン | 鋼 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 等価質量調整値による、付録Aを参照 | |||||
| エネルギー/ジュール | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 等価質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 落下高さ ±1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 300 | 200 | 400 | 500 |
| IKコード | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 衝突エネルギー / J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
