| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板ケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月5セット |

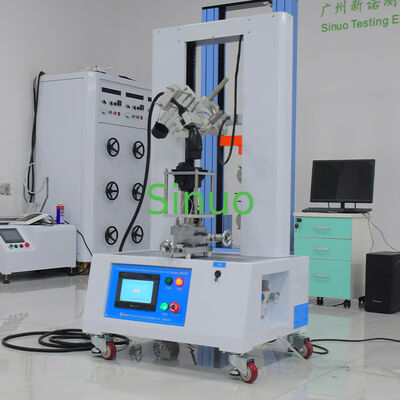

EV充電プラグおよびソケットの抜き差し挿入力試験装置 SNQC1019S は、IEC62196-1:2014 — プラグ、ソケットアウトレット、車両カプラーおよび車両インレット — 電気自動車の導電性充電、導電性EV充電カプラー安全認証の要件を満たすように製造されています。
このテスターは、新エネルギーEV充電プラグ、車両ソケット、プラグ-ソケットコネクタおよびそれらのロックデバイスの挿入力と引き抜き力を測定します。IEC62196-1で規定されている機械的性能要件を満たしているかどうかを確認し、電気自動車充電カプラーの信頼性の高い接続と安全な操作を保証します。
本機はサーボモーター駆動+PLCインテリジェント統合制御を採用し、高精度フォースセンサーと組み合わせてリアルタイムの力データを取得します。力のピーク値をプリセットでき、設定されたしきい値に達すると装置は自動停止し、レポート用の完全な力-時間曲線が記録されます。
一般的な汎用フォーステスターとは異なり、SNQC1019SはIEC62196-1 EV充電カプラーの挿抜テスト専用に設計されています。専用の充電ガン治具、垂直テストセットアップ、力曲線記録機能は、EV車両カプラー認証に特化して最適化されています。安定したサーボ駆動により、第三者ラボレポートに必要な再現性の高いテスト結果が得られます。
オプションの保護カバー治具は、充電プラグとその保護カバー間の引き抜き力を評価するテスト能力を拡張し、ほとんどの一般的なフォーステスターではサポートできない完全な力曲線データをキャプチャします。
EV充電コネクタメーカー、認証ラボ、品質検査部門に最適です。テスト対象には、EV充電プラグ、車両ソケットアウトレット、車両カプラー、車両インレット、保護カバーおよびそれらのロックデバイスが含まれ、IEC62196-1準拠のための機械的な挿抜性能を検証します。
| 項目 | 仕様 |
|---|---|
| テストステーション | シングルステーション |
| 電気制御方式 | PLCインテリジェント統合制御、カラーマンマシンタッチインターフェース操作 |
| 駆動方式 | サーボモーター駆動 |
| テストフォース値 | 10~1000 N、その他の範囲はカスタマイズ可能 |
| ロード精度 | ±0.5% |
| 最小荷重表示 | 0.01 N |
| 変位最小表示 | 0.01 mm |
| 挿入方向 | 垂直 |
| テスト速度 | 0.01~100 mm/min |
| テストフロア | 厚みのある耐荷重鋼板 |
| リフティング装置 | 精密スライド |
| サンプルホルダー | 充電ガンインターフェース用特殊治具1個; その他のスタイルはカスタマイズが必要 |
| 保護 | 過負荷アラーム、漏電保護 |
| 電源 | AC220V±10% / 50Hz、電力1KW |
| 装置寸法・重量 | 約W500 × D850 × H1550 mm、重量: 約120 kg |
