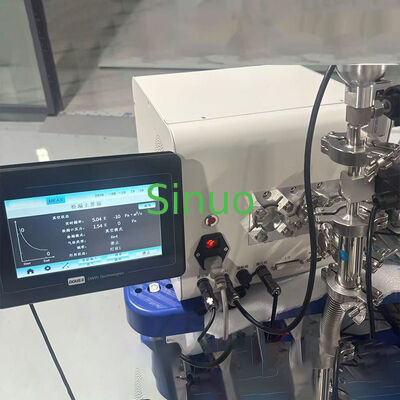

モジュール式リチウム電池 ヘリウム質量分析計 リークディテクター
| Functional Configuration: | バキューム/サクションガンモード/デュアルトレーサーガス | Detectable Gases: | ヘリウム-4;ヘリウム-3;水素 |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13Pa.m3/s |
| Calibration Mode: | 内部/外部/動的校正 | Calibration Leak: | マイクロチャンネルタイプ 2.0×10⁻⁸Pa・m3/s |
| Start-up Time: | ≤ 3分 | Response Time: | ≤ 1s |
この装置は,第1世代 ANHMS-1000シリーズモジュール式ヘリウム質量スペクトロメーター漏れ検出器である.それは真空および吸気銃試験方法の両方に互換性がある.そのコンパクトなサイズは,リチウム電池セルのための自動ヘリウム試験機器に簡単に統合することができます.
リチウム電池のヘリウム漏洩率を定量的に測定できる.それは,迅速にキャッシングの溶接欠陥などの理由から,設定値を上回る漏れ率を持つ資格のない疑わしいセルをスクリーニングすることができます.材料の欠陥がある.
ANHMS-1000シリーズのヘリウム質量スペクトロメーター漏れ検出器は,細胞生産中にプライマリヘリウム試験,二次ヘリウム試験,バッテリーパックの気密性試験に広く使用されています.保護具とシールピンの溶接品質がPACKとモジュールの全体的な密封性能は,生産要件を満たしています.
- 高流出検出精度: 真空モードで最小検出可能な流出速度は5.0E-10Pa.m3/sに達する
- 高応答速度: 漏れへの応答時間は1秒未満で,漏れピークは5秒以内に測定することができます
- 高い安定性:イトリウム・イリジウムオキシド線,故障した場合に自動的に切り替える.二チャネル設計は継続的で安定した動作を保証する
- データ保存:テストデータと波形をローカルに保存し,USBフラッシュドライブへの輸出をサポートします.
- 使用しやすさ: コンパクトなサイズ,豊富なインターフェース,操作が簡単で,自動化されたリチウム電池ヘリウム検出機器に適しています
| パラメータ | 仕様 |
|---|---|
| 製品モデル | SN-ANHMS-1000 |
| 機能構成 | バキュームモード,吸気ガンモード,二重トレーサガス |
| 電源 | AC 220V±10%,50Hz |
| 現在の消費量 | < 2A |
| フューズ | 10A*2 (直径5*20mm) |
| 入り口フレンズ | 2*DN16 KF+1*DN25 KF |
| サイズ | 308*283*319 (W*H*D,mm) |
| 検出可能なガス | ヘ4,ヘ3,ヘ2 |
| 最低検出可能な漏れ率 (He4) | 銃吸いモード: ≤ 5.0E-8 Pa.m3/s バキュムモード: 1.0E-12 Pa.m3/s (約1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| カリブレーションモード | 内部校正,外部校正,外部動的校正 |
| カリブレーション漏れ | マイクロチャネルタイプ 2.0 * 10−8 Pa·m3/s |
| 開始時間 | ≤ 3分 |
| 応答時間 | ≤ 1s |
| バックアップポンプ速度 | > 1,0 L/s,極限真空 < 10 Pa |
| 分子ポンプ速度 | He4,2.5 L/s (分割流量80) |
| 最大許容圧 | 200〜1800Pa |
| 測定単位 | パ.m3/s, mbar.L/s, Torr.L/s, PPm |
| 言語 | 中国語/英語/ドイツ語 |
| スクリーン表示 | LCD,4.3インチ色ディスプレイ,タッチスクリーン |
| 通信インターフェース | RS232,I/O,アナログ入力 |
