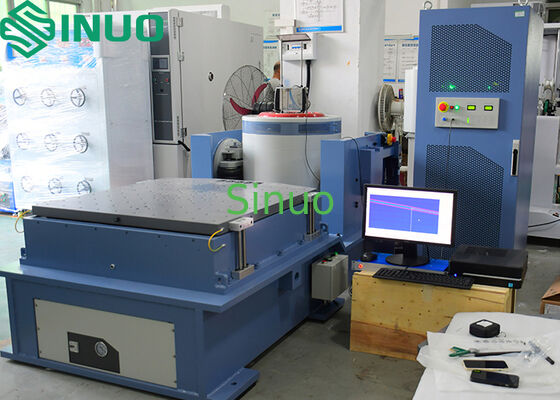

IEC 62133 バッテリー試験用電磁振動試験システム
| Sine Force: | 4000kg.f | Random Force: | 4000kg.f |
| Shock Force: | 8000kg.f | Frequency Range: | 1~3000 Hz |
| Max. Displacement: | 100 mm p-p | Max. Speed: | 2.0m/s |
| High Light: | IEC 62133 バッテリー振動テスト,電磁振動試験システム,保証付きバッテリー試験装置 |
||
| パラメータ | 仕様 |
|---|---|
| 最大正弦波励起力 | 4000Kg.f peak |
| 最大ランダム励起力 | 4000Kg.f rms |
| 最大衝撃励起力 | 8000Kg.f peak |
| 周波数範囲 | 1～3000 Hz |
| 最大変位 | 100 mm p-p |
| 最大速度 | 2.0m/s |
| 最大加速度 | 100G(980 m/s2) |
| 一次共振周波数 | 2500 Hz±5% |
| ペイロード | 1000 kg |
| 振動絶縁周波数 | 2.5 Hz |
| 可動コイル直径 | Φ440 mm |
| 可動コイル重量 | 60kg |
| 磁束漏れ | ＜10ガウス |
| 許容偏心モーメント | ＞500N.m |
| 機器サイズ | 1400mm×980mm×1230mm（垂直拡張プラットフォームを除く） |
| 機器重量 | 2800Kg |
| パラメータ | 仕様 |
|---|---|
| 出力 | 50KVA |
| 出力電圧 | 110Vrms |
| 出力電流 | 500Arms |
| SNR | ≧70dB |
| アンプサイズ | 910mm×620mm×2050mm |
| パラメータ | 仕様 |
|---|---|
| ハードウェア構成 | 2つの同時入力チャンネル、1つの出力チャンネル |
| 制御機能モジュール | 正弦波、ランダム、古典的衝撃 |
| 制御コンピュータ | LCDモニター付きオリジナルブランドコンピュータ |
| ソフトウェア | 英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析など。WORDテストレポートを自動的に生成できます。信号とデータを表示、保存し、テストパラメータを設定し、機能を分析できます。 |
| 加速度センサーLTE C04A07 | 周波数範囲：1～8000Hz 感度：30mv/g 温度範囲：-40～160℃ |
| パラメータ | 仕様 |
|---|---|
| 材質 | マグネシウム合金、表面硬質陽極酸化処理 |
| テーブルサイズ | 2000×1200 mm |
| 固定穴 | M10長方形分布100mm*100mmステンレス鋼ネジスリーブ、耐久性と耐摩耗性 |
| 上限使用周波数 | 正弦波100 Hz、ランダム200 Hz |
| 重量 | 約340KG |
| パラメータ | 仕様 |
|---|---|
| ファン電力 | 15kW |
| ファン流量 | 81.6m3/s |
| ファン圧力 | 0.075kgf/cm2 |
| パラメータ | 仕様 |
|---|---|
| 電源 | 3相5線380V/50Hz 75 KVA |
| 圧縮空気 | 0.6Mpa |
| 接地抵抗 | ≦4Ω |
- 高性能と信頼性： DSPプロセッサによるクローズドループ制御により、リアルタイム応答と高精度を保証します。すべての入力チャンネルは、24ビット分解能のADC、低ノイズハードウェア設計、および内蔵のアナログおよびデジタルアンチエイリアシングフィルタを備えています。
- 操作が簡単： 自動ウィザードとテストレポート生成機能を備えたWindowsベースのアプリケーションソフトウェア。シームレスなコンピュータ接続のためのUSB2.0インターフェースを備えた豊富なテストパラメータ設定。
- 強力な機能と柔軟性： 複数の複雑なタスクを実行できる多用途の振動制御プラットフォーム。モジュール設計により、さまざまなテストおよび分析要件を満たすようにハードウェアとソフトウェアを構成できます。
- テストの安全性： システムプレビュー用の小規模信号制御、複数の安全チェック、およびインターロック設定。異常が発生した場合に即座にテストをシャットダウンするための内蔵終了キー。
- テストレポートの生成： WordまたはPDF形式でのテストレポートのワンクリック生成。テスト制御機能、設定パラメータ、制御ターゲットスペクトル曲線、時間/周波数領域曲線を含む包括的なレポート。
