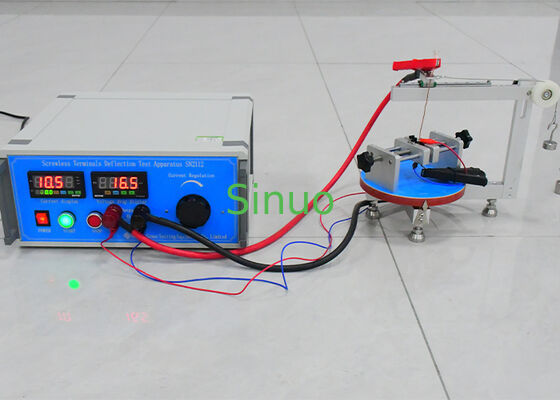

IEC 60884-1 スクリューレス端末の傾き試験装置 試験電流 最大100A
| Applied Standard: | IEC60884-1 | Applied Figure: | 図14 |
| Deflection angle: | 0-360° | 0-360°: | 12方向 |
| Deflection force: | 0.25N,0.5N,1.0N | Force direction: | 垂直 |
| Test current: | 最大100A | Power Supply: | カスタマイズされた |
| High Light: | IEC 60884-1 スクリューレス端末テスト,傾き試験装置100A,スイッチ・ライフ・テスト・電流機器 |
||
ねじなし端子たわみ試験器は、機械的ストレス下でのねじなし端子のクランプ信頼性と電気的接触性能を検証するために設計された高精度試験装置です。
IEC 60884-1:2022 条項 12.3.11 & 12.3.12 および IEC 60669-1 条項 12.3.11 を含む国際規格に準拠しており、電気プラグ＆ソケット試験、スイッチ試験、品質検査ラボで広く使用されています。
設置中に導体がたわむことがあります。この装置は、定義された力と角度を適用することにより、実際の設置条件をシミュレートし、導体が安定した電気的性能を維持しながら確実にクランプされたままであることを保証します。
- IEC規格への完全準拠: IEC 60884-1 および IEC 60669-1 の要件に従って設計
- 高電流能力（最大100A）: 信頼性の高い試験結果を得るための実際の作業条件の正確なシミュレーション
- 多方向たわみ試験: 精密な角度制御（30°間隔）による12方向
- 調整可能なたわみ力: 複数の力レベル（0.25N / 0.5N / 1.0N）をサポート
- 電圧降下測定: 接触性能とクランプ安定性を効果的に評価
- ユーザーフレンドリーな操作: 標準準拠の治具設計による簡単なセットアップ
| パラメータ名 | 仕様 |
|---|---|
| 電源 | 地域の電源条件に合わせてカスタマイズ |
| 定格電源 | AC 220V ±10%、60Hz |
| たわみ角度 | 0° - 360° |
| たわみ方向 | 12方向（30° ±3°間隔） |
| たわみ力 | 0.25N / 0.5N / 1.0N |
| 力の印加 | たわんでいない導体に対して垂直 |
| 試験電流 | 最大100A |
電気プラグおよびソケット製造
スイッチおよびアクセサリー製造
試験ラボおよび認証機関
品質検査および研究開発部門
