ソケットカバー・カバープレート外形確認用ゲージ | IEC60884-1

ソケットカバー・カバープレート外形確認用ゲージ | IEC60884-1

MOQ: 1
価格: Customized
標準パッケージ: カートン
配達期間: 5日間
支払方法: T/T
供給能力: 月あたり100セット
詳細情報
表地:
安定した木製筐体
使用サンプル:
ソケットカバーとカバープレート
適用規格:
IECの60884-1:2022
テスト内容:
輪郭確認試験
適用される条項:
第 24.16 条および第 35 条
ブランド名:
SINUO
ハイライト:

IEC60884-1 ソケットカバーゲージ

,

ソケットカバー輪郭検証ゲージ

,

スイッチ寿命試験機ゲージ

製品説明
製品概要

SN2132輪郭検証ゲージは、ソケットカバーとカバープレートの輪郭検査専用の標準テストゲージであり、厳格に設計・製造されています。IEC 60884-1:2022 条項 24.16 および 条項 35。。

ソケットカバーとフェイスプレートは、電気ソケットアウトレットの重要な保護コンポーネントです。それらの外側のプロファイル、エッジの輪郭、および寸法形状は、偶発的な接触、不適切な組み立て、その他の機械的危険に対する安全性を保証するために、標準的な制限を満たす必要があります。このゲージは、カバーまたはカバープレートの輪郭線がIEC規格で指定された幾何学的要件に準拠しているかどうかをチェックするための、シンプル、高速、かつ再現性の高い方法を提供します。

複雑な座標測定装置の代わりに、この物理的なテンプレートゲージを使用すると、検査官は迅速な合否判定を行うことができます。ゲージをテストサンプルカバープレートに当てはめるだけで、輪郭プロファイルが許容範囲内にあるかどうかを効率的に判断できます。ソケットメーカーおよび第三者認証機関にとって、タイプテスト、入荷品質管理、および生産バッチ検査に不可欠な治具です。

主な特徴と利点
  • カバープレートの輪郭検証に関するIEC 60884-1:2022 条項 24.16 および 条項 35 に準拠
  • 安定した寸法、低摩耗、長寿命の精密レーザー加工ステンレス鋼テンプレート
  • 繰り返し行われる日常検査中の変形に強い、厚さ2mmの剛性構造
  • シンプルな合否測定原理 — 操作が簡単で、追加のソフトウェアや電源は不要
  • ソケットカバーとフェイスプレートの迅速な輪郭チェックにより、ラボ検査の効率を大幅に向上
  • 認証テストおよび工場QCのための、一貫した測定結果と良好な再現性
  • 当社の製品ラインナップにあるIEC 60884ソケットテストゲージの全シリーズに対応
用途
  • ソケットカバーおよびカバープレートの輪郭検証
  • IEC 60884-1 壁掛けソケットアウトレットのタイプテスト
  • 第三者電気試験所認証検査
  • ソケット工場入荷検査、生産QC、および事前コンプライアンスチェック
  • 新ソケットフェイスプレート設計の研究開発プロトタイプ検証
準拠規格

IEC 60884-1:2022 条項 24.16 & 条項 35 — カバーまたはカバープレートの輪郭の検証

技術パラメータ
項目 仕様
製品名 カバーまたはカバープレートの輪郭検証用ゲージ
モデル SN2132
材質 ステンレス鋼
ゲージ厚さ 2 mm
適用テスト対象 ソケットカバー、ソケットカバープレート / フェイスプレート
準拠規格 IEC 60884-1:2022
操作概要

標準SN2132輪郭ゲージをテスト対象のカバーまたはカバープレートに密着させます。ゲージのエッジとサンプルの輪郭との間の適合状態を確認します。サンプルプロファイルがゲージの境界を超えている場合、カバープレートはIEC 60884-1の幾何学的要件を満たしていません。

注: このゲージは、ソケットカバーおよびカバープレートの輪郭/輪郭検証にのみ使用され、その他の寸法または電気的性能テストには使用されません。
製品画像

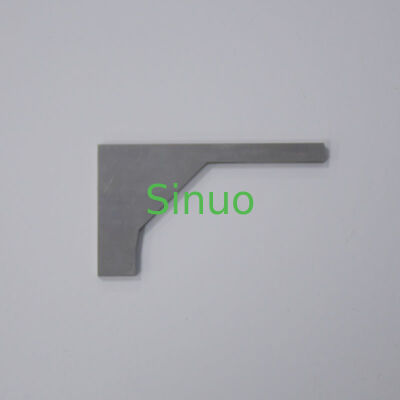

SN2132 outline verification gauge for socket covers and cover-plates, front view
SN2132 stainless steel contour gauge placed against a socket faceplate during inspection
