横ひずみ検査装置 | IEC60884-1 Clause13.14 図13 ソケットテスター

横ひずみ検査装置 | IEC60884-1 Clause13.14 図13 ソケットテスター

MOQ: 1セット
価格: 交渉可能
標準パッケージ: カートンボックス
配達期間: 15日間
支払方法: LC、T/T
供給能力: 100セット /月
詳細情報
起源の場所
中国
ブランド名
Sinuo
証明
Calibration Certificate(cost additional )
モデル番号
SN2113
適用規格:
IEC60884 第13条14
応用図:
図 13
使用サンプル:
ソーセット・アウトジェット
吊るし重み:
5N*1pc
試験サイクル:
4回
試験時間:
1分
ハイライト:

IEC60884-1 ソケットテスター

,

横方向ひずみ検査装置

,

スイッチ寿命試験器 図13

製品説明
製品概要

このラテラルストレインチェッキングデバイスは、ソケットの安全認証に必須のテスト治具であり、IEC 60884-1 Clause 13.14, Figure 13の要件を満たすように設計されています。プラグイン式電化製品が実際の使用シナリオで横方向に傾いた際の、ソケットアウトレットが横方向の応力に耐えられるかどうかを検証します。ラテラルストレインチェッキングデバイスこの装置は、定格電流≤16A、定格電圧≤250Vのソケットアウトレットに適用可能で、ヨーロッパのIECおよびVDE認証の一般的な家庭用壁ソケットのほとんどをカバーします。第三者試験機関やソケットメーカーによって、タイプテスト、プリコンプライアンス検証、バッチ品質管理に広く採用されています。

主な特徴と利点

ソケットアウトレットの横方向応力耐性試験のために、IEC 60884-1 Clause 13.14, Figure 13に厳密に準拠して設計

DIN VDE 0620-1:2021に準拠した標準テストプラグが付属しており、ヨーロッパのソケット試験要件に適合
  • 校正済みの5N吊り下げウェイトが付属しており、安定した再現性の高い横方向試験力を提供ラテラルストレインチェッキングデバイスシンプルで信頼性の高い機械構造 — 複雑なソフトウェアや電源は不要で、現場での操作が容易
  • すべての一般的な16A / 250V家庭用ソケットアウトレット(フラッシュマウントおよびサーフェスマウントタイプ)に適していますソケットアウトレット ≤16A, ≤250Vコンパクトなデザイン、簡単な保管、長寿命で、繰り返し行われる実験室試験に対応
  • 用途
  • 家庭用ソケットアウトレットの横方向応力耐性試験
  • IEC 60884-1のヨーロッパソケット認証用タイプテスト
  • シュコソケットアウトレットのVDEコンプライアンス試験
  • 第三者電気試験機関の認証検査
  • ソケット工場R&Dプロトタイプ検証、受入QCおよび生産リリース検査
準拠規格
  • IEC 60884-1 Clause 13.14, Figure 13 — ソケットアウトレットの横方向応力耐性
  • DIN VDE 0620-1:2021 — 装置に付属するテストプラグの仕様
  • 技術パラメータ
  • 項目
  • 仕様
製品名
  1. ラテラルストレインチェッキングデバイス適用サンプル
  2. ソケットアウトレット ≤16A, ≤250V標準参照
IEC 60884-1 Clause 13.14, Figure 13; DIN VDE 0620-1:2021
標準テストプラグ DIN VDE 0620-1:2021, 1個
吊り下げウェイト 5N, 1個
回転角度範囲 4° ~ 90°, 調節可能
試験原理と操作ガイド テストソケットサンプルを垂直に設置し、DIN VDE標準テストプラグをソケットに完全に挿入します。プラグアセンブリに5Nのウェイトを吊り下げて、横方向の横断応力を加えます。規格で要求される4°~90°の範囲で機構を回転させ、指定された試験時間保持します。試験後、ソケットを注意深く検査します。亀裂、接触部品の緩み、永久変形、または規格で定義されたその他の故障がないか確認します。許容できない損傷が発生しない場合、ソケットは横方向応力耐性試験に合格します。
注記: この治具は、ソケットアウトレットの安全機械的試験のみを対象としており、電気的性能試験には使用できません。
製品画像

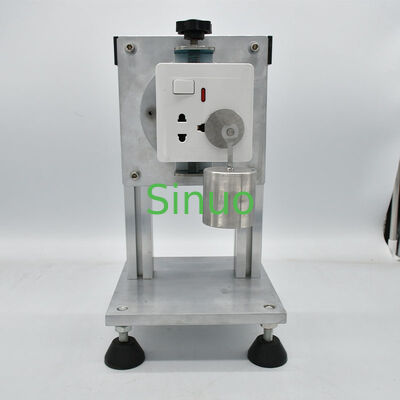

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
