IEC 61386-21 剛性、非金属および複合電線管用曲げ試験装置
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | IEC 61386-21 屈曲試験装置,非金属管の屈曲テスト,複合管の折りたたみ試験装置 |
||

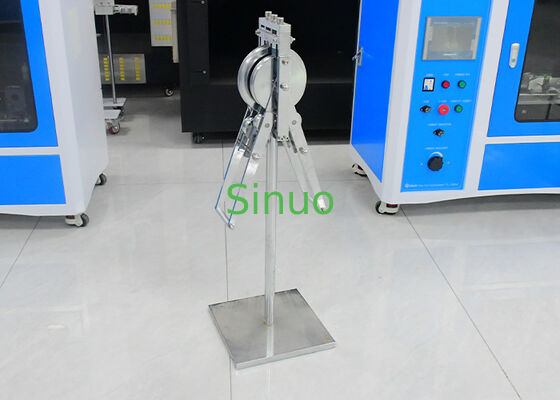

IEC 61386-21 図 103 非金属および複合管のための屈曲装置
製品情報:
非金属管および複合管の曲げ装置は,硬い管,非金属管,複合管およびPVC波紋管の90°の曲げ試験を行うために設計されている.主要な国際および国内基準に従って正確な屈曲性能評価を保証.
この装置は,JG3050-1998 (6.6項と図9) GB 20041.21-2008 GB/T14823 に完全に適合しています.2ZBG 33008 と IEC 61386-21 条項 104.102 & 図103
標準化された曲がり輪半径と溝の寸法により,指定された名目管のサイズを満たし,試験の精度と繰り返し性を保証します.
折りたたみ装置は,管道製造業者,品質検査センター,研究機関,認定研究室で広く使用されています.
特徴:
✔ IEC 61386-21,GB 20041 に適合しています.21JG3050,GB/T148232ZBG33008
✔ 非 金属,複合,硬,PVC 波紋管 の 折りたたみ 試験 に 最適
✔ 標準 的 な 90° の 曲がり角
✔ 精密 に 機械 に 仕立て られ た 曲がる 輪 と 溝
✔ 試験結果を繰り返すための正確な半径制御を保証
✔ 研究室や生産品質管理に適しています
技術パラメータ:
| 導管の名目サイズ | 輪の横半径 R1 | 曲がる車輪の軌道の半径 R2 | プロフィールホイールと曲がったホイール溝の半径 (R) | 曲がったホイール溝直径 (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
