2D輪郭スキャン直接ポイントアンドメジャー機能を備えたビデオ測定システム
| Measurement Stroke: | 300×200×200mm | Overall Dimensions: | 1200×700×1540mm |
| Table Load: | 30 kg | Operation Mode: | マニュアル |
| Magnification: | 光学0.7×～4.5× | Measurement Software: | 二次元測定 |
| Linear Scale: | 0.5μmの高精度スケール | Accuracy: | (2.0+L/200)μm |
| High Light: | 2D スキャン付きのビデオ測定システム,輪郭測定のスイッチ寿命テスト,ポイント・アンド・メーザー・ビデオ・メーシング・システム |
||
2D輪郭スキャン直接ポイントアンドメジャー機能を備えたビデオ測定システム
製品情報:

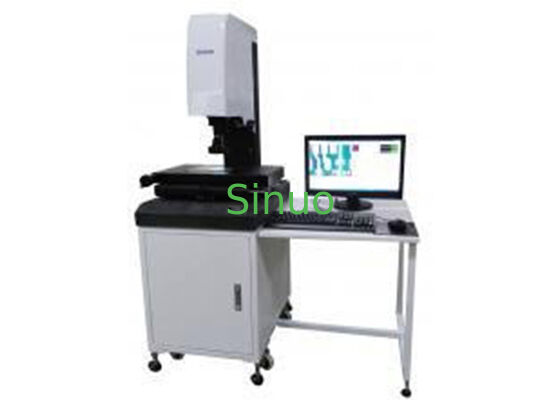

JVB300Hビデオ測定システムは、複雑な部品の精密な寸法検査、輪郭測定、品質管理のために設計された、高精度な花崗岩ベースの2Dビジョン計測器です。精密電子機器、コネクタ、金型、金属部品、射出成形、半導体、自動車部品、研究室、および産業計測部門で広く使用されています。
製品の特徴:
高硬度、高精度な花崗岩ベースとコラムにより、優れた安定性と長期的な耐久性を実現。
調整可能なLED表面光と輪郭光により、低発熱で均一な照明を提供。
連続ズームレンズにより、測定中のリアルタイムな倍率調整が可能。
X/Y軸はリニアガイドレールとスライダー構造を採用し、剛性と再現性を向上。
統合されたグラフィックレポート出力により、検査結果を迅速にエクスポート可能。
レーザーロケーターを搭載し、測定位置を正確に表示。
ソフトウェア：OVM標準バージョン—シンプルで直感的、操作が簡単。
アプリケーション:
JVB300Hは、複雑な精密部品の輪郭、表面形状、寸法、角度、位置関係を効率的に測定します。
以下のような業界に適しています:
電子機器
計器
ケーブルと配線
金型と治具
精密機械加工
自動車および航空宇宙
半導体
コネクタとプレス部品
プラスチックおよびゴム部品
研究機関および計測センター
技術パラメータ:
| 項目 | 仕様 |
|---|---|
| モデル | JVB300H |
| 測定ストローク（X×Y×Z） | 300 × 200 × 200 mm |
| 外形寸法 | 1200 × 700 × 1540 mm |
| テーブル積載量 | 30 kg |
| 操作モード | 手動（高速移動切り替え付き） |
| 倍率 | 光学 0.7×–4.5× / 画像 28×–180×（カスタマイズ可能） |
| 測定ソフトウェア | 標準2D測定ソフトウェア |
| 電源 | (110V/220V) ±10%, 50/60 Hz |
| リニアスケール | 0.5 µm 高精度スケール |
| 精度 | (2.0 + L/200) µm |
| 再現性 | 2 µm |
| 動作環境 | 20–25℃; RH 45%–75% |
| CCD | 2.6 MP カラーデジタルCCD |
| レンズ | 高解像度工業用光学レンズ |
| 照明 | 輪郭光 + 表面光（交換可能） |
ソフトウェア概要:
主な機能
直接ポイントアンドメジャー機能
基本的な幾何学的測定
複合要素測定
形状と位置の公差評価
座標系設定
2D輪郭スキャン
Word、Excel、CAD形式への出力
マウスのクリックによる自動エッジ検出—ワークテーブルの位置を変更する必要はありません
測定機能:
幾何要素：点、線、円、円弧、楕円
複合計算：中心距離、接線、中間線、垂直距離、角度二等分線、交点
形状公差評価：同心度、真円度、真直度、位置、傾斜
座標調整：平行移動、回転、座標系の再確立
データレポート：分析と印刷のためにオフィスソフトウェアにエクスポート可能
