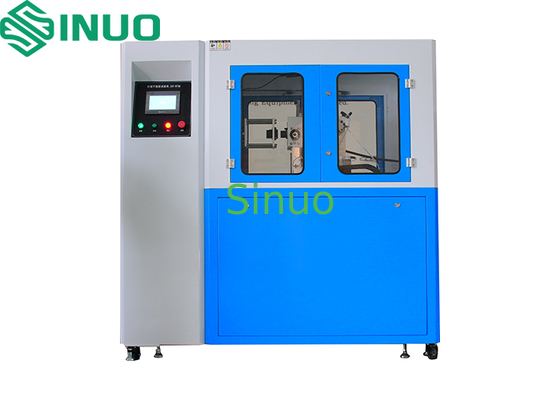

切断能力と動作のための充電インターフェイス試験装置

切断能力と動作のための充電インターフェイス試験装置

MOQ: 1
価格: Customized
標準パッケージ: 合板ケース
配達期間: 30日
支払方法: T/T
供給能力: 月あたり20セット
詳細情報
起源の場所
中国
ブランド名
Sinuo
証明
Calibration Certificate(Cost Additional )
モデル番号
SNQC1005
Test Cycles:
0~999,999 times
Breaking Time:
1-999.9 seconds
Test Rate:
0-10 times/min
Test Speed:
0-850mm/s
Test Stroke:
0-200mm (Test plug and socket distance ≥ 50mm)
Force Range:
(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N
ハイライト:

充電インターフェイス試験装置

,

電気断裂能力試験器

,

装置の操作試験装置

製品説明



充電インターフェースの遮断容量および通常動作試験装置





サンプルと制限



試験項目:電気自動車充電インターフェース、工業用プラグとソケット、およびカプラー。

試験の目的:電気自動車充電インターフェース、工業用プラグとソケット、カプラーなどの電気付属品が、通常の使用中に過度の摩耗や有害な影響なしに、機械的、電気的、熱的ストレスに耐えることができるかどうかを確認するために使用されます。その信頼性を検証することが目的です。



試験原理



試験は、サーボモーター駆動機構を使用して実施され、サンプルに対して線形な挿入と引き出し動作を行い、一定のサイクル数に達します。システムは自動的に溶液を回転させ、外部負荷を接続してオン/オフ試験を実行できます。オン/オフ時間、試験速度、ストロークはすべてタッチスクリーンを介してプリセットできます。



構造と特徴



構造は、精密ボールねじと同期ベルトドライブを備えたサーボモーターによって駆動される統合フレームを採用しています。システムは、強力なデジタル表示機能と7インチカラータッチスクリーン上のユーザーフレンドリーなインターフェースを備えたPLCによって制御されます。フィクスチャは3軸調整可能で、充電ガンインターフェースの寿命をテストするのに適しています。



環境条件



電源:AC220V±10%/50-60Hz、2kW

動作温度:0-40℃、湿度:30%-90%

寸法:約W1850*D800*H1700mm

重量:約150kg



技術パラメータ:



試験項目

a) 機械的ロック装置の寿命試験

b) 遮断容量

c) 通常動作(耐用年数)

サンプル範囲 顧客サンプルに基づいたカスタマイズされたフィクスチャ
ステーション シングルステーション
電気制御モード 三菱PLCインテリジェント統合制御、7インチカラーヒューマンマシンタッチインターフェース
動作モード 手動またはプログラム制御操作
機能 充電インターフェースの挿入と引き出し、機械的ロック装置のロック解除/ロックなど、通常の充電インターフェース操作をシミュレートします。また、個別にテストすることもできます。システムは、試験速度、試験時間、試験サイクルをプログラム可能で、シングルリキッドプールと攪拌機能を備えています。
駆動モード サーボモーター駆動の挿入および引き出し動作、溶液浸漬用の電動回転、インターロック機構の開閉用の空気圧シリンダーによる補助。
サンプルフィクスチャとクランプ方法

調整可能なX/Y/Z三次元フィクスチャによる機械的クランプ。クランプポイントの位置は調整可能で、フィクスチャを交換して、国内、アメリカ、およびヨーロッパ標準のAC/DC充電インターフェースをテストできます。

切断能力と動作のための充電インターフェイス試験装置 0
自動フリップ 充電ガンインターフェースのフィクスチャには、90°回転できる自動フリップ機構が含まれています。浸漬時間は制御可能です。
試験サイクル 0〜999,999回、プリセット可能。プリセットされたサイクル数に達すると、システムは自動的に停止します。
遮断時間 1〜999.9秒、プリセット可能(標準では、電気的接触を4秒以下、2秒以上維持する必要があります)。
挿入/引き出し速度 0〜10回/分、プリセット可能(3.75サイクル/分、7.5ストローク/分)。
試験ストローク 0〜200mm、プリセット可能(テストプラグとソケットの距離≥50mm)。
試験速度 0〜850mm/s、タッチスクリーンを介して直接プリセット。
力表示 リアルタイムの力モニタリング用の50kg容量の力センサーを装備。力-時間曲線が生成され、最大挿入および引き出し力、および現在の力値が表示されます。力の範囲:(0-500)N、測定誤差は≤±0.5%F.S.、分解能は≤0.1N。
ロック機構 システムには、機械的ロック装置の自動押圧機能が含まれており、通常の動作条件をシミュレートします。
溶液タンク 5%の塩と5%の砂(ISO 12103-A4粗粒子試験ダストまたは同等品)の混合物を含む試験溶液タンクで、蒸留水に懸濁されています。
浸漬要件 浸漬液の頻度、浸漬時間、乾燥時間、挿入/引き出しサイクル、およびサイクル時間はすべてプログラム可能です。
外部負荷 試験のために外部負荷を接続できます。
検出機能 負荷に接続すると、システムは開回路アラームをトリガーし、現在のサイクル数を記録できます。
安全保護 アース保護、短絡保護、過負荷保護。

切断能力と動作のための充電インターフェイス試験装置 1切断能力と動作のための充電インターフェイス試験装置 2
