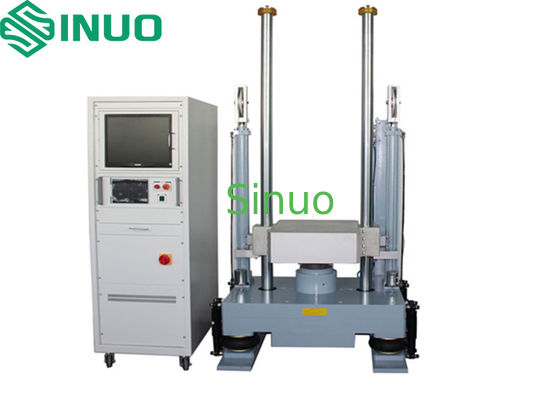

油圧式垂直衝撃試験システム、ハーフサイン波発生器付き

油圧式垂直衝撃試験システム、ハーフサイン波発生器付き

MOQ: 1
価格: Customized
標準パッケージ: パライウッドケース
配達期間: 30日
支払方法: T/T
供給能力: 月10セット
詳細情報
起源の場所
中国
ブランド名
Sinuo
証明
Calibration Certificate(Cost Additional )
モデル番号
SN558-HSKT200
衝撃波形:
半分の正弦
リフティング方法:
油圧上昇
ピーク加速度:
15・300 グラフ
脈拍の持続期間:
3.530ms
サンプリング周波数:
192KHz
作業プラットフォーム:
1000 × 1000 mm
ハイライト:

波形発生器の水力ショック試験システム

,

半シナス波形水力ショック試験

,

垂直水力ショック試験システム

製品説明



半正弦波形発生器を搭載した水力垂直ショック試験システム





製品私は情報:



この機械は,主に電子製品,航空宇宙,船舶,軍事産業,自動車部品,輸送などの分野でショックテストに適しています.異なる波形発生器を選択することで半正弦波,ピーク後のシール歯波,四角波などのショックテストを行うことができます.

機器は,MIL-STD-202F,IEC-68-2-27,MIL-STD-810F,MIL-STD-883Eなどの試験仕様を満たしている.



環境要件:



1場所の温度: 5°C~+28°C (24時間間の平均温度 ≤28°C)

2相対湿度 ≤85%RH

3空気源:0.5〜0.8MPa

4電源条件: 3相5線

5電圧範囲 AC380V

6許容される周波数変動範囲: (50±0.5) Hz

7保護接地線の接地抵抗は4Ω未満である.

8装置の設置現場では,使用者が対応する容量の空気または電源スイッチを設定し,このスイッチは,この装置で独立して使用する必要があります.



技術パラメータ:



作業プラットフォーム 1000 × 1000 mm
作業面材料 高強度輸入高品質のアルミ合金
最大負荷 200kg
半シナスのピーク加速 15・300 グラフ
半サイナスパルス持続時間 3.530ms
リフティング方法 液圧式リフト
デバイスのサイズ 約 2150 × 1450 × 2250mm
設備総数 約3000kg
測定システム
入力チャネル 2つのチャンネル
採取頻度 192KHz
入力フォーム 電圧,充電
電圧範囲 -10V~+10V
結合方法 AC,DC,ICP
衝撃波形 半正弦
通信インターフェース USB2で0
サポートされる標準 国立標準,国軍標準,米軍標準,ユーザー定義標準
オペレーティングシステム マイクロソフト Windows7/10
システム加速計
ブランド YMC
出力方法 充電タイプ
敏感性 3.93pC/g
周波数範囲 0.5 〜12KHz
加速範囲 ±2500G
労働環境 -40~+160°C
ほか
電源 単相 380V±10%
圧縮空気 0.5.0.8Mpa
温度 NT1水温40°C
湿度 25°C<85RH%




衝撃装置の主な導入:



1作業プラットフォーム:高強度輸入アルミ合金作業プラットフォームが採用されています.

2引き上げメカニズム:水力シリンダーの引き上げと下げ.

3上げ高度制御:上げ高度は,ベースに設置された光電エンコーダー組によって測定されます.光電エンコーダの測定は高精度です.強い反干渉能力衝撃の繰り返し性を保証する.

4. 制動システム: パンエマティックブレーキ 強い摩擦ブレーキ 抗二次ショックブレーキ機能は,二次リバウンドを防ぐために採用されています

5バッファーシステム:地面での衝撃試験の衝撃力を効果的に軽減し,ベース,ダムパー,エアバッグからなる自己バッファシステムが設計されています.



主構成リスト:

違う 名前 QTY
1 ショックテーブル 1SET
2 半正弦波発生器 (フィールト) 1SET
3 水力源システム 1SET
4 センサー 1SET
5 充電増幅器 1SET
6 コントローラー 1SET
7 測定・制御ソフトウェア 1SET
8 プロの産業用コンピュータ 1SET
