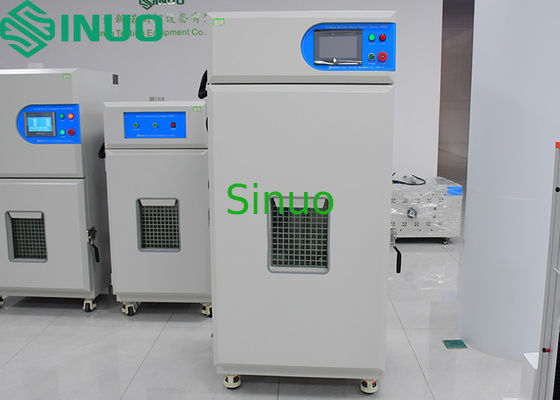

高安全バッテリー 重力衝突試験機 衝撃重量9.1kg UN383
製品情報:
この機器は,質量,高さ,接触面の様々な条件下で機械的な衝撃をシミュレートすることによって,リチウムイオン電池の安全性能を評価するために設計されています.試験では,標準的な影響シナリオでは,バッテリーが燃え上がったり 爆発したりしない
試験原理:
試験サンプルを平面に置き,その中央に横軸に 15.8 mm 径の棒を配置する.9.1 ± 0.1 kg の重量を 610 ± 25 mm の高さから直接棒に落とす.衝突後6時間 検体を観察する各サンプルは1回のみ使用されます.
容認基準:電池が点火したり爆発したりしてはならない.
技術パラメータ:
| 減量 | 9.1±0.1kg |
| 落下高度 | 1 〜 1000 mm (垂直導向式自由落下) |
| 画面の正確さ | ≤1mm |
| 高度精度 | ±3mm |
| 表示モード | タッチスクリーン |
| 横棒の直径 | 15.8±0.2 mm (この鋼棒は電池の中央に垂直に置かれ,重い物体が鋼棒に落ち,鋼棒は四角形の電池の下面に平行している.) |
| 試験スペース | W300 × D500 × H1000mm |
| 内部の箱の材料 | SUS 201# ステンレス鋼 (厚さ1.2mm 強化材と外装箱の総厚さ80mm) |
| 外部の箱材料 | 混ぜたプレートの冷焼 (厚さ1.5mm) |
| 排気孔 | 150mm,箱の裏側に位置する |
| 観測窓 | 単一のドア,オープンオブザーവേഷンウィンドウ,冷たいハンドルドアロック |
| 窓のサイズ | 300*300*10mm厚の耐爆ガラス |
| リフティング メカニズム | 電動式リフティング |
| 衝撃面 | 鋼板 (上と下) |
| 機械の寸法 | W750XD700XH1600 mm |
| パワー | AC 220V 500W |
| 体重 | 約200kg |
他のパラメータ:
|
照明
|
試験室は,高明度のLED照明で設計されており,試験室内での試験状態を簡単に確認できます.
|
|
防爆圧減圧装置
|
磁気爆破防止圧縮機能がある.つまり,保護箱は衝撃波に打たれた後,圧縮ドア (仕様:200*200mm) を自動的に吸収する.強い空気流が襲ったとき爆発の衝撃を減らすために,圧縮ドアは自動的に開閉されます.
|
|
煙の排気ガス
|
排気口直径100mmの排気扇
|
|
保護装置
|
制限保護スイッチ,安全フック (上部プレートの衝突横梁に位置し,安全保護の役割を果たす)
|
|
監視
|
試験領域は高画質のビデオ監視システムで装備されています.データの正確性を確保するために遠隔操作できます.画像は透明で,ピクセル数は400万ピクセル以上です.ストレージデバイスは1Tハードディスク + Lenovoモニターで装備されています.
|
|
タッチスクリーンインターフェース
|
|
| 設置場所 |
地面は平らで,よく換気しています. 装置の周りに強い振動がない 装置の周りに強い電磁場がない 設備の周りに燃やす,爆発する,腐食性のある物質や粉塵がないこと 次の図のように,設備の周りに適切な使用と保守スペースを残す.
|
| 電源供給条件 |
電源:AC220V単相2ワイヤー + 保護接地線 電圧変動範囲:AC (220±20)V 周波数変動範囲 (50±0.5) Hz 電力容量: 約500W 最大電流:3A 電源スイッチ: 5A |
設備の特徴:
1標準重量は9.1Kgで直径は15.8mm (同時に異なる基準を満たすことができます).
2.エンコーダは高度を表示します.インテリジェント制御は0から1000mmまで調整できます (お客様が使用するのに非常に便利です).
3二重柱の設計により重みが自由に落ちて安全上の問題を効果的に防ぎます.
49.1kgまたは10kgの重量は,バッテリー表面に二次的な衝撃を防ぐために,偏りなく,特定の高さ (610mmまたは1000mm) からサンプルに落ちます.
5排気孔を備えた (バッテリー試験中に発生する煙を試験室の外で消耗させるため).
6爆発防止のガラス窓
