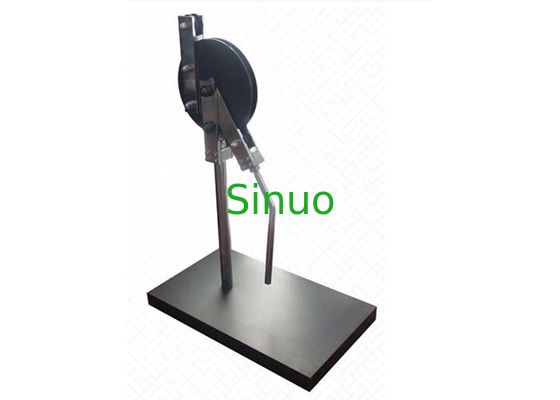

IEC 61386-21 図101 金属および複合電線用の屈曲装置
| Applied Standard: | IEC 61386-21 | Applied Clause: | 第10条4.101 |
| Sample conduit diameter: | 16/20/25mm | Inner bending radius: | 96/120/150mm |
| Outer bending radius: | 113/141/178mm | Groove radius: | 8.1/10.1/12.7mm |
| High Light: | IEC 61386-21 屈曲装置,金属管の折りたたみ装置,複合管の折りたたみ装置 |
||
IEC 61386-21 図101 金属および複合電線用の屈曲装置
製品情報:
各種半固体管や波紋管の耐熱試験に適用され,管の必要な耐熱値を決定し,その耐熱強度を決定する.GB20041 に準拠しています.21-2008 "硬い電線システムに関するケーブル管理管道システムの特殊要件" GB/T14823.2 "電気装置の電線に関する特殊要件-硬い隔離材料の平面電線"そしてJG3050"建物の電流とアクセサリーを隔離する"とZBG33008"ポリビニルクロリッドプラスチック線と線管"IEC61386-21 第10条4.101と図101,その他の要件
技術パラメータ:
機器の仕様表:
| ポイント | 仕様 | ||
| 試料管直径 (mm) | 16 | 20 | 25 |
| 内部の曲がり半径 (mm) | 96 | 120 | 150 |
| 外の曲がり半径 (mm) | 113 | 141 | 178 |
| 溝半径 (mm) | 8.1 | 10.1 | 12.7 |
| 体重 (kg) | 26 | 32 | 41 |
| 尺寸 (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
