IEC 60670-1 組み込みマウントボックスの固さ試験 装置の囲み 機密試験
| Standard: | IEC 60670-1 第12条11 | Sample: | 隠された装着箱 |
| Adjustable angle: | 45° | Main weight: | 72±0.1N |
| Test station: | 単一ステーション | Additional weight: | 8±0.1N |
| High Light: | 組み込みマウントボックスの固定性試験装置,固定箱の固さ試験装置,IEC 60670-1 装着箱の固定性試験装置 |
||
IEC 60670-1 組み込みマウントボックスの固さ試験 装置の囲み 機密試験
製品情報:
標準:装置は,IEC60670-1第12項の標準要件に従って設計および製造されている.11図 12, 13, 14 に示されています
標本:IEC60670-1第7節に従って分類された隠蔽されたおよび半隠蔽された設置箱および囲み2.1.
試験の目的と原則: 製造者の指示に従って正しく設置された後,固体壁,天井,床に隠されたまたは半隠された設置箱またはホイシング.そして,組み込み固定装置は,サンプルが壁に正しくインストールできるようにする必要があります床や天井を覆うため,移動や落下せずに正常な使用を可能にする必要があります.
この試験では,固定箱の正規の固定をシミュレートし,主重量を使って垂直方向に (72±0.1) N の力を施し,追加の重量 (8±0.1) N を施す.1) N は,50mm の高さから 10 回,主要な重量に落とします.試験終了後,固定箱の固定装置の固定強さを確認するため,固定箱の固定板上の移動は0,5mmを超えない.
装置の構造と特徴:

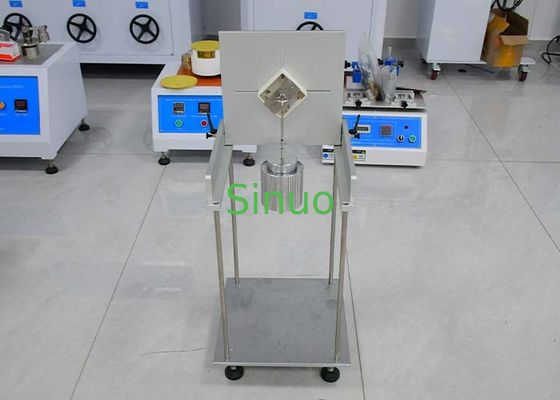

装置は,固定上板,角度調整装置,主要重量F,追加重量G,固定箱,補助固定装置からなる.アクセサリーの重量は総重量の10分の"です.
機器の寸法: 約: 350×350×600 (mm) W×D×H 機器の重量: 25kg
技術パラメータ:
| テストステーション | シングル |
| 上部板を設置する |
横軸型マウントスクリュー用の長いスロットにより,マウントプレートはサンプルに固定できます.下図のように調整可能な角は45°です.
|
| 重量構成 |
主重量: 72±0.1N x1; 追加重量: 8±0.1N x1 注: 主重の重量は,それに対応するフック重量を含みます. |
| マウントボックス |
組み込みの隠蔽または半隠蔽のマウントボックスをマウントするために使用できます.標準サイズ要件に従って,サンプルのすべての側から少なくとも20mmのギャップが必要です. 標準のマウントボックス 顧客のサンプルサイズ
|
| 固定装置 |
試料の固定孔に固定装置をロックするために使用される1セット |
