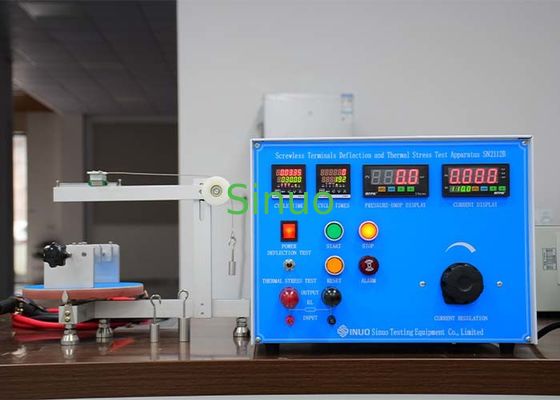

IEC 60884-1 図 14 スクリューレス端末 屈曲と熱圧試験装置
| Deflection angle: | 0-360° | Deflection direction: | 30°±3° |
| Deflection force: | 0.25N,0.5N,1.0N | Number of trials: | 192サイクル |
| On/off time: | 30分前設定可能 | Test current: | AC 1~99.9A±(3%±1A |
| Voltage drop range: | 0~199.9±(3%±1mv) | Judgment criteria: | 22.5mVを超えない |
| High Light: | 熱圧試験装置 スクリューレス・ターミナル 折りたたみ試験装置 スクリューレス・ターミナル,Screwless Terminals Deflection Test Apparatus |
||
IEC 60884-1 図 14 スクリューレス端末 屈曲と熱圧試験装置
製品情報:
この装置は,IEC 60884-1:2022第12項に適合しています.3.11 (a) と (b) 項 123.12 図14 IEC60669-1 第12項3.11など
固定された硬い固体電導体が,正常な設置中に曲がった場合でも固定されているかどうかを確認するために使用されます.導体を歪め,電圧低下を測定する螺旋式端末の固定能力と接触性能をチェックする.普通の使用中に発生する電気的および熱的ストレスを耐えることができるかどうか確認するために使用されます.
装置は操作が簡単で,負荷電流は調節可能で,サンプル装置は標準要件に従って製造されています.
技術パラメータ:
| パラメーター名 | パラメータデータ |
| 傾きテスト | |
| 電源 | クライアントのローカル電源条件と一致する |
| 傾き角 | 0-360° |
| 傾斜方向 | 12つの方向のいずれかに 30°±3°の差がある |
| 傾き力 | 0.25N,0.5N,1.0N |
| 施された力方向 | 曲げない導体に垂直 |
| 試験電流 | 最大.100A |
| 熱圧試験 | |
| 試験数 (サイクル) | 192 サイクル,事前に設定できます |
| オン/オフ時間 | オン: 30分,オフ: 30分,プリセット可能 |
| 試験電流 | AC 1~99.9A±(3%±1A) |
| 低電圧測定範囲 | 0~199.9±3%±1mv |
| 判断基準 | 圧力の低下は22.5mVを超えない. |
