| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 5 セット / 月 |

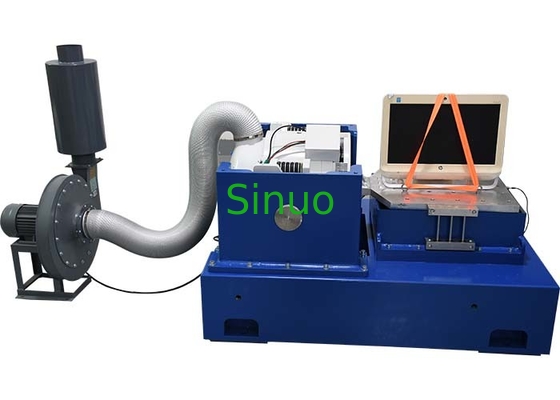

電動自転車用電池振動試験機 周波数範囲 1 〜4500Hz
製品情報:
振動テストは,コンポーネントまたはデバイスを刺激またはショックさせ,実際の環境でどのように反応するかを見る行為である.振動テストの適用範囲は非常に広い,電子回路板などの工業製品から航空機,船舶,ロケット,ミサイル,自動車,家電など
Sinuoは,すべての刺激とテストのスキームをあなたに提供し,国連38などの国内および国際基準に従って製品の品質を証明することができます.3GB,GJB,UL,JIS,DIN,ISO,BS,MIL,IECとASTM
振動装置の選択式と振動発電機の構造図
1試験条件は,顧客の会社によって決定されます.
2試験タイプ:シナススイープ ランダム
3周波数応答範囲: 1-4500Hz
4公式:A (g) = (πf) 2Dcm/980 (A) =0.002DmmF2
D=A/0.002F2
F=M (kg) ×A (g)
装置の配置説明書:
| プロジェクト | 設定説明書 | Qty |
| 振動テーブルボディ | A07S23 電磁刺激発電機 | 1 SET |
| 移動コイルのための自動センター制御装置 | 1 SET | |
| B402S 冷却扇風機 | 1 SET | |
| VT40 垂直拡張テーブル (400×400mm) | 1 SET | |
| HG40 油膜の水平スライド (400×400mm) | 1 SET | |
| デジタルスイッチする電源増幅器 | SAO7K デジタルスイッチング パワーアンプ | 1 SET |
| サーボ保護システム | 1 SET | |
| 刺激電源 | 1 SET | |
| デジタル振動制御装置 | VCSusb-2 デジタル振動制御装置 | 1 SET |
| システム加速センサー | 2 PCS | |
| 制御ソフトウェアのインストールCD | 1 SET | |
| コントロールコンピュータ | 1 SET | |
| アクセサリー | 接続ケーブル/空気管 | 1 SET |
| 操作説明書,検査報告,証明書,整備手帳 | 1 SET | |
| アクセサリーツール (T型レンチキー,六角式レンチキー,スクリュードライバーなど) | 1 SET | |
| 振動する圧棒/圧棒クリップ | 1 SET |
装置の技術パラメータ:
| A07S23 電磁刺激発生器のパラメータ | |
| 最大シヌソイド刺激力 | 700Kg.f (6860N) のピーク |
| 最大ランダム刺激力 | 600Kg.f (6860N) r.ms |
| 最大衝撃刺激力 | 1400Kg.f ((11760N) のピーク |
| 周波数範囲 | 1 〜4500 Hz |
| 最大移動量 | 51mm p-p |
| 最大速度 | 2m/s |
| 最大加速 | 100G (980m/s)2) |
| 最大負荷: | 300kg |
| 振動隔離周波数: | 2.5 Hz |
| 移動コイル直径: | フ230mm |
| 移動コイル重量: | 7kg |
| テーブルの上にスクリュー | 16×M10 |
| 流量漏れ | <10ガウス |
| 許容される異常モメント | 300N.m |
| 設備の大きさ |
915mm×740mm×780mm (垂直膨張表を含まない) |
| 機器の重量 | 880 kg (水平スライドテーブルを除く) |
| SA-6Kデジタルスイッチングパワーアンプ | |
| 出力 | 7KVA |
| 出力電圧 | 120V |
| 出力電流 | 70A |
| 増幅器の効率 | ≥90% |
| オンオフレベル | 116KHz |
| SNR | ≥65dB |
| 騒音 | ≤70dB |
| 増幅器のサイズ | 900mm×600mm×1130mm |
| サーボ保護システム | |
| 機能 | 温度,風圧,過圧,過電圧,過電流,入力の低電圧,外部故障,制御電源,論理故障,入力の相損失 |
| デジタル振動制御器 VCSusb-2 | |
| ハードウェア構成 | 2つの同時入力チャンネル,1つの出力チャンネル |
| 制御機能モジュール | シヌス ランダム クラシックショック |
| コントロールコンピュータ | 17 ブランドのオリジナルコンピュータ,LCDモニター,Windows 10 |
| ソフトウェア | 中国語/英語操作,時間領域と周波数領域分析,信号源,シナス周波数スイープ分析,など. 自動的にWORDテストレポートを生成することができます.信号とデータを保存するテストパラメータと分析機能を設定します. |
|
システム加速器 LAB-24112 |
周波数範囲:112000Hz 感度: 30PC/g 温度範囲: -40~180°C |
| VT40 垂直拡張テーブル | |
| 材料 | マグネシウム合金,表面硬化 |
| テーブルサイズ | 400×400 mm |
| 固定穴 | M8 長方形配列 耐久性 耐磨性 |
| 上限使用頻度 | サイナス2000Hz ランダム2000Hz |
| 体重 | 約15kg |
| HG40 ホロジナルオイルフィルム スライドテーブル | |
| 材料 | マグネシウム合金,表面硬化 |
| テーブルサイズ | 400×400 mm |
| 固定穴 | M8 長方形配列 耐久性 耐磨性 |
| 上限使用頻度 | サイナス2000Hz ランダム2000Hz |
| 体重 | 約18kg (接続頭なし) |
| B402S 冷却扇風機 | |
| 扇風機電源: | 4KW |
| 扇風機流量 | 41m3/s |
| 電気要件 | |
| 電源 | AC3相 380V/50Hz 18 KW |
| 圧縮空気 | 0.6Mpa |
| 地面抵抗 | ≤4Ω |
