| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月20セット |

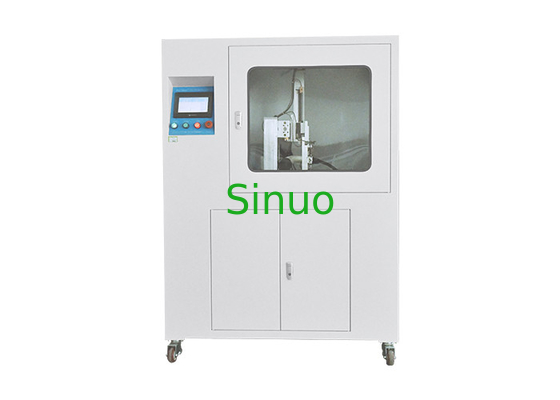

IEC 62196-1 充電銃 電子ロック装置 総合試験装置
製品概要:
標準:IEC62196-1に従って:2022.
サンプルと制限:
DC車両プラグの電子ロック装置 (GB/T 20234.4-2023標準の図10と図11を参照)
AC車両ソケット電子ロック装置 (GB/T 20234.2-2015標準図A.2を参照)
DC車両プラグの機械的なロック装置 (GB/T 20234.4-2023規格の図10と図11を参照)
AC車両プラグの機械的なロック装置 (GB/T 20234.2-2015標準図Aを参照)1図 A.3)
適用:電気自動車の充電インターフェイスなどの電子ロック装置を備えた電気アクセサリーの工業用プラグとソケットとコップラーが機械的なストレスを耐えられる過剰な磨きや他の有害な影響なしに正常な使用中に発生する電気的ストレスや熱的ストレス.
試験原理: 試料の電子ロックメカニズムに力を与えるために,伺動モーター駆動メカニズムを使用し,通常の動作を実現するために,電子制御メカニズムを使用します.緊急ロック解除電子ロックメカニズムの極端な状態サイクル寿命と機械的強度試験.電源開閉時間,テスト速度,ストロークはすべてタッチスクリーンで事前に設定できます.
構造と特徴:
セルボモーター,精密ボールスクリュー,同期ベルトトランスミッション,カラータッチスクリーン操作,強力なデジタルディスプレイ機能によって駆動される統合フレームを採用しますPLC インテリジェント制御システム銃の電子機器の充電に適した3軸調節可能なクランプも採用しています.
使用環境:電源:AC380V±10%/50-60Hz,5Kw,作業温度0-40°C,湿度30%-90%.
技術パラメータ:
| サイズ | 約W1000*D900*H1400mm 体重:約200kg | |||
| 試験用品 |
a) 電子ロック装置の正常動作 (使用寿命) の試験 (b) 電子ロック装置の手動緊急解錠試験 (c) 電子ロック装置の極端な状態でのサイクル寿命 d) 電子ロック装置の構造強度試験 |
|||
| 駅 | 単一の駅 | |||
| 電気制御方法 | Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作 | |||
| 動作モード | 手動またはプログラム制御操作 | |||
| 固定装置 |
a) 独立電子ロック装置の固定装置またはユニバーサル固定装置を満たす. (b) アメリカ標準とヨーロッパ標準のACとDC充電インターフェイスのユニバーサルフィクチャーを満たす |
|||
| 試験機能 | 押棒電子ロック試験機能で装備 | |||
| 電子ロック装置のロックを解除 | 電子ロック装置の手動解鎖操作が可能で,電子制御の自動操作モードを採用する.電子ロック装置の通常の動作 (使用寿命) の要件を満たすプログラムを実現する. 解鎖力要求は (0~50) Nを満たし,表示誤差は ≤± 0.5%F.S.,解像度は≤0.1N | |||
| 電子ロック装置の力 | 電子ロック装置のロック棒メカニズムに力を与える装置を装備する.力を適用する装置は,ロック棒の端をクランプし,軸推力または引力を行使することができます. 力の測定範囲は (0~50) N に満たされ,表示誤差は ≤± 0.5%F.S.,解像度は ≤0.1N で,力の適用速度を調整し,一定の力値を保持することができます.力を施す装置は,力を帯びた部品の移動とロック棒の位置を測定できる.値誤差 ≤±0.02mm,解像度 ≤0.01mm を示し,移動測定範囲が (0~50) mm に満たされる | |||
| 極度変換 | PLCプログラムは,電子ロックの状態フィードバックをモニタリングした後,1秒後に自動的に切り替え,切り替えます. | |||
| 電源を切り替える | (0 〜 24) VDCは調節可能で,電圧精度は0.5レベル以上,解像度 ≤0.1V | |||
| 前向きチャンネル | (0~5000) ms の範囲は任意に設定できます,解像度は ≤1ms | |||
| 逆伝導 | (0~5000) ms の範囲は任意に設定できます,解像度は ≤1ms | |||
| インターバル | インターバル時間: (0~200) s,解像度 ≤1s, 1~200mA 調整可能な負荷電流の範囲内で任意に設定できます. | |||
| 機能 | 1~200mAの調整可能な負荷電流スレーブで装備され,電子ロック解鎖/ロックシグナルをフィードバックし,信号のオン・オフ状態と時刻を記録するモニタリング装置を装備する. | |||
| 誤差決定 | 信号のフィードバック判断,異常時自動停止 | |||
| 試験頻度 | (0~99999) の範囲内で任意に設定します | |||
| 安全保護 | 地面保護,短路保護,過負荷保護 | |||
| 主な構成 | ||||
| 名前 | 仕様 | ブランド | QTY | |
| PLC | FXシリーズ | 三?? 市 | 1セット | |
| タッチスクリーン | 7インチ | ワインビュー | 1セット | |
| モーター | 400W | ヒュイチュアン | 1セット | |
| 電源を切り替える | 35W/24V/ | 中途半端に | 1pcs | |
| 中間リレー | 4J2J | オムロン | 複数 | |
| 他の電気部品 | チント,フジ | 複数 | ||
| フォースセンサ | 10kg | チェンqing | 1セット | |
| 機械加工と固定装置 | シヌオ | 1セット | ||
| シャーシ | シヌオ | 1pcs | ||
