IEC 62423 回路遮断器 500A 残留電流試験システム
製品概要:
IEC 1008-1、IEC 61009-1、IEC 62423などの規格に準拠しています。 主なコンポーネント（電源キャビネット、漏電制御キャビネット、抵抗負荷キャビネット）
備考：電源キャビネットは顧客が提供します。
技術パラメータ:
1. 動作電源：三相四線式 380V±10％。
2. 設備容量：90KVA。
3. 出力電圧：ユーザーが提供。
4. AC型 50Hz AC残留電流：2mA-10A、連続可変、精度レベル：0.5レベル。
20-500A、ステップ出力、精度レベル：1.5レベル。
5. A型 半波脈流残留電流：0°：5mA-7A、90°：5mA-5A、135°：5mA-2A、精度レベル：2.0レベル。
6. 150H、400Hz、1000Hz 残留電流：2mA-10A、精度レベル：0.5レベル。
7. 平滑DC電流：2mA-10A、精度レベル：1.0レベル。
8. 試験周波数：50/60Hz、150Hz、400Hz、700Hz、1000Hz。
9. 複合波（F型）には、10Hz成分3.5％、50/60Hz成分13.8％、1000Hz成分13.8％が含まれます。
10. タイミング精度：5mS、分解能1mS。
11. 三相負荷電流：AC 1-125A、抵抗重ね合わせ固定出力。
12. 清志電気パラメータ：AC 500V/5A、精度レベル：0.5レベル。
13. 自動試験インターフェース:
試験項目の自動編集と試験データの自動記録
試験内容:
(1) 9.9.2、無負荷時に残留電流を使用して試験を行います。
(2) 9.9.2.1：残留電流が着実に増加する場合、動作の正確性を検証します。
(3) 9.9.2.2：残留電流が遮断された場合、動作の正確性を検証します。
(4) 9.9.2.3：残留正弦波AC電流が突然現れた場合、動作の正確性を検証します。
S型：表2の残留電流と試験時間が突然加わった場合、製品はトリップしません。
(5) 9.9.2.4：残留電流値が5Inから500Aの間で突然現れた場合、正確性を検証します。
電流グレードは次のとおりです：5A、10A、20A、50A、100A、200A、500A。
(6) 9.9.3 負荷がかかっている場合、残留電流で試験を行います。
定格電流下では、9.9.2.2および9.9.2.3に従って試験を行います。
(7) 9.9.5 電源電圧に関連する動作機能を持つRCDの特別な試験条件。
定格電圧の0.85倍と1.1倍で試験を行います。
(1) 9.21.1.1 残留脈流DC電流が継続的に上昇する場合、正しい動作を検証します。
(2) 9.21.1.2 突然の残留脈流DC電流が発生した場合の正しい動作の検証
(3) 9.21.1.3 負荷下での正しい動作。定格電流で、9.21.1.1に従って試験を行います。
(4) 9.21.1.4 残留脈流DC電流が0.006Aの平滑DCに重畳された場合の正しい動作を検証します。
(1) 9.1.2 複合残留電流が着実に増加する場合、正しい動作を検証します。
(2) 9.1.3 複合残留電流が突然印加された場合、正しい動作を検証します。 RCDの遮断時間を検証し、試験電流は1.4In x 5Inに校正されます。
(3) 9.1.4 2つの極のみに電力が供給されている場合に残留電流が発生した場合の4極F型RCDの正しい動作を検証します。
9.1.2に従って4極製品を試験しますが、中性導体と線の1つのみを試験します。
(4) 9.1.6 突入残留電流下での性能を検証します。ピーク電流10Indのパルスを印加し、前方方向に3回、逆方向に3回測定し、製品はトリップしません。
(5) 9.1.7 脈流DC残留電流が10mAの平滑電流に重畳された場合の正確性を検証します。定格周波数でAC残留電流に10mAの平滑DC残留電流を重畳します。
(1) 9.2.1.2 1000 Hz以下の正弦波AC残留電流の正確性の検証
a. 30秒以内に0.2Inから表2に指定された残留電流動作値まで徐々に増加させます。
b. 遮断電流を検証します。表2に指定された電流が突然現れた場合、製品のトリップ時間を試験します。
一般RCD：T＜0.3s S型RCD：0.13s ≤ T ＜0.5s
(2) 9.2.1.3 AC残留電流が平滑DC残留電流に重畳された場合の正しい動作の検証。
定格周波数でAC残留電流（AC型）に定格残留動作電流の0.4倍を重畳します。
平滑DC残留電流または10mAの平滑DC残留電流（大きい方）。
(3) 9.2.1.4 脈流DC残留電流が平滑DC残留電流に重畳された場合の正しい動作
定格残留動作電流の0.4倍の平滑DC残留電流または10mAの平滑DC残留電流（大きい方）を、定格周波数（A型、0°角度）のAC残留電流に重畳します。
(4) 9.2.1.5 二相整流回路によってDC残留電流が生成された場合の正しい動作を検証します
a. 0.2Inから2Inまで電流を徐々に増加させて、製品のトリップ電流を試験します。
b. 表1に指定された電流値に従って、突然漏れ電流を加え、製品のトリップ時間を試験します。
(5) 9.2.1.6 三相電源の整流回路でDC残留電流が生成された場合の正しい動作の検証
a. 0.2Inから2Inまで電流を徐々に増加させて、製品のトリップ電流を試験します。
b. 表1に指定された電流値に従って、突然漏れ電流を増加させ、製品のトリップ時間を試験します。
(6) 9.2.1.7.1 無負荷時の平滑DC残留電流の正しい動作を検証します
a. 0.2Inから2Inまで徐々に増加させて、製品のトリップ電流を試験します。
b. 表1に指定された電流値に従って、突然漏れ電流を増加させて、製品のトリップ時間を試験します。
(7) 9.2.1.7.2 負荷下で、平滑DC残留電流で正しい動作を検証します。
0.2Inから2Inまで電流を徐々に増加させて、製品のトリップ電流を試験します。
(8) 9.2.3 中性線と相（1相）のみに電力を供給して、三極および四極B型RCDの正しい動作を検証します。
9.2.1.2および9.2.1.7.1に従って試験を行い、中性線と相（1相）のみに電力を供給します。
(9) 9.2.4 試験後、RCDが
2.5Inの平滑DCの試験電流によってトリップすることを確認します。
構造:

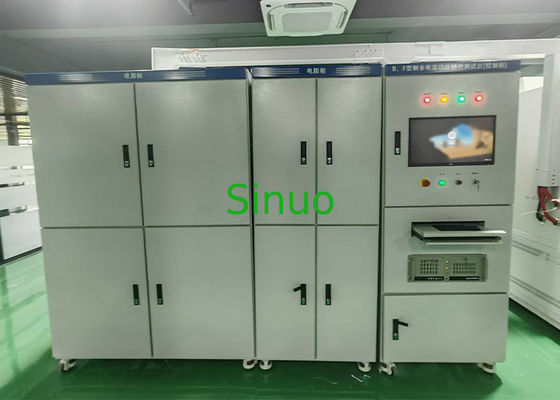

機器構成紹介
1. 漏電制御キャビネット:
主に3つの漏電テスター（S1）閉鎖漏電、B型10A漏電、500A漏電）と制御回路で構成されています。
AC型（商用周波AC）、A型（商用周波ACおよび脈流DC）、F型（可変周波ACおよび複合波）、B型（フル機能）など、この段階ですべてのタイプの残留電流回路遮断器の試験を実現できます。
150、400、1000Hz以下の正弦波AC残留電流、平滑DC残留電流に重畳されたAC残留電流、平滑DC残留電流に重畳された脈流DC残留電流、二相または多相整流回路によって生成された脈流DC残留電流、平滑DC残留電流を含みます。
2. 自動制御システム：主にAdvantech産業用コンピュータ（I7/8G）、21.5インチLCDスクリーン、MCGSオールインワンマシン、清志電気パラメータ、Omron PLCおよびさまざまな低電圧制御コンポーネント、サンプリング変圧器などで構成されています。
3. 125A負荷電流：この負荷は、複数の抵抗を並列に接続した1〜125Aの全抵抗負荷です。（0.5A、1A、2A、3A、5A、10A、10A、20A、40A、50A）、コンタクタによって制御され、自動的に切り替わり、三相が同時に動作します。
