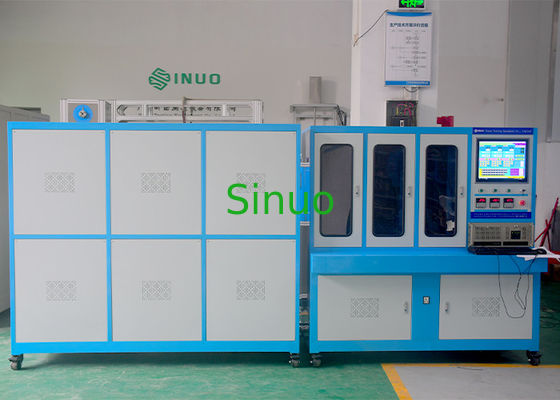

IEC 60898-1 回路ブレーカーのトリップ特性温度上昇試験機
製品概要:
この試験装置は、以下の規格の要件に従って設計および製造されています。
IEC60898-1 条項 9.8、9.9、9.10、IEC 60947-1 条項 7.2.1 など。
この装置は、定格電流の 1.13 倍、1.45 倍、2.55 倍を印加して、指定時間内にトリップするかどうかをテストすることにより、回路ブレーカーが要件に準拠していることを検証するために作られています。この試験装置は、回路ブレーカーの瞬時トリップ特性もテストできます。つまり、定格電流の 3 ～ 20 倍を印加して、時間内にトリップするかどうかをテストします。また、28 日間の試験と温度上昇試験の要件も満たしています。
成形ケース回路ブレーカーとミニチュアサーキットブレーカーの工場出荷前のオンライン試験に適しています。回路ブレーカーメーカーの電気性能試験に必要な装置です。
技術パラメータ:
| プロジェクト仕様 | パラメータ内容 |
| 適用規格 | IEC 60898-1 |
| 条項 | 9.8、9.9、9.10 |
| 制御方法 | 18.5 インチタッチスクリーンコンピューター操作 |
| プログラム言語 | 英語 |
| 試験項目 |
1. ミニチュアサーキットブレーカーの遅延試験 1.13+1.45In; 2.55In 2. ミニチュアサーキットブレーカーの瞬時試験 3-20In 3. ミニチュアサーキットブレーカーの温度上昇試験 4. ミニチュアサーキットブレーカーの 28 日間試験 |
| 試験ステーション | 1 ステーション |
| 入力電源 | AC380V 50Hz 40kVA |
| 遅延トリップパラメータ | |
| 出力 AC 電流 | 1～320A |
| 出力 AC 電圧 | 1-5V |
| 出力電流チャンネル | 1 チャンネル、マルチ P 回路ブレーカーの接点を直列に接続して、複数のスイッチを同時にテストします (最大 3 個)。 |
| 試験用ミニチュアサーキットブレーカー製品 | 2.5～125A |
| 電流出力波形 | 正弦波 (補正装置の電流波形歪みは 5% 以下、システム誤差は 3% 以下) |
| 電流制御方法 | 自動調整、電流はタッチスクリーンで設定 |
| 電流精度 | レベル 0.5 |
| 電圧精度 | レベル 0.5 |
| 変圧比 | 400/5A |
| 試験時間 | 1～999999 秒 |
| 電流 | 電流の 1.13 倍を印加した後、5 秒以内に自動的に 1.45 倍の電流に上昇します |
| フィクスチャ | 端子方式を採用、遅延：1 ステーション、瞬時：1 ステーション。 |
| 瞬時トリップ試験 | |
| フィクスチャ | 端子方式を採用、遅延：3 ステーション、瞬時：1 ステーション。 |
| 出力電流 | AC3A～2500A |
| 瞬時トリップ電流 | 3-20 In |
| 出力電圧 | 1-5V |
| 出力電流チャンネル | 1 チャンネル |
| 電流精度 | 0.5 レベル |
| 分解能 | 1A |
| 瞬時試験時間 | ≤0.2s |
| 動作時間上限設定 | 1～200ms |
| 動作時間下限設定 | 1～200ms |
| 試験ステーション | 1 ステーション |
| タイミング時間 | 1～9999ms |
| 保護機能: | 短絡保護、過負荷保護、漏電保護 |
| 温度上昇試験 | 通常の動作条件下で、指定された条件に従って回路ブレーカーを試験する場合。回路ブレーカーは、その機能または使用の安全性を損なうような損傷を受けてはなりません。 |
| 温度測定チャンネル | 16 チャンネル、温度分解能：0.1 度、(1 チャンネルはチャンバー内の周囲温度を測定) |
| 熱電対 | T 型または K 型 |
| 温度曲線 | 温度データロギングテーブル付きのコンピューター表示 |
| 温度測定範囲 | 0～200 度 |
| 28 日間試験 | |
| 試験プログラム | サンプルには AC 30V と定格電流が供給され、通電時間は 21 時間、電源オフ時間は 3 時間、サイクルは 28 回です。最後の通電サイクル中に端子温度が測定され、初期測定温度と比較して、温度上昇値が標準要件と比較されます。温度上昇測定後、電流は 5 秒以内にトリップ電流値に上昇し、回路ブレーカーは所定/プリセット時間内にトリップする必要があります。 |
| 出力電圧 | AC 30V 以上 |
| 出力 AC 電流 | AC 3-125A |
| 通電時間 | 通電時間 0-99h、プリセット可能 |
| 電源オフ時間 | 0-99h プリセット可能 |
| サイクル数 | 0-9999 回プリセット可能 |
| トリップ時間 | 記録可能 |
| トリップ電流 | 3～200A |
| 結果の評価 |
1. 試験中に回路ブレーカーがトリップしたかどうか。トリップした場合は不合格、トリップしなかった場合は合格。 2. 温度上昇の比較、標準値より 15K を超える場合は不良、標準値を超えない場合は許容。 3. 電流がトリップ電流に上昇した後、所定/プリセット時間内にトリップする場合は許容、所定/プリセット時間を超えるかトリップしない場合は不良。 |
| 構成 | |
| 接続ケーブル | 温度上昇試験用ワイヤ：1、1.5、2、2.5、4、6、10、各仕様の長さは 1 メートル、各仕様に 5 個をマッチング。16、25、35、50、各仕様の長さは 2 メートル、各仕様に 5 個をマッチング |
| 熱電対 | K 型、16 個、各 2m の長さ |
| チャンバー内の温度制御 |
1 個、チャンバーを (RT+5～50℃) に加熱するため チャンバーを (RT+5～50℃) に加熱するため 各チャンバーに 1 つの加熱エレメント。 各チャンバーの温度を設定および維持するための制御システム。 1 つのレギュレーターがコントロールパネルに取り付けられています。 |
| ハードウェア | 18.5 インチ以上のコンピューターディスプレイ、WIFI 付き |
| ねじ穴 | 各ワークステーションには、ボックス外の機器との接続を容易にするためのねじ穴が装備されています |
| ソフトウェア | 編集可能なプログラムセグメント、曲線形成、レポート生成、印刷可能 |
機器の特性:
機器チャンバーは高品質鋼で溶接され、プレートはコーティングおよび密閉されており、表面は帯電防止、防錆、防食コーティングが施されています。機器の上部には、パネル、電源スイッチ、およびさまざまなワイヤ端子 (遅延トリップ試験用) が装備されています。機器は合理的に設計されており、利便性、簡単な操作、信頼性の高い性能、美しい外観という利点があります。
標準 IEC60898-1 条項 9.10.2.1 または 9.10.2.2 の遅延トリップに従い、SN2501C のチャンバーは同時に独立して試験できます。IEC60898-1 条項 9.10.3.2-9.10.3.4 の瞬時試験に従い、異なる時間でのみ試験できます。
| 試験タイプ | 組み合わせ 1 | 組み合わせ 2 | 組み合わせ 3 | 組み合わせ 3 |
| 遅延トリップ試験 | √ | |||
| 瞬時トリップ試験 | √ | |||
| 温度上昇 | √ | √ | ||
| 28 日間試験手順 | √ |
チャンバーには加熱装置が装備されており、温度制御範囲は RT+5～50℃ で、チャンバー内のモデルサンプルを通常の周囲温度で使用できるようにし、3 方向の周囲温度監視機能が含まれています。
ソフトウェアは、標準手順の完了を待つことなく、いつでも任意の試験プログラムの実行を終了し、終了時に得られた結果を保持できる必要があります。
試験原理:
この試験装置は、低電圧および高電流出力の原理を採用し、機械内の大電流を使用して変圧器の出力電流を絶縁し、タッチスクリーンを介して電流サイズを設定し、定電流源が変圧器の出力電流のサイズを調整し、電流を自動的に安定させる機能があります。タッチスクリーンを使用して試験時間を設定し、試験トリップ時間を比較して回路ブレーカーの品質を評価するオプションがあります。
|
|
