| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | t/t |
| 供給能力: | 月10組 |

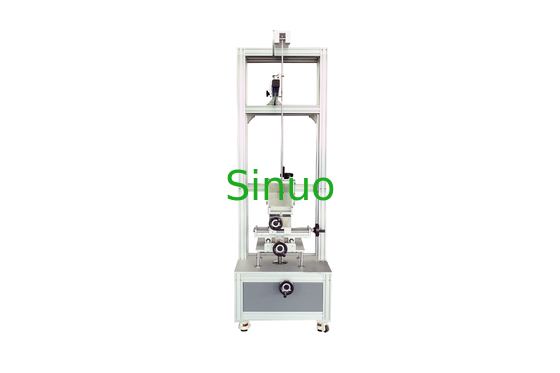

低エネルギーペンドラム衝撃試験機 IEC 60898（回路ブレーカーおよびソケット試験用）
製品概要:
この低エネルギーペンドラム衝撃試験装置は、IEC 61009-1:2012 および IEC 60898-1:2015 規格に準拠した機械的衝撃抵抗試験を実施するように設計されています。スイッチソケット、パネルマウントおよびレールマウント回路ブレーカー、コンタクタ、設置ボックス、および通常の使用中に機械的ストレスを受ける可能性のあるその他の電気デバイスに適用できます。
1メートルのペンドラム原理（試験 Eha）を使用し、衝撃ハンマーを定義された高さから解放し、重力エネルギー変換を通じて試験サンプルに正確な衝撃を与えます。これにより、現実世界の機械的衝撃をシミュレートし、露出部分の耐久性と構造的安全性を評価します。
主な特徴:
規格準拠: IEC 61009-1:2012、IEC 60898-1:2015
設置不要: フロアスタンディング設計、すぐに使用可能
フレキシブルな取り付けブラケット: X、Y、Z 方向（±100 mm）に完全に調整可能で、水平軸と垂直軸の両方で ±90° 回転可能
ターゲット衝撃試験: リリース角度を調整して、サンプルの前面または側面を打つことができます
多用途のサンプルサポート: パネルマウント、レールマウント、および埋め込みマウント回路ブレーカーに対応
技術的パラメータ:
| モデル | SN2507 |
| 適用可能なサンプル範囲 | パネルマウント、レールマウント、埋め込み、パネルマウント回路ブレーカー |
| 衝撃要素ヘッド | R10 ポリアミド、硬度 HR100 |
| 衝撃要素質量（等価質量） | 150±1g(200g) |
| 取り付けブラケットの品質 | 10±1Kg |
| 取り付けブラケット | 取り付けプレートを中心に ±90° 回転可能、取り付けプレートは垂直軸を中心に ±90° 回転可能、X、Y、Z の 3 軸を調整可能 |
| 位置調整 | ブラケット X-100～100mm、Y-100～100mm、Z-100～100mm ストローク調整可能 |
| スイングペンドラム | 長さ 1000±1mm、質量 100±1g、材料外径 9 mm、肉厚 0.5 mm のスチールペンドラム |
| 衝撃高さ | 0-500mm、スケール表示（対応する角度変換） |
| 回路ブレーカー取り付けプレート | 175*175*8 積層板 |
| 試験片固定具 |
非密閉型回路ブレーカー取り付け固定具
パネルマウント回路ブレーカー取り付けクランプ
|
| 寸法 | 860mm×650mm×2000mm |
| 重量 | 約 140 KG |
| エネルギー /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 等価質量 /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 落下高さ ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| 注 1、注 3.2.2 を参照してください。注 2、この部分のジュール (J) のエネルギー単位は、標準重力加速度 (g) から導出され、g の全値は丸められます: 10m / s2。 | |||||||||||||||
