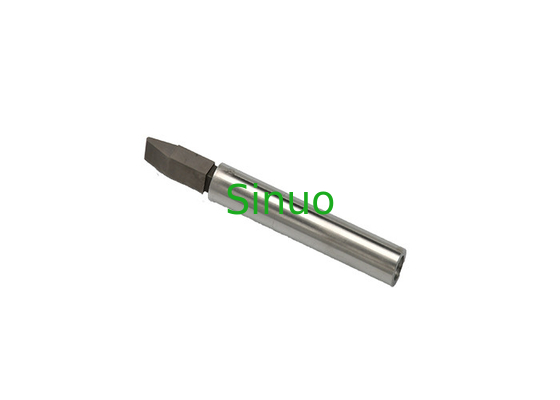

IEC 60335-2 家庭電化製品用スクラッチツール SN2210-27
| Standard: | IEC60335-2-24 | Probe tip radius (mm): | R1 |
| Probe diameter (mm): | 6mm | Length of the tip (mm): | 8.6mm |
| Length of the probe (mm): | 20mm | Warranty: | 1年 |
| High Light: | IEC 60335-2 スクラッチツール、SN2210-27 スクラッチツール,SN2210-27 Scratch Tool |
||
IEC 60335-2 家庭電化製品用高品質スクラッチ ツール SN2210-27
商品情報：
規格:IEC60335-2-24 図 102.
用途: スクラッチツールチップは、スクラッチテストを行うために保護された冷却システムと密接に接触するアクセス可能な要素表面を含む、すべての保護された冷却システムのアクセス可能な要素表面を持つ家電製品用です。
試験サンプル：冷蔵庫およびその他の冷凍機器。
特徴：関連規格に従ってご使用ください。
パラメーター：
|
モデル |
SN2210-27 |
|
プローブ先端半径 (mm) |
R1 |
|
プローブ直径 (mm) |
6 |
|
先端の長さ(mm) |
8.6 |
|
プローブの長さ(mm) |
20 |
操作手順:
IEC 60335-2-24 の 22.107.2 項を参照してください。
保護された冷却システムと密接に接触しているアクセス可能な表面を含む、保護された冷却システムコンポーネントのアクセス可能なすべての表面は、先端が図 102 に示されているツールを使用して引っ掻かれます。
このツールは、次のパラメーターを使用して適用されます。
- 試験面に対して直角の力………………………………………………35N±3N
- 試験対象の表面に平行な力………………………… ...................250Nを超えないこと。
工具は約 1mm/s の速度で試験対象の表面全体に引かれます。
試験される表面は、チャネルの軸に対して直角の方向に３つの異なる位置で、およびチャネルの軸に平行な方向にチャネル上の３つの異なる位置で引っかき傷が付けられる。後者の場合、傷の長さは約 50 mm となります。
傷は互いに交差してはならない。
器具の適切な部分は、試験圧力を 50% 減じた 22.7 の試験に耐えるものとする。
知らせ：
損傷を防ぐため、本装置を地面に落とさないようにしてください。
乾燥した環境に保管してください。
