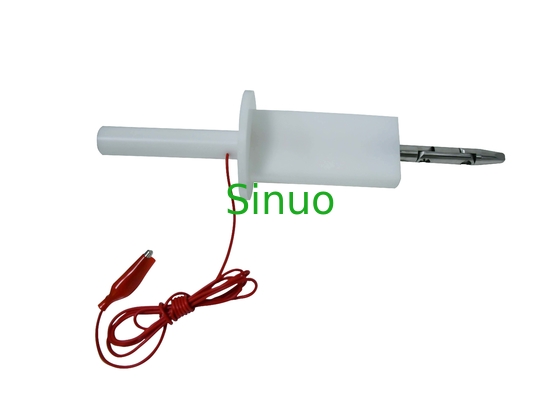

IEC 61851-1のわにクリップが付いているステンレス鋼IPXXB標準的なテスト指
| Model: | SN2210-2 | Name: | 標準的なテスト指 |
| A-A Section diameter: | Ф50 （mm） | A-A Section width: | 20±0.2 （mm） |
| Fingertip taper: | 14 o 0 -10 ' | Fingertip to baffle: | 180±0.2 （mm） |
| Baffle diameter: | Ф75±0.2 （mm） | Baffle thickness: | 5±0.5 （mm） |
| High Light: | IPXXB標準的なテスト指,ステンレス鋼標準的なテスト指,わにクリップ標準的なテスト指 |
||
IEC 61851-1のわにクリップが付いているステンレス鋼IPXXB標準的なテスト指
プロダクト概観:
これはIEC 61851-1節8および12.4によってIEC61032図に従って2テスト調査Bのそれなされる精密テスト指要求される、等である。
適用:
この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また指を搭載するアクセスに対して保護を確認することを使用する。
このテスト指の調査はdito、指、基盤および人間手の特徴を模倣する絶縁されたハンドルから成っている。それに90°で曲げることができる2つの移動可能な接合箇所がある。
技術的な変数:
| モデル | SN2210-2 |
| 名前 | 標準的なテスト指 |
| 共同1 | 30±0.2 （mm） |
| 共同2 | 60±0.2 （mm） |
| 指の長さ | 80±0.2 （mm） |
| 迷うべき指先 | 180±0.2 （mm） |
| 円柱 | R2±0.05 （mm） |
| 球形 | S4±0.05 （mm） |
| ベベル角度を切る指先 | 37o 0 -10 ' |
| 指先の先を細くすること | 14 o 0 -10 ' |
| テスト指の直径 | Ф12 0 -0.05 （mm） |
| A-Aセクション直径 | Ф50 （mm） |
| A-Aセクション幅 | 20±0.2 （mm） |
| バッフルの直径 | Ф75±0.2 （mm） |
| バッフルの厚さ | 5±0.5 （mm） |
カスタマイズ可能:
それは反電気衝撃試験にわにクリップによって装備されていたとき使用することができる。または引きと接続し、特定の力を達成するために力量計を押すのに場合のM6の開いた通された穴ハンドルの端でエンクロージャの保護テストのために使用されて。
