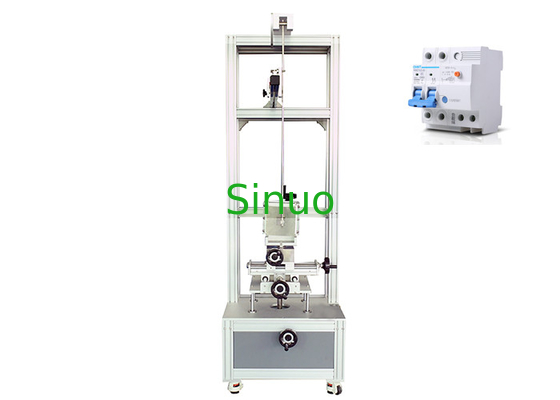

EN 60898-1の遮断器エネルギー振子の衝撃試験装置
| Control mode: | 機械 | Impact energy: | 0.2、0.35、0.5、0.7、1.0 |
| Impact element (equivalent mass): | 150g±1g （200g）、頭部はR10ポリアミド半球である | Applied Standard: | EN 60898-1 |
| Swing tube: | 長さ1000のmmの外の直径9つのmmの壁厚さ0.5 m | Size: | WDH=about 600×600×1600mm |
| High Light: | 機械振子の衝撃試験装置,GB10963.1振子の衝撃試験装置 |
||
EN 60898-1の遮断器エネルギー振子の衝撃試験装置
プロダクト概観
この装置はまた耐衝撃性の試験装置と呼ばれる。それは床立つ構造を採用し、取付けを要求しない。標本の取付金具、左右に。
前後3本の斧は調節可能であり、振動レバーはピボットを通してほとんどの同じようなプロダクトのための衝撃試験の条件をカバーするサンプルの前部そして側面の影響を達成するために解放の角度を、調節できる。
装置の主義:
EN 60898-1の条件に従って設計されていて、テストEhaを参照しなさい:振子、影響の要素
それは縦の方向の最も低いポイントの1メートルの振動管および衝突によるある特定の低下の高さ（角度の転換）で自由に解放される
サンプルはサンプルの衝撃試験の目的を達成するために引力の位置エネルギーからの運動エネルギーに変形を経る。
テスト プロセス:
標準的な条件に従って、サンプルを取付けるために据え付け品を選べば影響の要素はちょうど縦の自由国のインパクト ポイントに合う。
0.2Jの標準的な影響のエネルギー必要量に従って、振動腕をスケール ポインターが角度版100mm （角度の転換）の低下の高さを示す回し、解放装置をまで締めなさい。他の標準によって必要なエネルギー テストに次テーブルに示すように角度版の低下の高さを選ぶことができることに注目しなさい。装置は0.2kg同等の固まりの影響がだけ装備されている。
ばね解放装置を引き出しなさい、影響の要素は1mの振子の管を通して自由に解放され、縦の方向の最も低いポイントで標本に当る。
異なった影響の位置でサンプルに標準の条件に従って上記の方法に従って衝撃試験を三軸のメカニズムを繰り返させる調節しなさい。
主要な技術的な変数:
| 制御モード | 機械 |
| 影響エネルギー | 0.2、0.35、0.5、0.7、1.0 |
| 影響の要素（同等の固まり） | 150g±1g （200g）、頭部はR10ポリアミド半球である |
| 振動管 | 長さ1000のmmの外の直径9つのmmの壁厚さ0.5 m |
| サイズ | WDH=about 600×600×1600mm |
