| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板 |
| 配達期間: | 20日 |
| 支払方法: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1ヶ月あたりの20セット |

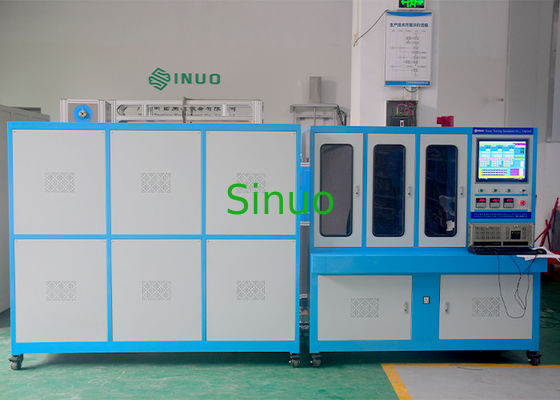

IEC60898-1サーキットブレーカーのトリッピング特性試験機
製品概要:
この試験装置は、以下の規格要件に従って設計および製造されています。
IEC60898-1の条項9.8、9.9、9.10、IEC60947-1の条項7.2.1など。
この装置は、サーキットブレーカーが、定格電流の1.13倍、1.45倍、2.55倍の電流を印加した際に、指定時間内にトリップするかどうかを検証するために使用されます。また、この試験装置は、サーキットブレーカーの瞬時トリッピング特性を試験することもできます。つまり、定格電流の3〜20倍を印加して、時間内にトリップするかどうかを試験します。また、28日間の試験と温度上昇試験の要件も満たしています。
これは、工場出荷前のモールドケースサーキットブレーカーおよびミニチュアサーキットブレーカーのオンライン試験に適しています。サーキットブレーカーメーカーの電気的性能試験に不可欠な装置です。
技術パラメータ:
| プロジェクト仕様 | パラメータ内容 |
| 適用規格 | IEC 60898-1 |
| 条項 | 9.9、9.10 |
| 制御方法 | 18.5インチタッチスクリーンコンピュータ操作 |
| プログラム言語 | 英語 |
| 試験項目 |
1. ミニチュアサーキットブレーカーの遅延試験 1.13+1.45In; 2.55In 2. ミニチュアサーキットブレーカーの瞬時試験 3-20In 3. ミニチュアサーキットブレーカーの温度上昇試験 4. ミニチュアサーキットブレーカーの28日間試験 |
| 試験ステーション | 1ステーション |
| 入力電源 | AC380V 50Hz 40kVA |
| 遅延トリップパラメータ | |
| 出力AC電流 | 1〜320A |
| 出力AC電圧 | 1-5V |
| 出力電流チャンネル | 1チャンネル、マルチPサーキットブレーカーの接点を直列に接続して、複数のスイッチを同時に試験します（最大3個） |
| 試験用ミニチュアサーキットブレーカー製品 | 2.5〜125A |
| 電流出力波形 | 正弦波（補正装置の電流波形歪みは5％以下、システムエラーは3％以下） |
| 電流制御方法 | 自動調整、電流はタッチスクリーンで設定 |
| 電流精度 | レベル0.5 |
| 電圧精度 | レベル0.5 |
| 変圧器比 | 400/5A |
| 試験時間 | 1〜999999秒 |
| 電流 | 1.13倍の電流を印加した後、5秒以内に1.45倍の電流に自動的に上昇します |
| フィクスチャ | 端子方式を採用、遅延：1ステーション、瞬時：1ステーション。 |
| 瞬時トリップ試験 | |
| フィクスチャ | 端子方式を採用、遅延：3ステーション、瞬時：1ステーション。 |
| 出力電流 | AC3A〜2500A |
| 瞬時トリッピング電流 | 3-20 In |
| 出力電圧 | 1-5V |
| 出力電流チャンネル | 1チャンネル |
| 電流精度 | 0.5レベル |
| 分解能 | 1A |
| 瞬時試験時間 | ≤0.2秒 |
| 動作時間上限設定 | 1〜200ms |
| 動作時間下限設定 | 1〜200ms |
| 試験ステーション | 1ステーション |
| タイミング時間 | 1〜9999ms |
| 保護機能: | 短絡保護、過負荷保護、漏電保護 |
| 温度上昇試験 | 通常の動作条件下で、指定された条件に従ってサーキットブレーカーを試験する場合。サーキットブレーカーは、その機能または使用の安全性を損なうような損傷を受けてはなりません。 |
| 温度測定チャンネル | 16チャンネル、温度分解能：0.1度、（1チャンネルはチャンバー内の周囲温度を測定） |
| 熱電対 | T型またはK型 |
| 温度曲線 | コンピュータディスプレイと温度データロギングテーブル |
| 温度測定範囲 | 0〜200度 |
| 28日間試験 | |
| 試験プログラム | サンプルにはAC 30Vと定格電流が供給され、通電時間は21時間、オフ時間は3時間、サイクルは28回です。最後の通電サイクル中に端子温度が測定され、初期測定温度と比較して、温度上昇値が標準要件と比較されます。温度上昇測定後、電流は5秒以内にトリップ電流値に上昇し、サーキットブレーカーは所定/プリセット時間内にトリップする必要があります。 |
| 出力電圧 | AC 30V以上 |
| 出力AC電流 | AC 3-125A |
| 通電時間 | 通電時間0〜99時間、プリセット可能 |
| オフ時間 | 0〜99時間プリセット可能 |
| サイクル数 | 0〜9999回プリセット可能 |
| トリッピング時間 | 記録可能 |
| トリッピング電流 | 3〜200A |
| 結果の評価 |
1. 試験中にサーキットブレーカーがトリップしたかどうか。トリップした場合は不合格、トリップしなかった場合は合格。 2. 温度上昇の比較、標準値より15Kを超えた場合は不良、標準値を超えなかった場合は許容。 3. 電流がトリップ電流に上昇した後、所定/プリセット時間内にトリップした場合は許容、所定/プリセット時間を超えた場合またはトリップしなかった場合は不良。 |
| 構成 | |
| 接続ケーブル | 温度上昇試験用ワイヤ：1、1.5、2、2.5、4、6、10、各仕様は長さ1メートルで、各仕様に5個のマッチング、16、25、35、50、各仕様は長さ2メートルで、各仕様に5個のマッチング |
| 熱電対 | K型、16個、各2mの長さ |
| チャンバー内の温度制御 |
1個、チャンバーを（RT + 5〜50℃）に加熱するため チャンバーを（RT + 5〜50℃）に加熱するため 各チャンバーに1つの発熱体。 各チャンバーの温度を設定および維持するための制御システム。 1つのレギュレーターがコントロールパネルに取り付けられています。 |
| ハードウェア | 18.5インチ以上のコンピュータディスプレイ、WIFI付き |
| ねじ穴 | 各ワークステーションには、ボックス外の機器との接続を容易にするためのねじ穴が装備されています |
| ソフトウェア | 編集可能なプログラムセグメント、曲線形成、レポート生成、印刷可能 |
機器の特性:
機器チャンバーは高品質の鋼で溶接され、プレートはコーティングおよびシールされており、表面は帯電防止、防錆、防食コーティングが施されています。機器の上部には、パネル、電源スイッチ、およびさまざまなワイヤ端子（遅延トリッピング試験用）が装備されています。機器は合理的に設計されており、便利さ、簡単な操作、信頼性の高い性能、美しい外観という利点があります。
標準IEC60898-1の条項9.10.2.1または9.10.2.2の遅延トリッピングに従って、SN2501Cのチャンバーは同時に独立して試験できます。IEC60898-1の条項9.10.3.2-9.10.3.4の瞬時試験に従って、異なる時間でのみ試験できます。
| 試験タイプ | 組み合わせ1 | 組み合わせ2 | 組み合わせ3 | 組み合わせ3 |
| 遅延トリッピング試験 | √ | |||
| 瞬時トリッピング試験 | √ | |||
| 温度上昇 | √ | √ | ||
| 28日間試験手順 | √ |
チャンバーには加熱装置が装備されており、温度制御範囲はRT + 5〜50℃で、チャンバー内のモデルサンプルを通常の周囲温度で使用できるようにし、3方向の周囲温度監視機能が含まれています。
ソフトウェアは、標準手順の完了を待つことなく、いつでも任意の試験プログラムの実行を終了し、終了時に得られた結果を保持できる必要があります。
試験原理:
この試験装置は、低電圧および高電流出力の原理を採用し、機械内の大電流を使用して変圧器の出力電流を絶縁し、タッチスクリーンを介して電流サイズを設定し、定電流源が変圧器の出力電流のサイズを調整し、電流を自動的に安定させる機能があります。タッチスクリーンを使用して試験時間を設定し、試験トリップ時間を比較してサーキットブレーカーの品質を評価するオプションがあります。
|
|
