IEC60898-1 Clause 9.10 回路ブレーカー作動総合試験器 10000A

IEC60898-1 Clause 9.10 回路ブレーカー作動総合試験機 10000A

製品情報:

この回路ブレーカー試験装置は、お客様から提供された技術要件に従って設計および製造されています。IEC 60898-1 clause 9.10/ GB10963.1-2005 clause 9.10、GB14048.1-2006 clause 7.2.1、およびJB/T8979-2006 clause 8.13の国家規格に準拠しています。

回路ブレーカーの遅延トリップ特性をテストできます。つまり、定格電流の1.13倍、1.45倍、2.55倍を印加して、指定された時間内にトリップするかどうかをテストします。

また、回路ブレーカーの瞬時トリップ特性をテストすることもできます。つまり、定格電流の3〜20倍を印加して、指定された時間内にトリップするかどうかをテストします。

モールドケース回路ブレーカーと小型回路ブレーカーのオンライン事前納入試験に適しています。回路ブレーカーメーカーの電気性能試験に必要な装置です。この装置は、製品の迅速な設置、自動試験、および自動判定の機能を備えています。

装置の筐体は高品質のアルミニウム合金鋼で組み立てられ、プレートは金属でスプレーされ、表面は帯電防止、防錆、防食のためにスプレーされています。装置の上部には、パネル、電源スイッチ、およびさまざまな仕様のワイヤ端子（遅延トリップ試験用）が装備されています。装置は合理的に設計されており、使いやすく、操作が簡単で、信頼性が高く、外観も美しいです。

試験方法:

この試験装置は、低電圧高電流出力の原理を採用し、内部の高電流絶縁トランスを使用して電流を出力し、タッチスクリーンを介して電流サイズを設定して定電流源を制御し、定電流源はトランス一次入力電圧サイズを制御して出力電流サイズを調整します。電流を自動的に安定化する機能があります。試験時間はタッチスクリーンディスプレイを介して設定され、試験トリップ時間と比較して回路ブレーカーの品質を判断します。

装置入力電源：三相380V/50HZ/10KVA;

モールドケース回路ブレーカーの試験特性：小さな瞬時トリップ特性、遅延トリップ特性、温度上昇試験

制御モード：PLCタッチスクリーン制御

技術パラメータ:

1. 定温槽:

• 定温槽は試験機と組み合わせて温度を維持します：室温〜50度、温度分解能0.1度、温度安定性±1度。

2. 遅延トリップパラメータ:

• 出力AC電流：3〜350A;
• 出力AC電圧：0〜5V;
• 出力電流経路：1経路、マルチP回路ブレーカー接点を直列に接続して複数のスイッチをテストします;
• 小型回路ブレーカー製品のテスト：3〜125A
• 電流出力波形：正弦波（補正装置の電流波形歪みは5％以下、システムエラーは3％以下）
• 電流制御モード：自動調整、電流はタッチスクリーンで設定されます;
• 電流精度：0.5レベル;
• 電圧精度：0.5レベル;
• 変圧器比：400/5A;
• 試験時間：1〜999999秒;
• 電流の1.13倍を印加した後、5秒で1.45倍の電流に自動的に上昇します;

3. 瞬時トリップ試験パラメータ:

• フィクスチャ：端子方式を採用、瞬時1台; 1〜4P回路ブレーカーに対応
• 出力電流：AC 100A〜10000A;
• 出力電流経路数：1経路、
• 電流精度：5レベル;
• 分解能：1A
• 瞬時試験時間≤0.2秒;
• 動作時間上限設定：1〜200ms;
• 動作時間下限設定：1〜200ms;
• 試験ステーション：1ステーション
• 装置制御方法：PLC +タッチスクリーン制御
• タイミング時間：1〜999ms;
• 保護機能：短絡保護、過負荷保護、漏電保護;
• 周囲温度：0〜+40℃;
• 15）相対湿度：（20〜90）％RH;
• シャーシサイズ：長さ100 *幅780 *高さ1600

4. 温度上昇試験:

• 回路ブレーカーが通常の動作条件下で、指定された条件に従って試験された場合、各コンポーネントの温度上昇は、表7に指定されている制限値を超えてはなりません;
• 回路ブレーカーは、その機能または安全な使用に影響を与える損傷があってはなりません;
• 8方向温度測定、温度分解能0.1度;
• 温度上昇試験用ワイヤ：1、1.5、2、.5、4、6、10、各仕様1メートル長、各5個;
• 温度上昇試験用ワイヤ：16、25、50、各仕様2メートル長、各5個;
• 温度上昇用特殊接着剤：1ボトル;
• 接着剤溶解水：1ボトル;
• 測定範囲0〜200度;
• 熱電対モデル：T型;
• 温度曲線表示付き; 温度データ記録テーブル付き。

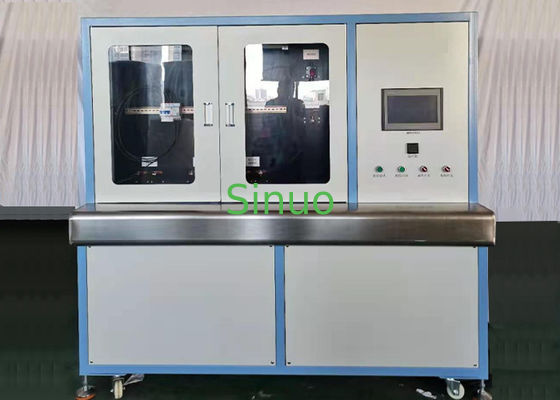

サンプル表示:
