最高および最低の回収力の証明のためのIEC 60884-1節22.1スイッチ生命テスト器具
| Standard Clause: | IEC60884節22.1 | Test Clauses: | 図18および図19 |
| Test Sample: | ソケット出口 | Test Plug and Pin: | 別の国の標準の一致 |
| High Light: | 持久力のテスターを転換して下さい,生命試験機を転換して下さい |
||
IEC 60884-1図18および19最高および最低の回収力の証明テスト器具
製品に関する情報:
最高および最低の回収力の証明のためのこの器具はIEC 60884-1節22.1 figure18および図19の条件を満たします。ソケットからのプラグの引きの最高力および弾力性のある接地接触からの単一のプラグ ピンの引きの最低力が標準的な必須の範囲にある集まっているかどうかテストすることを使用します。
構造の特徴:

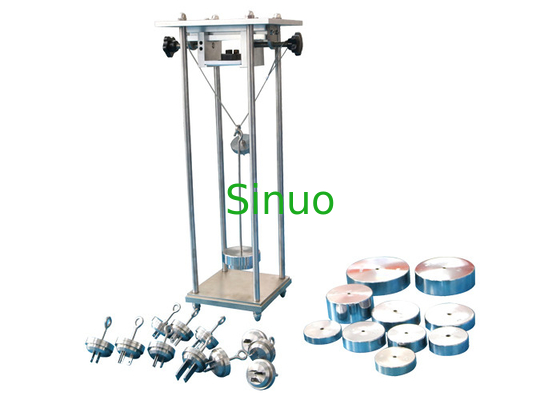

器具は固定マウンティング プレートAのクランプDの主要な重量Fから成り、重量の皿Eは、フレームの中の高さ550mm、2つのコラム間の斧です150mmの図18で示されている特定の形です。
テスト条件:
1. ソケット出口の最高の回収力は表16の条件を満たすべきです。最高の回収力の主要な重量は、補足の重量とともに、クランプ、ソケット出口間重量を量の皿およびテスト プラグ テスト プラグで応用、プラグ離れているべきですです。
2. 最低力は表16の条件を満たすべきです。必須テスト ピン ゲージはソケットの挿入物袖に挿入されます;ゲージは30 s.の内の接触アセンブリから落ちません。
プラグおよびソケット出口のための表16の-最高および最低の回収力
| 付属品の評価 | 付属品の棒の数 |
回収力 N |
||
| マルチピンのゲージの最高 | 単一ピン ゲージの最低 | 単一ピン ゲージの最高a | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 以上3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| これらの回収力はプラグの弾力性のある接地接触アセンブリをテストするのためだけです | ||||
試験結果を評価する方法か。
1. 最高の回収力の適用:プラグは修飾されるように判断されるソケットから分かれています;プラグは修飾されるように主義の重量に50mmの落下、それの高さからソケット、からプラグがソケット間離れていれば補足の重量を作ることができます判断されます分かれていません。
2. 最低の回収力の適用:ゲージは30 sの内の接触アセンブリから、そして修飾されるように判断されて落ちません。
