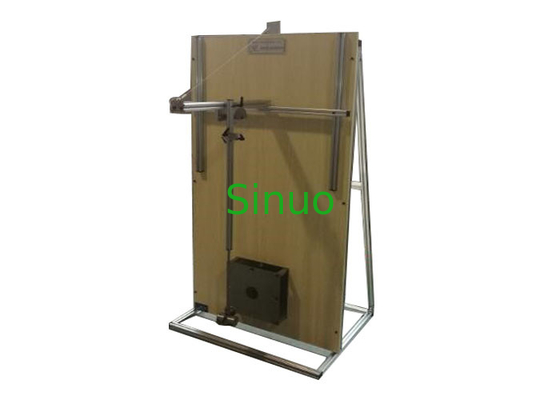

電気自動車の付属品の機械強さ1~6Jエネルギー振子の衝撃試験の器具
| Control Method: | マニュアル | Impact Energy: | 1~6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25°、35°、36°、42°、47°、52° |
| Pendulum Material: | 鋼管 | Pendulum Length: | 1mの |
| High Light: | 自動車試験装置,自動車試験装置 |
||
電気自動車の付属品の機械強さ1~6Jエネルギー振子の衝撃試験の器具
標準及び節:
IEC60309-1:2012年の「産業目的Part1のためのプラグ、ソケット出口およびカプラー:一般要求事項」節24.2の図7
サンプルおよび制限:
電気自動車の充満インターフェイス（プラグ、ソケット出口、車のコネクター）、産業目的のプラグ、ソケット出口およびカプラー。
適用:
車のプラグ、ソケット出口およびカプラーの付属品の機械強さを確認するため。
テスト主義:
同等の固まりの顕著な要素は運動エネルギーへの引力の位置エネルギーの転換の後である特定の高さで自由に、必須の影響エネルギーを達成するために解放されます。
構造:
取付金具は前部から背部および左から右に調節することができ影響の角度は調節可能です。
次元及び重量:
次元:W500*D500*H1500mmについて
重量:60kgsについて
技術的な変数:
| 操作方法 | 手操作 |
| 影響の重量 | 50*16mm;304#ステンレス鋼0.25Kgの影響の重量 |
| 結合された影響の重量 |
0.5Kg （低負荷） （0.25Kg重量の2部分）、 1Kg （高エネルギー） （0.25Kg重量の4部分） |
| 影響エネルギー | 1~6J （影響のハンマーは交換可能である場合もあります） |
| ハンマーの金敷 | Ф50 |
| 影響の角度 | 25°、35°、36°、42°、47°、52° |
| 振子サポート構造 | 左右に前後を動かし、90°を回すことができます |
| 振子材料 | 10のmmの外の直径および1.0 mmの壁厚さの鋼管 |
| 振子の長さ | ピボットからの影響の要素の中心への1m、 |
| マウンティング プレート | 顧客の指定開きおよび位置に従ってなされる8mmの厚いステンレス製の版デフォルト1セット |
| 影響の高さ | 776mm、833mm |
| 縦板 | 合板 |
| X/Y/のZ軸の打撃 | 移動可能な範囲は300のmmより大きいです |
