IEC60238 Cl. 16.4 図 6 ランプソケットの機械的強度トルク試験装置

MOQ: 1
価格: Customized
標準パッケージ: 合板ケース
配達期間: 15日
支払方法: T/T
供給能力: 毎月50セット
詳細情報
製品説明
詳細情報
起源の場所
中国
ブランド名
Sinuo
証明
Calibration Certificate (Cost Additional)
モデル番号
SN2805
適用規格:
IEC 60238: 2016
適用される条項:
第 16.2 条および第 16.4 条
ランプホルダーゲージ:
E14a x1; E27a x1; E40a×1
重さ:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
保証:
1年
ブランド:
Sinuo
ハイライト:

IEC60238 トークテスト装置

,

ランプホルダー 機械的強度 トークテスト装置

,

図6 強度トルク試験装置

製品説明
IEC60238 Cl. 16.4 Figure 6 ランプホルダー 機械的強度 トルク試験装置

IEC 60238:2016+A1:2017+A2:2020 条項 16.2、16.4 および 図 6 に基づいて開発されたこのトルク試験装置は、ランプホルダーの機械的性能と耐用年数を検証します。

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
試験手順
  1. ランプホルダーゲージの交換:ランプベースのタイプに応じて適切なゲージを選択します。装置の固定ネジを緩め、既存のランプホルダーゲージを取り外し、新しいゲージを取り付けて試験を行います。
  2. 試験サンプルの固定:ランプベースを専用治具に取り付けます。治具のネジを緩め、ランプホルダーゲージとランプベースの中心が合うように垂直位置を調整します。正しく位置決めしたら、ネジを締めて治具を固定します。
  3. 試験の実施:鋼線ロープをトルクディスクに巻き付けます。ランプホルダーが時計回りにランプベースに組み立てられる場合はロープを時計回りに巻き付け、そうでない場合は反時計回りに巻き付けます。指定された重りを装着し、1分間連続してトルクを印加します。
標準トルク値
  • E5 ランプホルダーの場合 0.3 Nm
  • E10 ランプホルダーの場合 0.3 Nm
  • ねじ込み式 E14 キャンドルランプホルダーの場合 0.5 Nm
  • 外殻クランプ式 E14 キャンドルランプホルダーの場合 1.2 Nm
  • その他の E14 ランプホルダーの場合 1.2 Nm
  • E27 ランプホルダーの場合 2 Nm
  • E40 ランプホルダーの場合 4 Nm
重り構成
仕様 トルク 重り構成
E5 0.3 Nm 6N
E10 0.3 Nm 6N
E14 (ねじ込み式) 0.5 Nm 6N+4N
E14 (外殻クランプ式) 1.2 Nm 6N+4N+14N
E14 (その他) 1.2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

試験は 2 回に分けて実施します。まず、外殻でサンプルをクランプします。次に、ランプホルダーのデザインに応じて、ねじ込み式インレット、ドーム、またはバックプレートで固定します。

試験完了後、サンプルに通常の動作に影響を与える損傷や欠陥がないこと。

装置画像

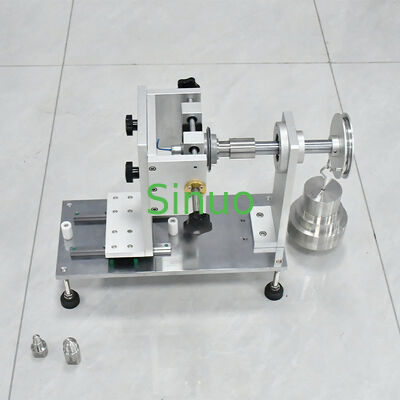

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
標準構成
  • 重り: 4N フック重り x1、6N スルーホール重り x1、14N スルーホール重り x1、16N スルーホール重り x1、40N スルーホール重り x1
  • ランプホルダーゲージ: E14a x1; E27a x1; E40a x1
  • 重り: 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
重要事項
  • この装置には、特にゲージ部分に衝撃を与えないでください。
  • 使用後は、ゲージに保護油を塗布して錆を防いでください。
  • 試験完了後はすべての重りを取り外してください。
  • 必要な環境条件: 温度 5-35℃、湿度 45-75%
