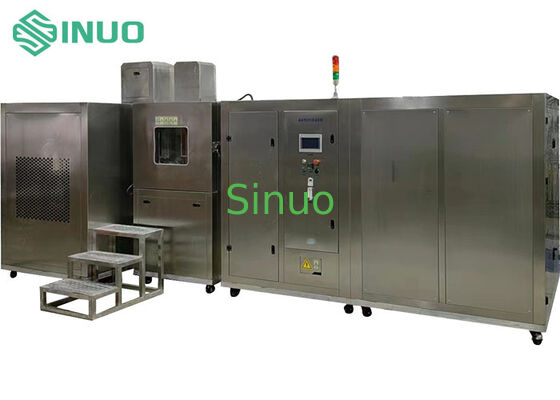

MIL-STD-810G 高濃度 ラミナール空気の流れ 砂と塵の試験室
製品概要:
この装置は,電気・電子製品,自動車・バイク部品の試験に適しています.砂や塵が密封物や箱に入らないようにする電気・電子製品,自動車・オートバイの部品,密封器の性能を,使用,保管,輸送中に塵の多い環境で検証します.試験の目的は,空気流で運ばれる粒子が電気製品に及ぼす潜在的な有害影響を決定することである.この試験は,自然環境因子や車両移動などの人間の干渉によって引き起こされる露天の塵の多い空気環境をシミュレートするために使用できます.
設計原理: 底に塵収集口を備えた円形なフンネルを設計する.高圧タービンの循環扇風機は,粉塵抽出ポート (右側) に設置され,粉塵を抽出し,内部室の底に送る試験室の底から左側へ,そして予処理室へ. 粉塵は左側から試験室に吹き込み,粉塵は水平に右へ吹き込み,連続的なサイクルを始める.
適用される基準:
MIL-STD-810G,IEC 60068-2-68などに対応する.
技術仕様:
| 室内寸法 | 1000×1000×1000mm (W×H×D) |
| 約 外部寸法 | 約7500×2500×4500mm (W×H×D) (実際の寸法が異なる場合があります) 空気管を含む |
| 温度範囲 | RT10~80°C (調節可能) |
| 湿度範囲 | < 25%RH |
| 微塵 | ≤75um |
| 粗い塵 | ≤150um |
| 集中度 | 2±0.5g/m3 |
| 空気の流れ速度 | 5m/s±0.5m/s |
| タークの投与量 | 2-5kg/m3 ((この機器には25kgが必要です) |
| 基準 | GB2423.37-2006 試験 Lc1 / IEC 60068-2-68 |
| 電源 | 380V±10%V (3相5ワイヤー,別々の80A断路装置;断路装置には端末があり,電源ケーブルは少なくとも10平方ミリメートルでなければならない). |
| 汚染,電磁放射線 | 関連基準と要件を満たす |
|
構造方法 (統合制御装置と試験室) |
1部屋の底はフンネル形で,底部に粉塵回収モーターを設置し,粉塵収集を助けます.
2試験室は約立方体です. with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow direction試験室には加熱機能がある.
3試験室には前処理室があり,両室の空気流の横切りは同じです.前処理室に導く空気流通チャネルの入口の後ろに空気ガイドシフトが設置されています横軸のラミナール型空気流が全体的な配置を通じて生成される.空気流を生成するための吹風装置は試験室の裏側に位置する.空気が試験室から抽出され,空気流通経由で予備処理室に送られる.掃除装置は外部で,管路で接続されている.
|
| 外壁材料 | 高品質 SUS304 ステンレス |
| 内室材料 |
SUS304ステンレス鋼
|
| 観察窓 | 部屋のドアには大きな観察窓がある. |
| 空気管 |
独特な空気管の設計により,室内は高濃度なラミナール空気の流れを生み出します.
|
| 基本構造 | 前処理室,試験室,塵吸い口,塵収集箱,循環する塵吹き装置,真空システム,塵貯蔵タンク,流量バルブ,暖房システム試料回転台,保護網,濃度計の塵回帰管など |
| 観察窓 | ドアには観測窓があり,抵抗フィルム加熱防止の観測窓があります. |
| 照明 | 部屋は上部に高強度LED照明を搭載し,上部にある光伝達窓を通って部屋に光を投影し,独立したスイッチで制御される. |
| タッチスクリーン |
PLCとタッチスクリーン インテリジェント制御システム (SINUOが自社開発) |
| 濃度計 |
アナログ制御信号は,正確な制御のためにPLCモジュールに送信されます. |
| 暖房システム | 316 ステンレス鋼の熱線 |
| バキュームシステム | 圧力調節閥,ノズル,圧力調節キット,接続パイプ,真空ポンプ |
| コントローラー |
プログラム可能な論理コントローラ (PLC) が使用される (このコントローラには,下記のように任意に設定されたさまざまな制御機能がある).
|
| メタル・メガネサイズ | ワイヤの名直径50μm,名目ワイヤ間隔75μmまたは150μm未満 |
| 扇風機 | プラスチック製の遠心風扇 |
安全保護機能:
設備の使用条件:
環境条件: 設備の場所には強い振動,強い電磁気干渉,高濃度の塵や腐食性物質,直接日光などがないこと.他の熱源からの直接放射線.
テストシステム表示:
ビデオ
ビデオ
ビデオ
|
|
