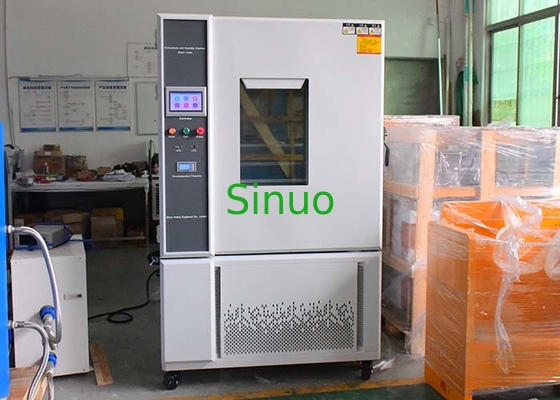

IEC 60068-2-1 環境試験チャンバー 1000L -70℃～+150℃

チャンバーサイズ

A音響レベル≤70dB(A)

（周囲温度25℃、低エコーの防音室で測定。A加重を使用し、9点の平均をテスト。各テストポイントはノイズ源から水平方向に1メートル、地面から1メートル離れています。）

1. 外壁材質：A3ボードスプレー。

2. 内壁材質：ブラッシュステンレス鋼板SUS304。

3. チャンバー断熱材：100mm耐熱性硬質ポリウレタンフォーム。

4. チャンバードア断熱材：100mm耐熱性硬質ポリウレタンフォーム。

1. ステンレス鋼長軸遠心ファン：2セット/90W。

2. ファン、ヒーター、蒸発器（除湿機としても）、排水装置、圧力バランスポート、調整可能なエアデフレクター、温度センサー

1. 観察窓：400x600x40mm 3層真空強化ガラス

2. フラット埋め込みハンドル

3. ドアヒンジ：SUS #304 輸入ヒンジ

4. チャンバー内の省エネランプ

5. リードホール：φ50mm 1個

1. 一枚のドアは外側に開き、ヒンジは左側に、ハンドルは右側にあります（ボックスの正面に面している場合）。

2. 安全ドアロック機構を装備（試験室でドアを開けることができます）、ドアには結露を防ぐための電気熱が装備されており、断熱ガラス観察窓（W400×H600mm）の可視範囲があります。ドアフレームには結露防止電気加熱装置が装備されています。

1. フィン型ラジエーター形状ステンレス鋼電気ヒーター

2. 加熱制御方法：SSR（ソリッドステートリレー）非接触等周期パルス幅変調

3. 加熱電力：約3KW

1. 日立またはエマーソン低温・低騒音スクロールコンプレッサー（空冷放熱方式）。

2. 冷却方法：空冷

1. 製品の加熱負荷を効果的に除去するために、冷石炭流量調整装置の自動調整が採用されており、ドイツ/日本の技術と同期しています。

2. 従来の設計と比較して、制御の安定性と再現性が高く、省電力と省エネルギーの面で超高性能を実現しています。

日立またはエマーソン低温・低騒音スクロールコンプレッサー

1. コンデンサーとエバポレーターは、AC&Rダブルスポイラー型アルミニウムフィンデバイスを採用しています。

2. スロットリングデバイスは、輸入された有名ブランドの冷凍アクセサリーを採用しています。

1. 制御システムのコントローラーは、試験条件に応じて冷凍コンプレッサーの動作条件を自動的に調整します。出力冷却能力を制御して、電気と水を節約する原則を達成できます。動作条件はより安定しています。特に動作湿度は電気の30％を節約できます。

2. 蒸発圧力調整バルブ。

3. コンプレッサーリターンエア冷却回路

1. カーブと温度と湿度は同じインターフェースに表示できます

2. 温度と湿度の画面表示

3．カーブはリアルタイムで記録できます

技術指標:

1. 7インチカラータッチスクリーン

2. 2つの制御モード：プログラム/固定値

3. センサータイプ：2つのPT100入力（電子センサー入力オプション）

4. 出力モード：電圧パルス（SSR）/制御出力：2（温度/湿度）/2 4-20mAアナログ出力/16リレー出力（パッシブ）

5. 制御信号：8 IS制御信号/8 T制御信号/4 AL制御信号

6. アラーム信号：16 DI外部障害アラーム

7. 温度測定範囲：-90.00℃--200.00℃、（オプション-90.00℃--300.00℃）誤差±0.2℃

8. 湿度測定範囲：1.0％--100％RH、誤差±1％RH

9. 通信インターフェース：（RS232/RS485、最大通信距離1.2km [光ファイバー最大30km]）

10. インターフェース言語タイプ：中国語/英語

11. 英語入力機能を装備

12. プリンターで使用できます（USB機能オプション）

13. さまざまな信号組み合わせリレー出力、および信号は論理演算（NOT、AND、OR、NOR、XOR）の対象となる可能性があり、PLCプログラミング能力と呼ばれます

14. 多様なリレー制御方法：パラメータ->リレーモード、リレー->パラメータモード、論理組み合わせモード、複合信号モード

15. プログラム編集：120グループのプログラムをプログラムでき、各グループのプログラムは最大100セグメントをプログラムできます

精度：温度±0.1℃+1桁、湿度±1％R.H+1桁

分解能：温度±0.01℃、湿度±0.1％R.H。

温度勾配：0.1～9.9を設定できます。

上限と下限のスタンバイとアラーム機能があります。

温度と湿度入力信号乾湿球PT100x2。

9セットのP.I.D制御パラメータ設定、P.I.D自動計算。

乾湿球自動補正画面機能付き

1. アンチインテグラル飽和PID

2. BTCバランス温度制御方式+DCCインテリジェント冷却能力制御+DECインテリジェント電気制御（温度試験装置）

3. BTHCバランス温度および湿度制御方式+DCCインテリジェント冷却能力制御+DECインテリジェント電気制御（温度および湿度試験装置）

画面ダイアログモードを採用しており、キー入力は不要で、画面はオプションを直接タッチします。

温度設定（SV）と実際の（PV）値が直接表示されます。

現在実行中のプログラム番号、セグメント、残り時間、サイクル数を表示できます。

実行累積時間機能。

温度プログラム設定値はグラフィカルな曲線で表示され、プログラム曲線の実行をリアルタイムで表示する機能があります。

独立したプログラム編集画面を装備し、各ページに少なくとも5つの温度、湿度、時間のセグメントを入力できます。

中国語と英語を自由自在に切り替えることができます。

障害プロンプト画面が表示されます。

画面バックライトを調整できます。

画面表示保護機能をタイマー、TIMER、または手動シャットダウンに設定できます。

利用可能なプログラムグループ：最大120 PATTEN。

利用可能なメモリ容量：合計12000セグメント。

コマンドの繰り返し実行：各コマンドは最大3200回実行できます。

プログラムは会話形式で作成され、編集、クリア、挿入などの機能があります。

セグメント時間設定0～99時間59分。

プログラマブルタイミング制御モジュールデバイスx2セット。

電源オフプログラムメモリ、電源オン後の自動開始と連続プログラム実行。

RS-485またはRS-232通信インターフェース付き。

プログラム実行中にグラフィックカーブをリアルタイムで表示できます。

冷凍能力の自動調整付き。

スケジュールされた開始およびシャットダウン機能付き。

日付と時刻の調整機能付き。

キーと画面ロック（LOCK）機能。

調整可能な過熱保護装置（二重保護、最初超高精度過熱保護装置は、高温と低温の両方に設定できます。機械が故障した場合、高温または低温保護を設定して、テスト中の製品をより適切に保護できます。

空調チャンネルが過熱しています。

ファンモーターが過熱しています。

地面は平らで、換気が良く、可燃性、爆発性、腐食性ガス、ほこりがありません。

近くに強い電磁放射源はありません。

装置の近くに排水床排水溝があります（冷凍ユニットから2メートル以内）。

設置場所の地面の耐荷重：800kg/m2以上。

装置の周囲に適切なメンテナンススペースがあります。

A：600mm以上

B：1000mm以上

C：100mm以上

D：600mm以上

1. 精製水を使用する必要があります

2. 水道水は処理する必要があります

1. 温度：5℃～35℃

2. 相対湿度：≤85％

3. 気圧：86kPa～106kPa

d) 電源

AC380V三相四線+保護アース線

許容電圧変動範囲：AC（380±10）V

許容周波数変動範囲：（50±0.5）Hz

保護アース線の接地抵抗は4Ω未満です。

ユーザーは、設置場所に機器に対応する容量の空気または電源スイッチを構成する必要があります。このスイッチは、この機器に個別に使用する必要があります。
