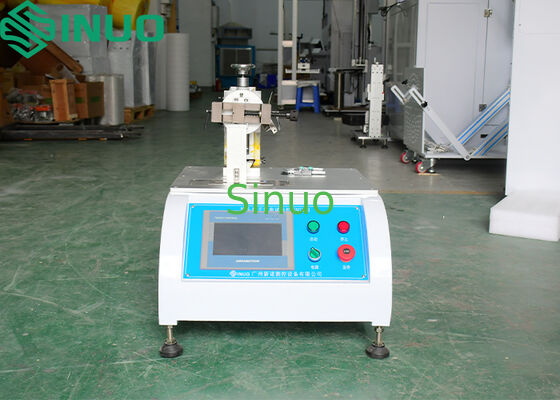

AS/NZS 3112:2017 図2.8 プラグ・ピン・ブーイング・テスト・マシン
| Test Station: | 単局 | Drive Mode: | サーボ モーター ドライブ |
| Test Item: | プラグピンの曲げ試験 | Force Range: | 0～1000N |
| Force Resolution: | 0.1 N | Test Stroke: | 0～200mm |
| Test Speed: | 10 ～ 300 mm/min に調整可能 (デフォルト ≤ 50 mm/s) | Interval Time: | 0 ～ 999.9 秒、プリセット可能 |
| High Light: | AS/NZS 3112 プラグピン屈曲テスト,電気プラグ試験機,ピン・ブーイング試験装置 |
||
AS/NZS 3112:2017 図2.8 プラグ・ピン・ブーイング・テスト・マシン
製品情報:
適用される基準:
JIS C 8303 図2と節710
AS/NZS 3112:2017 図2.8と条項213.7.2
試験サンプル:断熱用袖のプラグ
適用する:
断熱カーブ付きプラグピンの屈曲抵抗を試験するために使用され,プラグ構造の機械的強さを検証する.
試験原理:
モーター駆動の固定装置は,プラグマッピング面から 14 ± 0.5 mm 離れた位置で力を施します.
7.5 ± 0.3 mm の移動に達すると,固定装置はピンを元の位置に戻します.
偏差速度は 50 mm/s を超えない.
1回のサイクルは,7.5mmまで圧迫して,出発点に戻る.
1サイクル間の長さ: ≤ 60s
サイクル間の間隔: ≤ 10 s
テストは20回後に自動的に停止します.
標準特有の試験記述:
JIS C 8303 テスト
試料は空気中に20 ± 2 °C約1時間図 2 のように 装置にすぐに固定します.
1つのターミナル,約8プラグの根から5mm変化する速度で左と右に移動します1分間に10回ポジション間1°2 (15°)そして3°4 (15°)について30サイクル端末の破損が起きないかどうかを判断する.
AS/NZS 3112 試験
プラグは,位置で曲がりを受けていますプラグの根から 14 ± 0.5 mm, 移動量で7.5 ± 0.3 mm持っていた60秒同じ動作が繰り返されます.20回.
試験終了後,端末が壊れているかどうかを確認します.
試験装置は,特別に設計された固定装置で装備され,前後,左右の調整精細な位置付けのためにプラグ.
ドライブシステムにはサーボモーター試験速度が,最大 50 mm/sそして1分間に10回.
テクニカル仕様:
|
ポイント |
仕様 |
|
駅 |
単一の駅 |
|
制御モード |
触覚画面のPLC制御 |
|
ドライブモード |
サーボモーター駆動 |
|
試験項目 |
プラグ・ピンの屈曲試験 (固定移動モード) |
|
力の範囲 |
0~1000 N |
|
力の解像度 |
0.1 N (接触判断のためのリアルタイムフォース表示) |
|
試験ストローク |
0~200mm |
|
サンプル保持方法 |
フォースフィクチャー: ダウンフォースとピンの再調整のための特殊なパドル型フィクチャー |
|
|
標本装置:ピンを中心に,力方向が中心方向である |
|
試験速度 |
調節可能 10~300 mm/min (デフォルト ≤ 50 mm/s) |
|
インターバル時間 |
0999.9s,プリセット可能 |
|
力を施す位置 |
プラグの交配面から 14 ± 0.5 mm |
|
移動 |
7スタート地点から,5 ± 0.3 mm |
|
サイクル数 |
09999サイクル,プリセット可能 |
|
寸法と重量 |
およそ500 × 500 × 1100 mm (W × D × H) |
|
機器の重量 |
およそ120kg |
|
電源 |
AC 220 V ±10 %,50~60 Hz 0.5kW |
