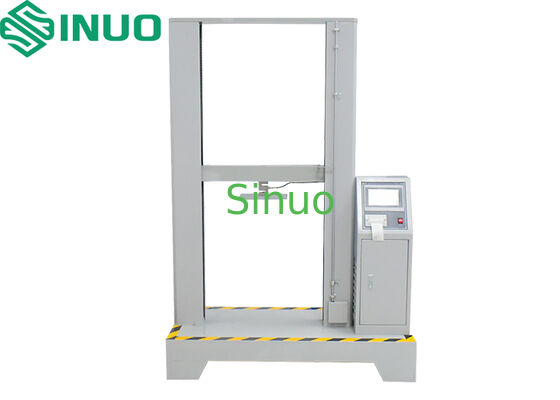

IEC 61386-1:2017 第 10.2 節 管の圧縮抵抗試験器
| Test stations: | 単局 | Control mode: | PLCのインテリジェント制御 |
| Specimen size: | 長さ 200 ± 5 mm、ベースプレート上に配置 | Drive mode: | モータードライブ |
| Force range: | 10–4894N | Test speed: | 10～250mm/分 |
| Test stroke: | 0～600mm | Compression block: | (50±0.5)×50×50mm |
| High Light: | IEC 61386-1 通路試験器,管の圧縮抵抗テスト,電線管試験装置 |
||
IEC 61386-1:2017 第10.2項 ケーブル保護管圧縮耐性試験機
製品情報:
適用規格: IEC 61386-1:2017 <ケーブル管理用コンジットシステム – 第1部: 一般要求事項> 第10.2項
試験片と適用範囲: 電線および/またはケーブルを保護・管理するために使用される、定格AC 1000 Vおよび/またはDC 1500 Vまでの電気または通信システム用の金属製、非金属製、複合製コンジットに適しています。
試験目的: 圧縮後のコンジットの機械的性能が規格要求事項を満たしているか評価する。
試験原理:
PLC制御システムがモーターを駆動し、センサーを介して力を加えます。センサーは(50 ± 0.5) × 50 mmの鋼ブロックに接続されています。
指定された力は(30 ± 3)秒以内に試験片に加えられ、(60 ± 2)秒間保持されます。試験片の外径は負荷中に測定され、変形は元の外径の25%を超えてはなりません。
負荷解除後、装置は自動的に戻ります。(60 ± 2)秒後、外径を再度測定し、変形は元の外径の10%を超えてはなりません。
技術パラメータ:
|
番号 |
項目 |
パラメータ |
|
1 |
電源 |
AC 220 V ±10%, 50–60 Hz |
|
2 |
試験ステーション |
シングルステーション |
|
3 |
制御モード |
PLCインテリジェント制御、タッチスクリーン操作 |
|
4 |
試験片サイズ |
長さ 200 ± 5 mm、ベースプレート上に配置 |
|
5 |
駆動方式 |
駆動方式 |
|
6 |
力範囲 |
10–4894 N, 分解能 0.1 N, 精度クラス 2.5、規格の表4に規定されている力値に準拠。
|
|
7 |
ストローク |
0–600 mm |
|
8 |
試験速度 |
10–250 mm/min、調整可能 |
|
9 |
圧縮ブロック |
(50 ± 0.5) × 50 × 50 mm (L × W × H)、底辺はR1で面取り |
|
10 |
ベースプレート |
鋼板 ≥ 10 mm、サイズ 500 × 500 mm |
|
11 |
定荷重時間 |
0–999.9 s、プリセット可能 |
|
12 |
試験手順 |
(30 ± 3) s 加圧 → (60 ± 2) s 定荷重 → 解放 |
|
13 |
コンジット径測定 |
手動 |
|
14 |
寸法 |
約 1000 × 600 × 1350 mm (W × H × D) |
|
15 |
重量 |
150 kg |
|
16 |
動作環境 |
温度: 23 ± 2 °C |
