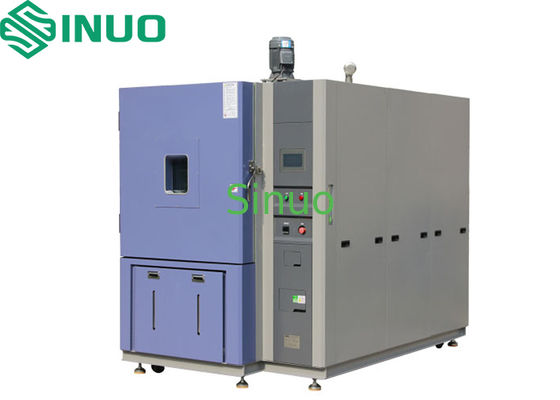

高低温低圧試験室 -40°C ～ +70°C 5kPa
製品概要:
この高温・低温・低圧試験室は、電池や電子製品の信頼性試験のために設計された高精度環境シミュレーション装置です。低温、高温、低圧、およびそれらの複合条件下でのサンプルの長期安定した検査が可能です。この装置は、マイコン PID 制御システムを使用して温度、湿度、圧力を正確に制御し、空冷機械式カスケード圧縮冷凍、フィンチューブ電気加熱、真空ポンプ、および手動加圧機能を備えています。さらに、この装置には、耐爆圧力リリーフシステム、二酸化炭素自動消火システム、複数の安全保護装置、および高度なプログラマブル制御システムが装備されています。プログラム可能なテスト、データ収集、リモート監視をサポートしているため、バッテリー、エレクトロニクス、航空宇宙産業の耐環境性テストに広く適用でき、極限条件下での製品の性能と安全性が保証されます。
技術パラメータ:
|
パフォーマンス |
|
|
冷却方法 |
空冷 |
|
温度範囲 |
-40℃～+70℃ |
|
温度変動 |
≦0.5℃（常圧、無負荷） |
|
温度偏差 |
≦±2.0℃(常圧、無負荷) |
|
加熱時間 |
20℃→+100℃、≦30分（常圧） |
|
冷却時間 |
20℃→-40℃、≦30分（常圧） |
|
圧力範囲 |
周囲圧力 ～ 5 kPa (通常 11.6 kPa) |
|
圧力偏差 |
≦ ±2 kPa (≧ 40 kPa)
≤ ±5% (2 ～ 40 kPa) |
|
圧力・温度統合制御可能範囲 |
|
|
圧力変動 |
≤ ±2 kPa (1 bar ~ 40 kPa); ±5%以下(40kPa～2kPa) |
|
減圧時間 |
5 kPaまで30分以内 |
|
プログラム要件 |
試験用電池および電池パックは、75 ± 2°C の温度で少なくとも 6 時間保管し、その後、-40 ± 2°C の温度で少なくとも 6 時間保管するものとします。 2 つの極端な試験温度間の最大時間間隔は 30 分とする。このサイクルを 10 回繰り返すものとする。その後、すべてのテスト用バッテリーとバッテリー パックを周囲温度 (20 ± 5°C) で 24 時間保管する必要があります。大型バッテリーおよびバッテリーパックの場合、極端な試験温度での暴露時間は少なくとも 12 時間でなければなりません。 |
|
構造上の特徴 |
|
|
仕様例 |
選択可能な電圧: 12 V、24 V、36 V、または 48 V 最大バッテリーサイズ：W720×H480×D600mm 重量: 280kg 最大電圧: 56 V 最大電流: 300 A |
|
チャンバー内寸法 |
幅*高さ*奥行き: 1000*1000*1000 ミリメートル |
|
外形寸法 |
W*H*D: 3250*1400*2000 mm (突起物を除く) |
|
外壁材 |
1.5mm塗装鉄板 |
|
内壁材 |
SUS304ステンレス（5mm、耐圧構造） |
|
断熱材 |
硬質ポリウレタンフォーム |
|
チャンバードア |
防爆ハンドル付きシングルドア、覗き窓、内部照明 |
|
リードスルーおよび端子ポスト |
左側に 1 つの Φ100 mm リードスルー。密閉型端子フランジ |
|
手動膨張バルブ |
停電時の手動均圧用 |
|
棚 |
ステンレス棚2枚 |
|
チャンバーヒーター |
ステンレス製フィンチューブヒーター |
|
ヒーター制御 |
SSR（ソリッドステートリレー）パルス幅変調 |
|
真空ポンプ |
VD401 アルバック製直動空冷一段回転ベーン真空ポンプ（オイルミストフィルタ、オイルサイトグラス、ガスバラストバルブ付） |
|
真空センサー |
UNIK 5072 (GE、米国)、 範囲: 0 ～ 200 kPa、 精度: ±0.2% FS.BSL、 出力：4～20mA、 圧力インターフェース: G1/4 雌ねじ |
|
冷凍システム |
|
|
作業方法 |
空冷、機械圧縮、デュアルカスケード |
|
コンプレッサー |
メカニカルコンプレッサー |
|
蒸発器 |
フィン付き銅管熱交換器 |
|
コンデンサー |
空冷シェルアンドチューブ |
|
冷媒 |
R404a / R23 (非フッ素、環境に優しい、ODP = 0) |
|
付属品 |
ドライヤー、オイルセパレーター、冷媒サイトグラス、サービスバルブ |
|
防爆システム |
|
|
圧力リリーフ |
ドア付き 300*300 mm 防爆通気口 2 つ。チャンバー圧力 ≥ 0.01 MPa で開き、高強度ヒンジとステンレス鋼チェーンで接続
|
|
消火活動 |
遠隔自動および手動制御を備えた CO₂ システム
|
|
防爆チェーン |
メインドアに2本のチェーンが付いており、ドアが飛び出すのを防ぎます。
|
|
電気制御システム |
|
|
コントローラ |
7インチTFTカラー液晶ディスプレイ |
|
動作モード |
プログラムモード/固定値モード |
|
プログラミング |
中国語メニュー、タッチスクリーン入力 |
|
プログラム容量 |
最大 20 プログラム、1000 ステップ、20 サイクル (1 サイクルあたり最大 99 ステップ) |
|
画面 |
温度、湿度、圧力の設定値（SV）と実際値（PV）をダイレクトに表示します。 現在のプログラム番号、ステップ、残り時間、サイクル数、動作時間を表示します。 プログラム編集、グラフ曲線、および固定小数点またはプログラムされたアクションのステータスが表示されます。 |
|
解決 |
温度:0.01℃;湿度: 0.1%;時間: 1分 |
|
過熱/低温保護 |
設定可能なアラーム |
|
入力 |
熱電対 / 測温抵抗体 / 電圧 / 電流 |
|
コントロール |
反積分飽和 PID (BTHC/BTPC) |
|
データロギング |
バッテリバックアップされた RAM は、デバイスの設定値、サンプリング値、および対応するサンプリング タイムスタンプを保存できます。 最大60日（サンプリング間隔1.5分） |
|
USB機能 |
1 GB フラッシュ ドライブ、プログラム管理およびデータ エクスポート用の PC ソフトウェア |
|
通信インターフェース |
RS232、RS485;遠隔制御と監視、複数台の同期制御 |
|
電源オフメモリ |
加熱/冷却/回復時の停止を構成可能 |
|
タイマー |
オートスタート/ストップ |
|
補助機能 |
故障警報コード表示、電源遮断保護、自己診断機能。 |
|
ネットワーク接続 |
専用ソフトウェアを介してイーサネットネットワークに接続でき、遠隔制御、遠隔支援、試験データ取得が可能です。ネットワーク経由で複数のマシンを同時に制御できます。 |
|
コントロールパネル |
ａ．非常停止スイッチ b.電源スイッチ c.過熱保護装置 d. RS-485インターフェース e. USBインターフェース |
|
安全保護 |
|
|
冷凍システム |
コンプレッサーの過熱、過電流、高圧保護 |
|
試験室 |
調整可能な過熱保護、チャンバーヒューズ、エアダクト過熱、ファン過熱、ヒーター過電流、ヒューズ |
|
他の |
相順、漏れ、過負荷、短絡、真空ポンプモーター保護 |
|
動作条件 |
|
|
電源 |
AC 3φ 4W 380V 50Hz(RSTN+PE)、電圧変動±10% |
|
圧縮空気源 |
4 ～ 7 kg/cm2 (お客様ご用意) |
|
周囲温度 |
5～35℃ |
主要成分リスト:
|
いいえ。 |
成分 |
ブランド |
備考 |
|
1 |
コンプレッサー |
ビッツァー |
|
|
2 |
オイルセパレーター |
エマーソン、米国 |
|
|
3 |
プレート式熱交換器 |
GEA、ドイツ |
|
|
4 |
圧力スイッチ |
ダンフォス、デンマーク |
|
|
5 |
コンデンサー |
昆林 |
|
|
6 |
蒸発器 |
広州永強 |
|
|
7 |
ドライヤー |
ダンフォス、デンマーク |
|
|
8 |
膨張弁 |
ダンフォス、デンマーク |
|
|
9 |
膨張弁 |
ハネウェル、米国 |
|
|
10 |
電磁弁 |
ニキデュー、日本 |
|
|
11 |
電磁弁 |
ダンフォス、デンマーク |
|
|
12 |
コントローラ |
騰龍 |
|
|
13 |
漏電ブレーカー |
士林、台湾 |
|
|
14 |
サーキットブレーカー |
シュナイダー, フランス |
|
|
15 |
ACコンタクタ |
シュナイダー, フランス |
|
|
16 |
サーマルリレー |
シュナイダー, フランス |
|
|
17 |
相順リレー |
シエル、スイス |
|
|
18 |
ソリッドステートリレー |
シエル、スイス |
|
|
19 |
中間リレー |
オムロン、日本 |
|
|
20 |
循環モーター |
TECO、台湾 |
|
|
21 |
真空ポンプ |
アルバック VD401 3φ 380V |
|
|
22 |
真空バルブ |
理化学研究所 AVB-KF-40-P、日本 |
|
|
23 |
真空センサー |
GE ユニク 5072 |
|
