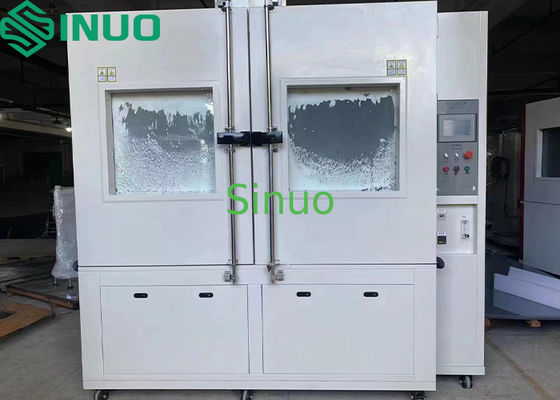

6 m³ ウォークイン砂塵試験チャンバー IP防塵試験

容量 と 寸法

サンプルサイズ

幅: 36・39インチ (≈91.44・99.06cm)

高さ: 70・72インチ (≈177.8・182.88cm)

深さ: 3036インチ (≈ 76.2 91.44cm)

効果的内部容量

およそ6m3

内室の寸法

1500*1500*2500mm (W*D*H)

ドアを開ける

1400*1500mm (W*H)

外部 寸法

およそ2500*2300*3300mm (W)*D*H)

機能パラメータ

作業室の温度

NT1 温室効果ガス

作業室の湿度

≤75% RH (表示または制御されていない)

バキューム度

≤10 kPa

塵の種類

タルコム粉

塵粒子の大きさ

75μmの網状網を通過する (線直径50μm)

塵の濃度

2・4 kg/m3

空気流量計

メカニカルタイプ

空気の流れ速度

≤2m/s

時間制御

粉塵吹き時間: 1s ̇99h (調節可能); 試験時間: 1s ̇99h (調節可能); 振動時間: 1s ̇99h (調節可能)

メタル・メッシュ

ワイヤ直径 ≥50 μm; 網状の間隔 ≥75 μm

塵循環システム

高功率混合流量扇風機と循環管を備える.吸気量は試験室の容積80倍,流量 ≤60倍/時間,上から下へ垂直空気流量,塵の均等分布.カリブレーションされた気圧計ポート

試料プラットフォームの負荷容量

≥200kg

塵乾燥システム

試料を中断せずに乾燥を可能にします. 安定した塵濃度を確保します.

粉末の代替

掃除機で手動で交換する.便利で効率的です.

室構成

室内材料

外殻:1.0mm 高品質の色鉄板,白色焼いた仕上げ

隔熱:100mmポリウレタン泡

中室: 1.0 mm SUS3201 不同鋼

サンプル・プラットフォーム

負荷容量 ≥200 kg

ドア

1) について大幅な展望窓と掃除機を備えた手動式ダブルドア

2) 各ドアには,複数の層の防爆ガラス窓が1つあります.

3) 二重層の高低温耐性シリコンパックで密封

塵 を 吹く 原則

垂直上下空流,プログラム可能な吹き時間

塵循環システム

1) について金属の粉末フィルター付きの4つのフンネル (各角に1つ)

(2) について試料のプラットフォームの下の回転式粉塵ブラシで,粉塵をフンネルに導きます.

(3) について混流扇風機は,部屋で均等に塵を循環させる

4)塵濃度: 2~4 kg/m3 (調節可能); 塵はゆっくりと均等に沈着する (<2 m/s)

テストポート

2つの Φ100 mm ポート (各側に1つ) 密封プラグと不?? 鋼蓋付き

照明

天井に設置されたLED灯;制御パネルで制御される.寿命 ≥1000h

バキュームシステム

1) について単段回転シフト式真空ポンプ (2HP)

(2) について制御バルブ付きの電子差圧センサー

(3) について掃除ポンプ,パイプ,U型圧力計,空気流量計,接続器を含む.

4)銅とゴム管,空気フィルター,圧力調節器

5)排気速度測定のためのガラス回転器型流量計

塵乾燥システム

1) について室内暖房システム

(2) について穴が開いた保護蓋付きの不?? 鋼のフィニッシュ式熱管

(3) について正確な温度制御のためにSSR+PIDで制御

4)乾燥プロセスは試験手順に影響しません.

コントロールキャビネット

1) について独立制御キャビネットの電池部品

(2) について便利な操作のために配置

追加 機能

低気圧または周期的圧力変動の維持のための真空制御

制御システム

コントローラー

7インチプログラム可能なLCDタッチスクリーンコントローラ (温度と湿度を記録する)

プログラム実行

4つの独立した時間プログラムを同時に実行する4つの出力をサポートします

時間制御

各出力ポイントには,開始と停止時間の設定が含まれます.

制御モード

独立または共同の時間設定 掃除機,振動,総試験時間

最大試験時間

9999分

通信インターフェース

RJ45,RS485,またはRS232 遠隔監視および操作

温度測定

高精度A級PT100プラチナ抵抗センサー

操作条件と保護装置

運用条件

環境温度: -5°Cから+40°C

相対湿度: RH ≤90%

大気圧: 86~106 kPa

電源: 380V AC (±10%), 3相 + PE,接地抵抗 ≤4Ω

周波数:50Hz ±10%

定位電源: ≈26 kW (最終設計による)

保護装置

1) についてエアスイッチ: 過電流,過熱,短回路防止

(2) について暖房システム:漏れ,短回路,過負荷防止

(3) について室内の高温保護 (二重安全モード)

4)段階順序と段階損失保護

5)漏れ防止

6)音声/視覚的なアラームとドアインターロック付きの3色アラームライト

7 についてLCD画面にアラームコードが表示される故障;故障が解決するまで主電源が切断される.

8)インターロックシステム: 循環扇風機が動かない場合や過負荷の場合,冷却/加熱の動作を防止する

9)自動診断と安全機能: 停電防止,路線断断検出,温度/湿度アラーム,自動操作,水不足検出,タイマー (自動起動/停止)バックアップ操作そして助けを提示します

違う 違う

名前

原産地 / ブランド

ユニット

量

1

タッチスクリーン

クンラン・トンタイ

pc

1

2

PLC

武蔵野 / 新宿

セット

1

3

ACコンタクター

チント

セット

1

4

中間リレー

チント

pc

1

5

インディケーターライト&ボタン

上海 / 香港

セット

1

6

警報ブザー

上海 / 香港

pc

1

7

緊急停止スイッチ

上海 / 香港

pc

1

8

赤い自動ロックボタン

上海 / 香港

pc

1

9

超電流保護具

チント

pc

1

10

主電源スイッチ (MCB)

チント

pc

1

11

電源を切り替える

台湾 / ミーンウェル

pc

1

12

三相アシンクロンモーター

台湾 / 江州

pc

1

13

振動モーター

中国 / チュアンシン

セット

1

14

バキュームポンプ

中国 / フェイユエ

pc

1

15

空気流量計

中国 / LZTジュイ

pc

1
