| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 5 セット / 月 |

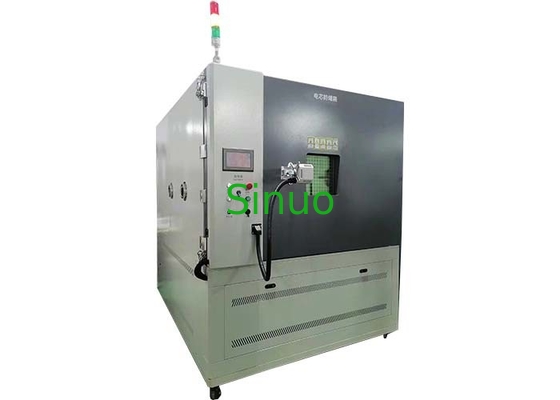

IEC 62133 バッテリーの爆発防止試験室 864L バッテリーの試験装置 0°C~85°C
製品情報:
準拠基準: UL 1662:2012UL 2056: 2012, UN38.3 ((2012), IEC62133-2012, IEC 62281: 2006, IEC 60086: 2007 について
適用:この電池の爆発防止箱は,電池の爆発または燃焼が過充電,過放電,その他の試験中に試験員に不必要な損害を与えるのを防ぐために使用されます.身体全体が鋼製だ強い質感と優れた爆発防止効果があります
技術パラメータ:
| 作業室の大きさ |
W 900×H 800×D 1200mm,内部容量は864L バッテリー試験要件を満たす |
| 外箱のサイズ | 約L1400*W1850*H2050mm |
| 温度範囲 | 0°C~85°C (全範囲制御可能,調整可能な制御精度 ±0.01°C) |
| 温度変動 | ≤±0.5°C |
| 温度偏差 | ≤±1.5°C |
| 温度均一性 | ≤1.5°C |
| 熱量 | 0°C~85°C,全範囲平均3°C/min 非線形 (負荷なし) |
| 冷却速度 | 85°C~0°C,全範囲平均1°C/分 非線形 (負荷なし) |
| 構造的要件 | 装置は統合型で,箱の防爆強度は,2つの325Ah電池が連続接続されているモジュールと一致する.効果的爆発防止圧縮設計が実施される鋼板材料は,耐腐蚀隔熱で処理され,効果的に炎を阻害します.構造設計図が提供されています.箱 の ドア が 開か れる こと を 防ぐ ため に,爆発 防止 の 鎖 が 設置 さ れ て い ます. |
| 騒音指数 | ≤70dB (前向きの装置から1mと1.5mで測定) |
| ボックスの底 | 4つのユニバーサルホイールと4つの固定脚で装備され,移動しやすく安定しています |
| 排気システム | 各室は独立して制御可能で,試験標本から発生する煙は自動的に検出され,警報され,煙はパイプを通って放出できます.放出量は提供する必要があります.. |
|
ビデオ監視 |
試験領域は高画質のビデオ監視システムで装備され,遠隔操作が可能である. カラービデオ ピクセル ≥500万ピクセル ビデオ取得の解像度: PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144) およびマルチメディア形式 (320x240) 横の透明度: 700TVL 記録と再生速度:ビデオチャンネル (PAL) 単位で25フレーム/秒 ビデオメモリにはモバイルハードディスクが加えられ,ビデオ監視システムはデータの正確性を確保するためにモバイルハードディスクと互換性があります. (もし監視システムが爆発地帯に設置される必要がある場合,監視システムは爆発防止機能を持ち,カメラは爆発後も明確な画像を監視できる必要があります.次の使用に影響しない) (オプション) |
| その他の機能 | 観測窓は,爆発防止ガラスと爆発防止フィルムででき,サイズは300*300mmです. |
| 防火装置,自動および手動防火装置 (オプション) | |
| 照明システムを設置する | |
|
装置の内箱 |
2mm SUS304ステンレス鋼 + 3mm 冷たい鋼板から作る内部箱の強さを確保するために外部の溶接強化肋骨. バッテリー爆発の衝撃が箱を損傷するのを防止する. TIG連続溶接を採用; 酸性防爆および防腐機能C5チャネル鋼は,強化のために箱の外側に溶接されています. |
| 堅固なベースとフレーム | 装置のベースはチャネル鋼で溶接されています. フレームはベースにチャネル鋼で溶接されています. 設備全体が強い耐久性のあるチャネル鋼のフレームに固定されています.動作中に振動が少なく,騒音が少ない. |
| 頑丈なドアフレーム | ドアフレーム外部の箱は,周りの回路を溶接チャネル鋼で強化されています.ヒンジとドアロックはこのチャネル鋼に固定されています.箱の強さを確保するためにドアフレームを固定するために使用されるM6高強度ボルト. |
| ドア | 装置は1つのヒンジドアの扉を採用し,ドアと箱体の間には2層のシリコンゴムシールストラップが使用され,高低温に耐える,老化防止,密封性能を保証する; |
| ドアの強化 | ドアの両側にはヒンジが設置され,扉ロック位置の内壁に強化のために5mm厚のL型鋼板が設置されている.ドアの強さを確保するためにボルトでL形の鋼板に固定されています. |
| ステンレス鋼のヒンジ |
扉の左側と右側には3組の高強度ステンレス鋼のヒンジが設置されている.単一のヒンジは,横伸縮で3トンの力に耐えられ,破れない.逆の方向に曲がったとしても2つのヒンジが完全に変形され,壊れずに1つに結合し,ドア左側の固定強さを保証します. |
| 箱の底 | 4つのユニバーサルホイールと4つの固定脚を装備し,移動しやすくて安定しています |
|
防爆設計 |
1) 装置は整形され,箱体内の爆発性強さは2つの230Ah電池の爆発性強さに満たされます.効果的爆発防止圧縮設計が実施される鋼板材料は,耐腐蚀隔熱で処理され,効果的に炎を阻害します.構造設計図が提供されています.箱 の ドア が 開か れる こと を 防ぐ ため に,爆発 防止 の 鎖 が 設置 さ れ て い ます.
2) 2mm の厚さの SUS304 不同鋼の内壁 + 3mm の冷たいロール鋼板と 5 # チャネル鋼筋を使用します.同時に,圧力緩和ポート (300 * 300mm) を追加します.ファイナイト要素ソフトウェア分析によるとこの出力圧下では,箱+減圧口が減圧条件下では≥1.2barの力に耐えるように計算されます.230AH電池の故障によって生成された圧力を満たす. |
|
防爆チェーン |
ゲートの両側に2本の防爆鎖 (φ8mm) を設置し (合計4個) ゲートが爆発の影響で開いて飛ぶのを防ぐ. |
